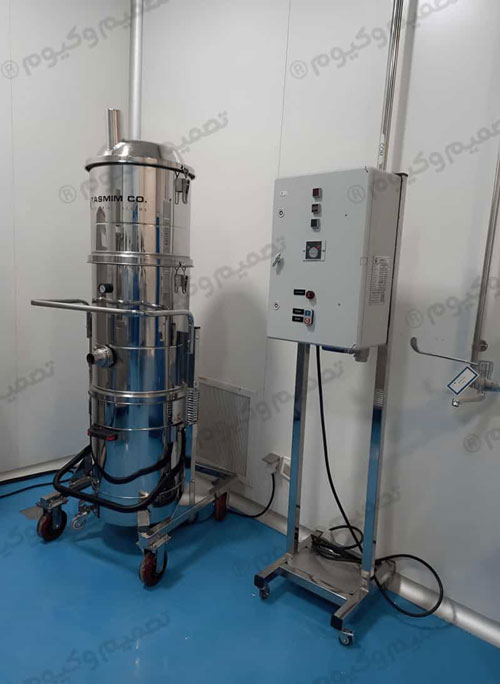

داست کالکتور چیست؟ داست کالکتور (Dust Collector) یا غبارگیر صنعتی سیستمی است که گردوغبار و ذرات جامد معلق را در نزدیکی محل تولید مکش میکند، آنها را از جریان هوا جدا کرده و در مخزن یا بخش تخلیه جمعآوری میکند. به زبان ساده، تفاوت اصلی آن با یک هواکش این است که فقط هوا را جابهجا نمیکند؛ بلکه برای جمعآوری، جداسازی و کنترل گردوغبار فرآیندی طراحی شده است. در سیستمهای طراحیشده توسط تصمیم وکیوم نیز نوع نقطه مکش، مسیر هوا، فن، فیلتر و سیستم تخلیه براساس شرایط واقعی فرآیند بررسی میشود.
این مقاله روی همین موضوع تمرکز دارد: نحوه کار داست کالکتور، اجزای اصلی، نقش فیلتر، علت افت عملکرد و تفاوت آن با هواکش و جاروبرقی صنعتی. اگر هدف شما مشاهده مدلها، مقایسه مشخصات فنی یا خرید داست کالکتور صنعتی است، صفحه تخصصی محصولات داست کالکتور برای این منظور مناسبتر است.
نقشه راه مقاله؛ چه چیزی درباره داست کالکتور یاد میگیرید؟
پس از مطالعه این راهنما میدانید داست کالکتور چه کاری انجام میدهد، هوا و گردوغبار چه مسیری را در سیستم طی میکنند، فیلتر و فن چه نقشی دارند و چه عواملی باعث افت مکش میشوند. همچنین تفاوت داست کالکتور با هواکش و جاروبرقی صنعتی روشن میشود و با اصول اولیه نگهداری سیستم آشنا خواهید شد.
به این ترتیب، هدف مقاله آموزش ساختار و عملکرد داست کالکتور است؛ نه معرفی مدل خاص یا ارائه راهنمای قیمت و خرید.

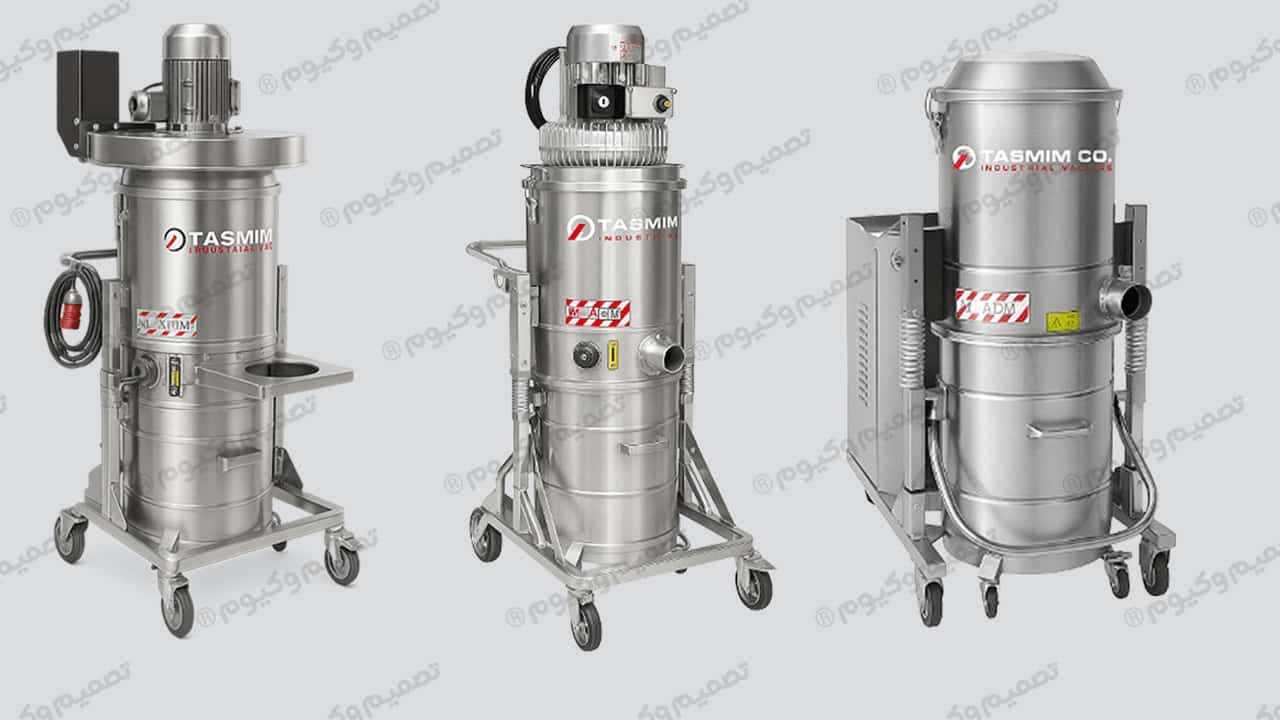

داست کالکتور یا غبارگیر صنعتی چیست؟
داست کالکتور دستگاه یا مجموعهای از تجهیزات است که برای جمعآوری گردوغبار از نقطه تولید و جداسازی ذرات جامد از جریان هوا استفاده میشود. این سیستم ممکن است مستقیماً به یک دستگاه تولیدکننده غبار متصل باشد یا از طریق هود و کانال، چند نقطه مختلف از خط تولید را پوشش دهد.
در فارسی، عبارت غبارگیر صنعتی در بسیاری از موارد بهعنوان معادل Dust Collector استفاده میشود. منظور ما در این مقاله سیستمی است که برای کنترل پودرها، گردوغبار خشک و ذرات جامد فرآیندی طراحی شده است.
داست کالکتور دقیقاً چه کاری انجام میدهد؟
اصل عملکرد را میتوان در سه مرحله خلاصه کرد:
- جمعآوری: گرفتن گردوغبار در نزدیکی محل تولید
- جداسازی: جداکردن ذرات از جریان هوا
- جمعآوری نهایی: انتقال ذرات جداشده به هاپر، مخزن یا سیستم تخلیه
فرض کنید هنگام تخلیه یک پودر در خط تولید، ابری از ذرات در اطراف نقطه تخلیه ایجاد میشود. اگر دهانه مکش مناسبی در همان محل وجود داشته باشد، ذرات قبل از پراکندهشدن وارد مسیر داست کالکتور میشوند. این تفاوت مهم میان «کنترل غبار در منبع» و تمیزکردن محیط پس از انتشار آلودگی است.
تفاوت داست کالکتور با فن و هواکش چیست؟
هواکش برای جابهجایی هوا طراحی شده است. اگر هوای آلوده بدون جداسازی مناسب از یک بخش به بخش دیگر منتقل شود، مشکل گردوغبار الزاماً حل نمیشود.
داست کالکتور علاوه بر ایجاد جریان مکش، بخش جداسازی و فیلتراسیون دارد. بنابراین هدف آن تنها حرکتدادن هوا نیست؛ ذرات باید از جریان هوا جدا و در محل مشخصی جمع شوند.
داست کالکتور چگونه کار میکند؟
نحوه کار داست کالکتور از نقطهای شروع میشود که گردوغبار تولید میشود. هوا و ذرات وارد سیستم مکش شده، از مسیر لوله یا کانال به دستگاه میرسند، ذرات در بخش جداسازی گرفته میشوند و گردوغبار جمعآوریشده به مخزن منتقل میشود.
جزئیات طراحی دستگاهها متفاوت است، اما مسیر کلی عملکرد را میتوان در شش مرحله توضیح داد.
۱. جمعآوری گردوغبار در نقطه تولید
هود، دهانه مکش یا اتصال مستقیم باید تا حد امکان نزدیک منبع تولید ذرات قرار گیرد. هرچه گردوغبار بیشتر در محیط پخش شود، جمعآوری آن دشوارتر میشود.
برای مثال، در یک ایستگاه تخلیه کیسه، محل دهانه مکش اهمیت زیادی دارد. داشتن یک فن قدرتمند بهتنهایی کافی نیست؛ اگر هود در جای نامناسب قرار گرفته باشد، بخشی از ذرات میتوانند پیش از ورود به سیستم در سالن منتشر شوند.
۲. انتقال هوای آلوده
پس از جمعآوری، هوا و گردوغبار از طریق کانال یا لوله به سمت داست کالکتور حرکت میکنند. فن یا بلوور اختلاف فشار لازم برای ایجاد این جریان را تأمین میکند.
طول مسیر، قطر لوله، تعداد زانوها و تغییر سطح مقطع روی مقاومت مسیر یا Pressure Drop اثر دارند. به همین دلیل، عملکرد سیستم فقط به توان موتور وابسته نیست.
۳. جداسازی ذرات توسط فیلتر
وقتی هوای آلوده وارد بخش فیلتراسیون میشود، ذرات روی سطح فیلتر باقی میمانند و هوا از ساختار فیلتر عبور میکند.
فیلتر میتواند ساختار کیسهای، کارتریجی یا طراحی دیگری داشته باشد. اندازه ذرات، ویژگی ماده، سطح فیلتر و شرایط فرآیند بر عملکرد آن تأثیر میگذارند.
اگر میخواهید وارد جزئیات جنس، ساختار، نگهداری و تعویض فیلتر شوید، راهنمای انتخاب و نگهداری فیلتر داست کالکتور این موضوع را جداگانه بررسی میکند.
۴. نظافت فیلتر
با کارکرد دستگاه، لایهای از گردوغبار روی فیلتر تشکیل میشود. اگر این لایه بیش از حد افزایش پیدا کند، مقاومت مسیر هوا بیشتر شده و ممکن است دبی مکش کاهش یابد.
بسته به ساختار دستگاه، نظافت فیلتر میتواند با تکاننده دستی، شیکر مکانیکی یا سیستم Pulse Jet انجام شود. هدف این است که غبار انباشتهشده از سطح فیلتر جدا شود و به سمت مخزن حرکت کند.
۵. جمعآوری و تخلیه غبار
ذرات جداشده معمولاً به سمت هاپر یا مخزن زیر دستگاه هدایت میشوند. در سیستمهای مختلف ممکن است از مخزن جداشونده، کیسه، بشکه یا روشهای تخلیه دیگر استفاده شود.
ظرفیت این قسمت باید با میزان تولید گردوغبار هماهنگ باشد. اگر مخزن زود پر شود یا تخلیه آن دشوار باشد، عملکرد روزمره سیستم تحت تأثیر قرار میگیرد.
۶. خروج هوای فیلترشده
پس از عبور از بخش جداسازی، هوا از خروجی دستگاه خارج میشود. نحوه مدیریت این هوا به نوع فرآیند، طراحی فیلتر و الزامات محل نصب بستگی دارد.
اجزای اصلی داست کالکتور کداماند؟
شناخت اجزای داست کالکتور کمک میکند عملکرد سیستم بهتر فهمیده شود. جدول زیر وظیفه هر بخش را بهصورت خلاصه نشان میدهد.
جدول اجزای داست کالکتور و وظیفه هر بخش
جزء | وظیفه اصلی |
هود یا دهانه مکش | گرفتن گردوغبار در نزدیکی منبع |
کانال یا لوله | انتقال هوای آلوده |
فن یا بلوور | ایجاد جریان هوا و اختلاف فشار |
بدنه | هدایت جریان و نگهداری اجزای داخلی |
فیلتر | جداسازی ذرات از جریان هوا |
سیستم نظافت | جداکردن غبار انباشتهشده از فیلتر |
هاپر و مخزن | جمعآوری ذرات جداشده |
تابلو کنترل | کنترل و حفاظت تجهیزات |
هود و نقطه مکش
هود اولین نقطه تماس سیستم با گردوغبار است. طراحی آن باید متناسب با نحوه حرکت ذرات و محل تولید آلودگی باشد. یک هود نامناسب میتواند باعث شود حتی با وجود دبی مناسب، بخشی از غبار از محدوده مکش خارج شود.
کانال و مسیر هوا
کانال، هوای آلوده را از هود به دستگاه منتقل میکند. قطر نامناسب، زانوهای زیاد یا مسیر طولانی میتوانند مقاومت سیستم را افزایش دهند.
فن یا بلوور
فن جریان هوا را ایجاد میکند. انتخاب آن باید براساس دبی موردنیاز و مقاومت کل مسیر انجام شود؛ نه فقط عدد توان موتور.
فیلتر و سیستم نظافت
فیلتر وظیفه اصلی جداسازی ذرات را برعهده دارد و سیستم نظافت کمک میکند تجمع غبار روی سطح آن کنترل شود. این دو بخش مستقیماً با افت فشار و پایداری مکش ارتباط دارند.
هاپر، مخزن و تابلو کنترل
هاپر یا بخش جمعآوری، گردوغبار جداشده را دریافت کرده و به مخزن یا سیستم تخلیه هدایت میکند. شکل و ظرفیت هاپر و اندازه خروجی آن باید با حجم و رفتار غبار، ظرفیت مخزن و نوع تجهیز تخلیه هماهنگ باشد. در راهنمای هاپر زیر داست کالکتور و روش تخلیه آن معیارهای اصلی طراحی و تخلیه این بخش را توضیح دادهایم.
فیلتر داست کالکتور چه نقشی دارد؟
فیلتر فقط یک قطعه مصرفی نیست؛ یکی از اجزای تعیینکننده در عملکرد داست کالکتور است. ذرات روی سطح فیلتر باقی میمانند و با افزایش حجم غبار، مقاومت عبور هوا نیز تغییر میکند.
اصل حرف این است: اگر فیلتر با نوع گردوغبار هماهنگ نباشد یا سیستم نظافت آن درست کار نکند، حتی فن مناسب هم نمیتواند همیشه عملکرد پایدار ایجاد کند.
افزایش غیرعادی اختلاف فشار، کاهش مکش یا نیاز مکرر به نظافت میتواند نشانهای باشد که باید وضعیت فیلتر و سیستم تمیزکاری بررسی شود.
انواع داست کالکتور در یک نگاه
داست کالکتورها ساختار یکسانی ندارند و بسته به نوع فیلتر و روش جداسازی ذرات در گروههای مختلف قرار میگیرند. در جدول زیر، تفاوت کلی رایجترین ساختارها را میبینید.
ساختار | روش کلی جداسازی |
کیسهای | استفاده از فیلترهای پارچهای |
کارتریجی | استفاده از فیلترهای پلیسهای |
سیکلون | جداسازی مکانیکی ذرات درشتتر |
ترکیبی | پیشجداسازی در کنار فیلتر اصلی |
برای مقایسه تخصصی ساختارها، مزایا و محدودیتها، مقاله انواع داست کالکتور صنعتی را مطالعه کنید.
داست کالکتور در چه صنایعی کاربرد دارد؟
هر جا در فرآیند تولید، انتقال یا تخلیه مواد خشک گردوغبار ایجاد شود، ممکن است استفاده از سیستم جمعآوری غبار مطرح باشد. صنایع چوب و MDF، سیمان و مواد معدنی، فولاد و ریختهگری، غذایی، دارویی، شیمیایی و خطوط بستهبندی پودر از نمونههای رایج هستند.
اما نمیتوان یک ساختار واحد را برای همه صنایع مناسب دانست. مشخصات ذرات، حجم آلودگی، دما، رطوبت، ساعات کارکرد و حساسیت فرآیند باید جداگانه بررسی شوند.
برای بررسی تخصصیتر سناریوهای استفاده، مقاله کاربرد داست کالکتور در صنایع مختلف را مطالعه کنید.
تفاوت داست کالکتور با جاروبرقی صنعتی و هواکش چیست؟
این سه تجهیز ممکن است در یک کارخانه همزمان استفاده شوند، اما وظیفه یکسانی ندارند.
تجهیز | کاربرد اصلی | نحوه استفاده |
داست کالکتور | کنترل گردوغبار فرآیندی | اتصال به نقطه تولید غبار |
جاروبرقی صنعتی | نظافت و جمعآوری مواد | مکش مستقیم با شلنگ |
هواکش | جابهجایی هوا | تهویه محیط |
تفاوت داست کالکتور با جاروبرقی صنعتی
داست کالکتور معمولاً بخشی از فرآیند است و سعی میکند ذرات را هنگام تولید جمعآوری کند. جاروبرقی صنعتی بیشتر برای جمعآوری مواد ریختهشده، نظافت تجهیزات و تمیزکردن کف و سطوح استفاده میشود.
برای مثال، در یک خط بستهبندی پودر ممکن است داست کالکتور روی نقطه تخلیه نصب باشد، اما اپراتور همچنان برای تمیزکردن مواد ریختهشده اطراف دستگاه به جاروبرقی صنعتی نیاز داشته باشد.
تفاوت داست کالکتور با هواکش
هواکش عمدتاً جریان هوا ایجاد میکند. داست کالکتور علاوه بر جریان هوا، دارای مکانیزم جداسازی گردوغبار است. بنابراین وقتی هدف اصلی کنترل ذرات جامد باشد، صرف جابهجایی هوا پاسخ کامل مسئله نیست.
چه عواملی روی عملکرد داست کالکتور اثر میگذارند؟
عملکرد سیستم فقط از خود دستگاه تأثیر نمیگیرد. هود، کانال، فیلتر و شرایط فرآیند هم باید با یکدیگر هماهنگ باشند.
مهمترین عوامل عبارتاند از:
- محل و طراحی نقطه مکش
- دبی هوای موردنیاز
- افت فشار مسیر
- وضعیت فیلتر
- عملکرد سیستم نظافت
- میزان پرشدگی مخزن
- نشتی در لولهها و اتصالات
- تغییرات فرآیند تولید
فرض کنید دستگاه مناسبی به کانالی طولانی با چندین زانو متصل شده و فیلتر نیز تا حد زیادی مسدود شده باشد. در چنین شرایطی، افت مکش را نمیتوان صرفاً با نصب موتور قویتر حل کرد؛ باید کل سیستم بررسی شود.
نیاز به بررسی فنی دارید؟
اگر عملکرد سیستم فعلی مناسب نیست یا برای یک خط جدید نیاز به بررسی مسیر مکش، فیلتر و ساختار دستگاه دارید، تصمیم وکیوم میتواند شرایط فرآیند را بررسی کند. دستگاهها براساس نیاز پروژه قابل شخصیسازی هستند و محصولات تصمیم وکیوم با ۱ سال گارانتی و ۱۰ سال خدمات پس از فروش ارائه میشوند.

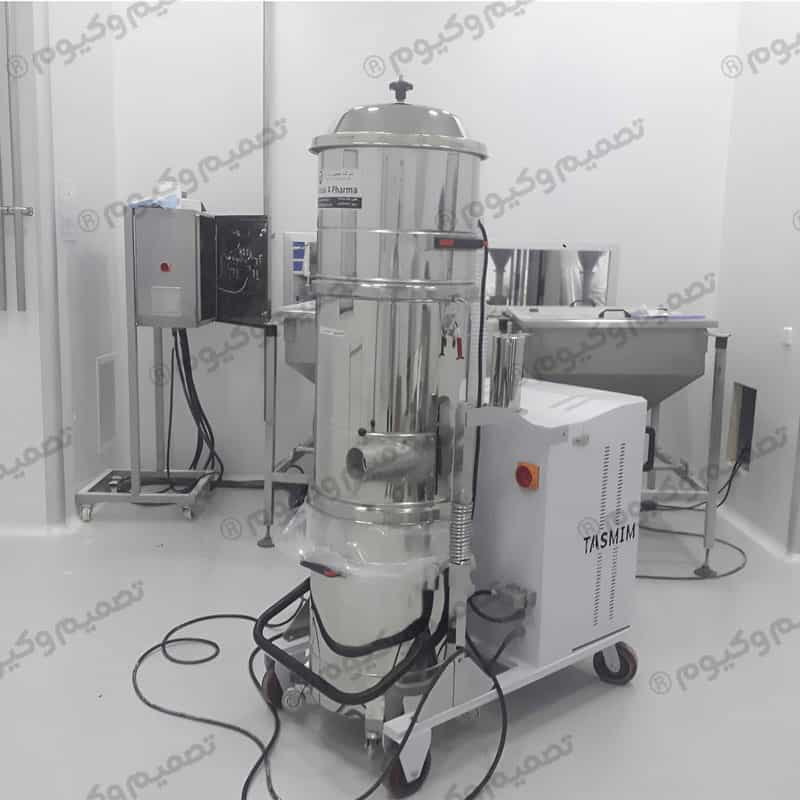

نگهداری داست کالکتور؛ چه بخشهایی باید بررسی شوند؟
یک داست کالکتور حتی با طراحی مناسب، بدون بازرسی دورهای نمیتواند همیشه عملکرد اولیه خود را حفظ کند.
فیلتر و اختلاف فشار
وضعیت فیلتر و عملکرد سیستم نظافت باید بررسی شود. افزایش تدریجی اختلاف فشار میتواند نشانه تجمع بیش از حد غبار یا مشکل در سیستم تمیزکاری باشد.
فن و مسیر هوا
تغییر صدای فن، لرزش غیرعادی، نشتی کانال یا انسداد مسیر باید بررسی شود. در خطوط دارای ذرات ساینده، زانوها و نقاط تغییر جهت نیز اهمیت بیشتری دارند.
هاپر و مخزن
مخزن نباید بیش از حد پر شود. تخلیه نامنظم میتواند باعث تجمع ماده در هاپر و اختلال در عملکرد سیستم شود.
ایمنی سرویس
قبل از بازکردن دستگاه یا انجام تعمیرات باید انرژی تجهیزات بهطور ایمن قطع شود. همچنین نوع گردوغبار باید شناخته شود؛ زیرا بعضی مواد میتوانند خطرات تنفسی، شیمیایی یا قابلیت احتراق داشته باشند.
اگر مکش داست کالکتور کم شد، چه چیزی را بررسی کنیم؟
افت مکش همیشه به معنی ضعیفبودن موتور نیست. قبل از هر تصمیم، چند نقطه اصلی را بررسی کنید.
نشانه | علتهای محتمل | اولین بررسی |
کاهش مکش | گرفتگی فیلتر، انسداد مسیر | فیلتر و کانال |
افزایش اختلاف فشار | تجمع غبار روی فیلتر | سیستم نظافت |
انتشار غبار | نشتی یا آسیب فیلتر | آببندی و فیلتر |
صدای غیرعادی | مشکل فن یا انسداد | فن و مسیر هوا |
پرشدن سریع مخزن | حجم بالای غبار یا تخلیه نامناسب | هاپر و مخزن |
بهتر است ابتدا علت اصلی مشخص شود و سپس برای اصلاح سیستم تصمیم گرفته شود.
جمعبندی؛ اصل عملکرد داست کالکتور چیست؟
داست کالکتور گردوغبار را در نزدیکی محل تولید مکش میکند، هوای آلوده را از طریق کانال به بخش جداسازی میرساند، ذرات را از جریان هوا جدا کرده و آنها را در هاپر یا مخزن جمع میکند. برای عملکرد صحیح، هود، مسیر انتقال، فن، فیلتر و سیستم تخلیه باید بهعنوان یک مجموعه هماهنگ طراحی و نگهداری شوند.
پس اگر سؤال شما این بود که داست کالکتور چیست و چگونه کار میکند، پاسخ اصلی همین چرخه جمعآوری، انتقال، جداسازی و تخلیه است. نوع سیستم، فیلتر و طراحی دقیق آن براساس فرآیند تغییر میکند.
اگر مرحله بعدی شما بررسی مدلها و مشخصات فنی است، صفحه کاتالوگ داست کالکتور برای مقایسه محصولات و دریافت راهنمایی تخصصی در نظر گرفته شده است.
سؤالات متداول درباره داست کالکتور
1- داست کالکتور چیست؟
داست کالکتور یا غبارگیر صنعتی سیستمی برای مکش گردوغبار از محل تولید، جداسازی ذرات از جریان هوا و جمعآوری آنها در مخزن یا بخش تخلیه است.
2- داست کالکتور چگونه کار میکند؟
گردوغبار در نقطه تولید مکش شده، از طریق کانال به دستگاه میرسد و در بخش فیلتراسیون از هوا جدا میشود. ذرات جداشده سپس به هاپر یا مخزن منتقل میشوند.
3-اجزای اصلی داست کالکتور کداماند؟
هود، کانال، فن یا بلوور، بدنه، فیلتر، سیستم نظافت فیلتر، هاپر، مخزن و تابلو کنترل از اجزای اصلی یک سیستم داست کالکتور هستند.
4- تفاوت داست کالکتور با جاروبرقی صنعتی چیست؟
داست کالکتور معمولاً به نقطه تولید غبار متصل است و آلودگی فرآیندی را هنگام تولید کنترل میکند. جاروبرقی صنعتی بیشتر برای نظافت و جمعآوری مستقیم مواد از سطوح استفاده میشود.
5- چرا مکش داست کالکتور کاهش پیدا میکند؟
گرفتگی فیلتر، افزایش افت فشار، انسداد کانال، نشتی مسیر، پرشدن مخزن یا اشکال در فن و سیستم نظافت فیلتر از دلایل رایج کاهش مکش هستند.
