تخلیه کاتالیست راکتورهای تیوبلار EO/EG فقط خارجکردن مقداری ماده جامد از داخل تیوبها نیست. این عملیات بخش حساسی از برنامه تعمیرات اساسی واحد است و باید میان تیمهای بهرهبرداری، تعمیرات، بازرسی فنی، HSE و پیمانکار کاتالیست هندلینگ هماهنگ شود. باقیماندن کاتالیست در تعدادی از تیوبها، ورود رطوبت به بستر، انتشار غبار یا ثبتنشدن تیوبهای مسدود میتواند مراحل بعدی، از بازرسی و سندبلاست تا شارژ کاتالیست جدید را مختل کند.
تخلیه راکتور تنها یکی از مراحل کاتالیست هندلینگ است و باید با ایزولهسازی، بازرسی تیوبها، بستهبندی مواد، انتقال کاتالیست مستعمل و آمادهسازی راکتور برای سندبلاست یا شارژ مجدد هماهنگ شود. برای آشنایی با کل این فرایند، میتوانید راهنمای جامع تخلیه و بارگیری کاتالیست را مطالعه کنید.
در راکتورهای تولید اتیلن اکساید، واکنش اتیلن و اکسیژن روی کاتالیست پایه نقره انجام میشود. عملکرد این کاتالیست از نظر فعالیت، انتخابپذیری و پایداری اهمیت زیادی دارد؛ بنابراین تخلیه کاتالیست مصرفشده نیز باید بهشکلی کنترلشده انجام شود که وضعیت تیوبها، مواد خارجشده و شرایط ایمنی پروژه قابل ردیابی باشد.
تصمیم وکیوم خدمات کاتالیست هندلینگ را بهصورت یکپارچه، از بررسی پروژه و طراحی تجهیزات تا تخلیه، غبارگیری، انتقال مواد و آمادهسازی راکتور برای مراحل بعدی ارائه میکند. تجهیزات مورد استفاده بر اساس شرایط هر پروژه طراحی یا شخصیسازی میشوند و امکان پشتیبانی فنی و تأمین قطعات در داخل کشور را فراهم میکنند.
نکته فنی: مطالب این راهنما برای شناخت مراحل و الزامات پروژه تهیه شدهاند. دستورالعمل نهایی هر عملیات باید بر اساس مدارک Licensor، الزامات سازنده راکتور، مشخصات کاتالیست، روش اجرایی مصوب و الزامات HSE همان سایت تدوین شود.
نقشه راه تخلیه کاتالیست راکتورهای تیوبلار EO/EG
پیش از بررسی جزئیات، بهتر است مسیر کلی عملیات روشن باشد. یک پروژه منظم معمولاً از آمادهسازی و ایمنسازی راکتور آغاز میشود، با تخلیه و جمعآوری کنترلشده کاتالیست ادامه پیدا میکند و پس از بازرسی تیوبها و تهیه گزارش نهایی به پایان میرسد.
مراحل اصلی عملیات
| مرحله | فعالیت اصلی | نتیجه مورد انتظار |
|---|---|---|
| بررسی پروژه | مطالعه نقشهها، تعداد تیوبها و شرایط سایت | انتخاب روش و تجهیزات مناسب |
| آمادهسازی راکتور | ایزولهسازی، Purge، تهویه و گازسنجی | فراهمشدن شرایط ایمن برای کار |
| تجهیز کارگاه | نصب داربست، مکنده، کمپرسور و خطوط انتقال | ایجاد مسیر اجرایی منظم |
| تخلیه کاتالیست | تخلیه ثقلی، مکش یا Air Lancing | خروج کنترلشده مواد از تیوبها |
| بستهبندی مواد | انتقال به درام، مخزن یا بیگبگ | جلوگیری از انتشار و اختلاط مواد |
| کنترل تیوبها | ثبت تیوبهای تخلیهشده و مسدود | اطمینان از کاملبودن عملیات |
| تحویل راکتور | پاکسازی و ارائه گزارش | آمادگی برای بازرسی یا سندبلاست |
این ترتیب در همه پروژهها دقیقاً یکسان نیست. طراحی راکتور، وضعیت کاتالیست و محدودیت زمان شاتدان میتواند توالی بعضی فعالیتها را تغییر دهد، اما حذف کنترلهای ایمنی و مستندسازی قابل قبول نیست.
راکتور تیوبلار EO/EG چیست و چرا تخلیه آن حساس است؟
در واحد تولید EO، راکتور معمولاً از تعداد زیادی تیوب تشکیل شده است که داخل آنها کاتالیست قرار میگیرد. خوراک فرایندی از میان بستر کاتالیست عبور میکند و واکنش اکسیداسیون اتیلن روی کاتالیست پایه نقره انجام میشود. استفاده از عنوان EO/EG به این دلیل رایج است که اتیلن اکساید تولیدشده میتواند در ادامه فرایند برای تولید اتیلن گلایکول به کار رود.
ستون مواد داخل هر تیوب ممکن است فقط شامل کاتالیست نباشد. بسته به طراحی، سرامیکبال، مواد خنثی، فنر، توری، ساپورت یا اجزای نگهدارنده دیگری نیز در بالا یا پایین تیوب قرار میگیرند. تجهیزات تخلیه باید بتوانند مواد دانهای آزاد، کاتالیست فشردهشده و اجزای خنثی را بدون آسیبزدن به تیوب مدیریت کنند. در ثبت اختراع تجهیزات تخلیه راکتورهای چندتیوبه نیز به خارجکردن همزمان کاتالیست و Bead Material و آزادسازی مواد Bridge شده اشاره شده است.
حساسیت اصلی عملیات زمانی مشخص میشود که بخشی از مواد بهصورت ثقلی خارج نمیشوند. حرارت، تغییر وضعیت فیزیکی ذرات، ورود رطوبت، خردشدگی یا فشردگی بستر میتواند باعث تشکیل پل، کلوخه یا گرفتگی موضعی شود. در این حالت، صرفاً بازکردن قسمت پایین راکتور تضمین نمیکند که تمام تیوبها تخلیه شده باشند.
اطلاعات مورد نیاز پیش از برنامهریزی عملیات
انتخاب روش تخلیه کاتالیست راکتور باید بر اساس اطلاعات واقعی پروژه انجام شود. اعلام توان موتور مکنده یا تعداد اپراتورها، بدون بررسی راکتور، برای طراحی یک سیستم اجرایی کافی نیست.
اطلاعات اولیه بهتر است شامل موارد زیر باشد:
- تعداد، طول و قطر داخلی تیوبها
- نقشه Tube Sheet و شیوه شمارهگذاری تیوبها
- نوع، شکل و ابعاد تقریبی کاتالیست
- محل و مقدار سرامیکبال یا مواد خنثی
- وضعیت احتمالی کاتالیست از نظر خردشدگی یا گرفتگی
- امکان دسترسی از بالا، پایین یا هر دو سمت راکتور
- ارتفاع راکتور و شرایط نصب داربست
- طول مسیر میان راکتور و محل استقرار مکنده
- تعداد نقاط مکش همزمان
- امکانات برق، هوای فشرده و روشنایی سایت
- روش مورد انتظار برای بستهبندی و تحویل مواد
- مدت شاتدان و تعداد شیفتهای اجرایی
اصل حرف این است: مکندهای که در یک پروژه عملکرد مناسبی دارد، ممکن است در پروژهای با شیلنگ طولانیتر، تیوبهای بیشتر یا کاتالیست متراکم، ظرفیت کافی نداشته باشد.
آمادهسازی راکتور برای تخلیه کاتالیست
پیش از شروع تخلیه، راکتور باید از نظر فرایندی، ایمنی و دسترسی کاملاً آماده شود. این مرحله شامل ایزولهسازی تجهیزات، Purge و گازسنجی، دریافت مجوز ورود به فضای بسته و آمادهسازی Tube Sheet برای استقرار نفرات و تجهیزات است.
Shut Down، ایزولهسازی و اجرای LOTO
پیش از ورود تجهیزات و نیروی انسانی، راکتور باید طبق دستورالعمل واحد از سرویس خارج و از منابع فرایندی و انرژی جدا شود. ایزولهسازی خطوط، اجرای قفل و برچسبگذاری، بررسی ولوها، بلایندها و نقاط اتصال باید توسط مسئولان مجاز سایت تأیید شود.
نباید تصور کرد که متوقفشدن فرایند به معنی ایمنشدن راکتور است. مواد باقیمانده، فشار محبوس، گازهای فرایندی و انرژی تجهیزات متصل همچنان میتوانند خطر ایجاد کنند.
Purge، تهویه و گازسنجی
پس از ایزولهسازی، عملیات Purge و تهویه بر اساس دستورالعمل فرایندی انجام میشود. مدت Purge نباید از روی یک عدد عمومی تعیین شود. حجم راکتور، طراحی مسیرها، نوع گاز، دما، نقاط مرده و نتایج اندازهگیری اتمسفر همگی در تعیین پایان این مرحله مؤثرند.
اتیلن اکساید مادهای قابل اشتعال و بسیار واکنشپذیر است و مواجهه تنفسی با آن نیز خطرهای جدی ایجاد میکند. OSHA علاوه بر قابلیت اشتعال، به سمیت حاد، تحریک دستگاه تنفسی و آثار بلندمدت مواجهه اشاره میکند.
پس از Purge نیز باید غلظت اکسیژن، گازهای قابل اشتعال و آلایندههای سمی با تجهیزات معتبر اندازهگیری شود. اگر از نیتروژن استفاده شده باشد، خطر کمبود اکسیژن باید جدی گرفته شود؛ نبود گاز فرایندی الزاماً به معنی قابلتنفسبودن فضای داخلی نیست.
مجوز ورود به فضای بسته
راکتور از نظر نحوه ورود، خروج و امکان تجمع اتمسفر خطرناک میتواند در گروه فضاهای بسته نیازمند مجوز قرار گیرد. استاندارد OSHA برای Permit-Required Confined Spaces بر ارزیابی خطر، ایزولهسازی، کنترل شرایط ورود، حضور ناظر، ارتباط با افراد داخل و آمادگی برای عملیات نجات تأکید دارد.
پیش از ورود نفرات باید حداقل این موارد مشخص باشد:
- مسئول صدور و تأیید مجوز
- نفرات مجاز به ورود
- ناظر خارج از راکتور
- روش ارتباط مداوم
- برنامه پایش اتمسفر
- تجهیزات تنفسی مورد نیاز
- مسیر خروج اضطراری
- تجهیزات و تیم امداد و نجات
- شرایط توقف فوری عملیات
راهنماهای تخصصی کاتالیست هندلینگ نیز بر آموزش نفرات، استفاده از حفاظت تنفسی و رعایت رویههای فضای بسته هنگام ورود به راکتور تأکید دارند.
آمادهسازی دسترسی و Tube Sheet
پس از تأیید شرایط ایمن، هد، منهول یا بخشهای لازم مطابق روش اجرایی باز میشوند. داربست و پلتفرم باید برای وزن همزمان نفرات، شیلنگها، ابزارها و تجهیزات طراحی شده باشد. هنگام کار در ارتفاع، کنترل سقوط نفر و سقوط اشیا به طبقات پایین ضروری است. راهنمای صنعتی EIGA نیز در عملیات کاتالیست بر ارزیابی ظرفیت پلتفرم و ایمنسازی کار در ارتفاع تأکید میکند.
روشهای تخلیه کاتالیست راکتورهای تیوبلار
روش تخلیه را نمیتوان فقط از روی نام راکتور انتخاب کرد. وضعیت واقعی مواد داخل تیوب تعیین میکند که تخلیه ثقلی کافی است یا باید از مکش، Air Lancing یا روش ترکیبی استفاده شود.
تخلیه ثقلی از پایین راکتور
در شرایطی که کاتالیست آزاد، روان و بدون گرفتگی باشد، پس از بازکردن ساپورت یا تجهیزات نگهدارنده پایین تیوب، مواد میتوانند بر اثر نیروی گرانش خارج شوند.
مزیت این روش، سادگی و سرعت مناسب در تیوبهای سالم است. محدودیت آن نیز روشن است: اگر داخل تیوب Bridge، کلوخه یا انسداد ایجاد شده باشد، ممکن است فقط بخشی از مواد خارج شود و اپراتور به اشتباه تیوب را خالی در نظر بگیرد.
تخلیه کاتالیست با مکنده صنعتی
در روش مکش، اختلاف فشار ایجادشده توسط مکنده صنعتی، کاتالیست را از تیوب به سمت سیستم جمعآوری منتقل میکند. مواد میتوانند پس از عبور از جداکننده یا فیلتر، داخل درام، مخزن یا بیگبگ تخلیه شوند. برای بررسی تفاوت تخلیه ثقلی و مکشی و تعیین تجهیزات متناسب با شرایط پروژه، راهنمای سیستم وکیوم تخلیه کاتالیست را مطالعه کنید.
مکش بسته نسبت به جابهجایی دستی چند مزیت مهم دارد:
- کاهش انتشار غبار در محیط
- کاهش تماس نفرات با کاتالیست مصرفشده
- امکان انتقال مستقیم به مخزن
- جلوگیری از پراکندگی مواد روی Tube Sheet
- کنترل بهتر حجم مواد تخلیهشده
- امکان استفاده همزمان با Air Lancing
ظرفیت مکنده باید با قطر و طول شیلنگ، افت فشار مسیر، تعداد زانوها، ارتفاع انتقال، مشخصات ذرات و تعداد اپراتورهای همزمان هماهنگ باشد.
تخلیه با Air Lancing و مکش همزمان
Air Lancing زمانی استفاده میشود که کاتالیست داخل تیوب گیر کرده یا بهصورت ثقلی و مکش ساده خارج نمیشود. لنس انعطافپذیر وارد تیوب میشود و جریان کنترلشده هوای فشرده، ذرات فشرده یا Bridge شده را آزاد میکند. مواد آزادشده همزمان با سیستم وکیوم جمعآوری میشوند.
این روش فقط یک تجربه کارگاهی نیست. در پتنتهای تخصصی تخلیه راکتورهای تیوبلار، Air Lance برای شکستن و آزادکردن کاتالیست گیرکرده معرفی شده و خروج همزمان مواد توسط Vacuum System بخشی از عملکرد سیستم است.
بگذارید ساده بگوییم: هوای فشرده باید کاتالیست را آزاد کند و مکنده باید همان لحظه ذرات و غبار را از مسیر خارج کند. اگر دمش بدون مکش کافی انجام شود، احتمال انتشار غبار، برگشت مواد و آلودگی محیط افزایش پیدا میکند.
برخورد با تیوبهای مسدود
تیوبی که در مرحله اول تخلیه نمیشود باید علامتگذاری شود، نه اینکه با افزایش کنترلنشده فشار یا ضربههای نامناسب تحت تنش قرار گیرد. روش اصلاحی باید با توجه به نوع گرفتگی انتخاب شود.
اقدامات متداول میتوانند شامل موارد زیر باشند:
- بررسی مجدد مسیر پایین تیوب و اجزای نگهدارنده
- کنترل وضعیت مکش و آببندی دهانه
- استفاده کنترلشده از Air Lance
- تغییر نازل یا الگوی جریان هوا
- تکرار عملیات با ثبت وضعیت تیوب
- ارجاع تیوب مشکوک برای بازرسی تکمیلی
هدف فقط بازکردن مسیر نیست؛ باید از آسیب مکانیکی به جداره تیوب نیز جلوگیری شود.
مقایسه روشهای تخلیه
جدول زیر نشان میدهد هر روش در چه شرایطی کاربرد بیشتری دارد. تصمیم نهایی باید پس از بررسی وضعیت واقعی راکتور گرفته شود.
| روش | شرایط مناسب | مزیت اصلی | محدودیت |
|---|---|---|---|
| تخلیه ثقلی | کاتالیست آزاد و روان | سرعت بالا و تجهیزات کمتر | ناکارآمد در گرفتگی |
| مکش مستقیم | ذرات آزاد یا نیمهآزاد | کنترل غبار و انتقال بسته | وابسته به ظرفیت مکنده |
| Air Lancing | Bridge یا گرفتگی داخل تیوب | آزادسازی مواد فشرده | نیازمند کنترل هوا و اپراتور ماهر |
| روش ترکیبی | تفاوت وضعیت میان تیوبها | انعطاف و کنترل بیشتر | نیازمند هماهنگی دقیق تجهیزات |
مراحل تخلیه کاتالیست راکتور EO/EG
عملیات تخلیه باید بر اساس یک توالی مشخص و قابل ردیابی اجرا شود تا هیچ تیوبی از قلم نیفتد و وضعیت مواد خارجشده نیز ثبت شود. این فرایند از شمارهگذاری تیوبها و تخلیه سرامیکبال آغاز میشود و پس از مکش، Air Lancing، بستهبندی مواد و کنترل نهایی با تهیه گزارش پایان مییابد.
۱. بررسی و شمارهگذاری تیوبها
پیش از شروع، Tube Map باید در اختیار تیم باشد. محدودههای کاری، ردیفها و شماره تیوبها مشخص میشوند تا هر تیوب پس از تخلیه علامتگذاری شود.
کار بدون نقشه مشخص، بهویژه در راکتور دارای هزاران تیوب، احتمال جاافتادن تیوبها را افزایش میدهد.
۲. تخلیه سرامیکبال و اجزای خنثی
سرامیکبالها، مواد خنثی و کاتالیست بهتر است در صورت نیاز پروژه از یکدیگر تفکیک شوند. مخلوطشدن آنها میتواند توزین، نمونهبرداری، بازیافت یا مدیریت پسماند را دشوار کند.
ثبت اختراع نازل تخلیه BASF نیز تجهیزات تخلیه را برای مدیریت Catalyst و Bead Material در تیوبهای راکتور توصیف میکند.
۳. سیستم مکش اتصال
شیلنگها، هد مکش، جداکننده، فیلتر و مخزن جمعآوری پیش از شروع هر شیفت کنترل میشوند. نشتی در اتصالات یا آببندی نامناسب دهانه باعث کاهش خلأ و افزایش انتشار غبار خواهد شد.

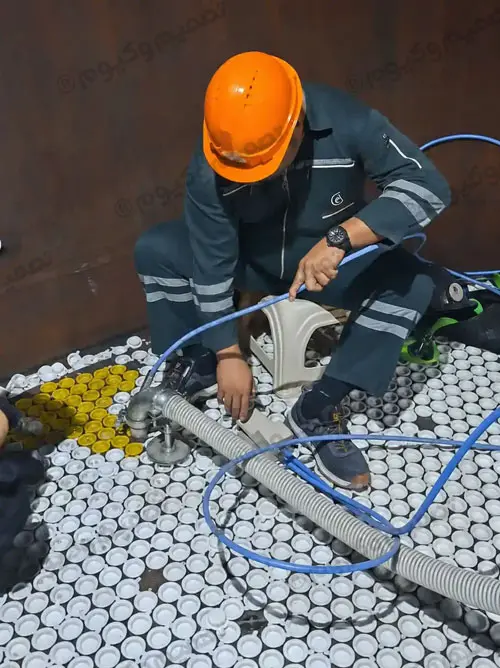

۴. اجرای مکش یا Air Lancing
اپراتورها بر اساس یک الگوی مشخص میان تیوبها حرکت میکنند. هر تیوب باید دارای وضعیت ثبتشده باشد؛ مانند تخلیه کامل، نیازمند تکرار، مسدود یا ارجاعشده برای بررسی.
۵. انتقال به درام یا بیگبگ
کاتالیست تخلیهشده باید بدون ریزش آزاد به مخزن مورد تأیید کارفرما منتقل شود. درام یا بیگبگ بر اساس نوع ماده، وزن مجاز، الزامات حمل و مقصد نهایی انتخاب میشود.
برچسبگذاری میتواند شامل نام واحد، شماره راکتور، تاریخ، نوع ماده، وزن، شیفت و وضعیت آلودگی باشد.
۶. کنترل نهایی تیوبها
پس از پایان تخلیه اولیه، تمام تیوبها با Tube Map تطبیق داده میشوند. تیوبهای مشکوک دوباره بررسی میشوند و پاکسازی سطح Tube Sheet انجام میگیرد.
۷. تهیه گزارش
گزارش نهایی بهتر است شامل این اطلاعات باشد:
- تعداد کل تیوبها
- تعداد تیوبهای تخلیهشده
- تعداد تیوبهای مسدود یا مشکوک
- مقدار تقریبی یا وزن مواد جمعآوریشده
- تعداد درامها یا بیگبگها
- توقفهای مهم عملیات
- مغایرتهای مشاهدهشده
- تصاویر قبل و بعد
- وضعیت تحویل راکتور
این مستندسازی یکی از مهمترین نشانههای اجرای حرفهای و قابل اعتماد پروژه است.

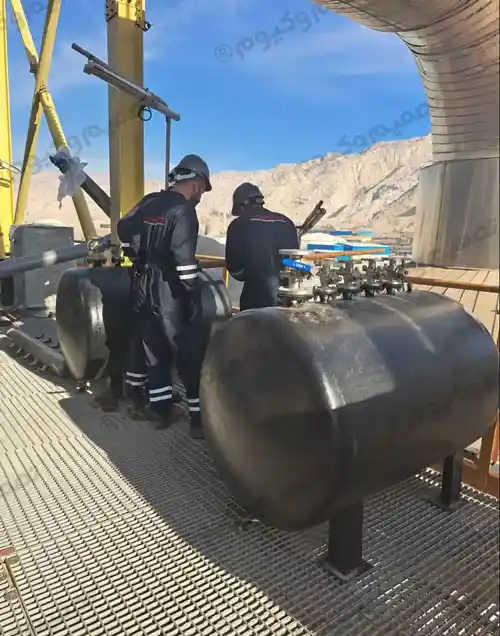

تجهیزات تخلیه کاتالیست
تخلیه کنترلشده کاتالیست به مجموعهای هماهنگ از تجهیزات مکش، هوای فشرده، فیلتراسیون و انتقال مواد نیاز دارد. ظرفیت و مشخصات این تجهیزات باید با تعداد تیوبها، وضعیت کاتالیست، طول مسیر مکش و روش جمعآوری مواد هماهنگ شود.
مکنده صنعتی
مکنده باید توان کار مداوم، خلأ کافی و دبی متناسب با مسیر را داشته باشد. انتخاب دستگاه صرفاً بر اساس کیلووات موتور اشتباه است؛ زیرا دو دستگاه با توان مشابه میتوانند منحنی عملکرد، سطح فیلتراسیون و توان تحمل افت فشار متفاوتی داشته باشند.
سیستم فیلتراسیون
غبار کاتالیست میتواند فیلتر را بهسرعت مسدود کند. سطح فیلتراسیون، نوع مدیا، روش تمیزکاری، وجود پیشجداکننده و امکان تخلیه ایمن مخزن باید از ابتدای طراحی بررسی شود.
در پروژههای طولانی، عملکرد سیستم تمیزکاری فیلتر و حفظ قدرت مکش، اهمیت بیشتری از ظرفیت اسمی مخزن دارد.
فیلتراسیون چندمرحلهای باعث میشود ذرات درشت پیش از رسیدن به فیلتر نهایی جدا شوند و بار غبار روی فیلترهای حساس کاهش پیدا کند. انتخاب کلاس فیلتر باید با توجه به مشخصات کاتالیست، اندازه و غلظت ذرات، الزامات HSE و ارزیابی ریسک پروژه انجام شود. در راهنمای فیلتر HEPA و تفاوت کلاسهای H13 و H14 جزئیات بیشتری درباره عملکرد، راندمان و محدودیتهای این فیلترها ارائه شده است.
کمپرسور و تصفیه هوای فشرده
هوای مورد استفاده در Air Lancing باید از نظر ذرات، آب و روغن کنترل شود. استاندارد ISO 8573-1:2010 چارچوب طبقهبندی کیفیت هوای فشرده را بر اساس همین سه گروه آلاینده ارائه میدهد.
نکته استانداردی: در زمان آخرین بازبینی این مقاله، نسخه جاری و منتشرشده استاندارد کیفیت هوای فشرده، ISO 8573-1:2010 است. ویرایش چهارم این استاندارد هنوز در مرحله تدوین قرار دارد؛ بنابراین مبنای ارجاع فنی این مقاله نسخه ۲۰۱۰ است.
تعیین کلاس هوای مورد نیاز، فشار کاری و نقطه شبنم باید با توجه به مشخصات کاتالیست، دستورالعمل پروژه و شرایط محیطی انجام شود. انتخاب یک عدد ثابت برای تمام راکتورها رویکرد قابل اتکایی نیست.
لنس و نازل
لنس باید برای طول تیوب، قطر داخلی، انعطاف مورد نیاز و فشار کاری مناسب باشد. شکل نازل نیز بر جهت جریان و نحوه آزادشدن کاتالیست اثر میگذارد.
در طراحیهای تخصصی، زاویه خروج هوا به شکلی انتخاب میشود که مواد Bridge شده آزاد شوند و لنس بتواند در طول تیوب حرکت کنترلشده داشته باشد.
تجهیزات جمعآوری و انتقال
بسته به پروژه میتوان از این تجهیزات استفاده کرد:
- سیکلون یا Pre-Separator
- فیلتر یا غبارگیر کمکی
- درام فلزی یا مخزن بسته
- بیگبگ استاندارد
- ولو تخلیه
- سیستم توزین
- شیلنگهای مقاوم و آنتیاستاتیک متناسب با کاربرد
- اتصالات آببندیشده
- سیستم اتصال زمین و همبندی
کنترل رطوبت در Air Lancing
ورود آب یا روغن به جریان هوای فشرده میتواند وضعیت ذرات را تغییر دهد، فیلتر را آلوده کند و باعث چسبندگی بیشتر مواد شود. به همین دلیل، کمپرسور بهتنهایی کافی نیست و سیستم باید در صورت نیاز به درایر، فیلتر روغن، فیلتر ذرات و تجهیزات اندازهگیری مجهز شود.
ISO 8573 کیفیت هوای فشرده را از نظر آب، روغن و ذرات طبقهبندی میکند و بخشهای دیگر این مجموعه استاندارد نیز روشهای اندازهگیری آلایندهها را پوشش میدهند.
نشانههای زیر میتوانند ضرورت توقف و بررسی سیستم هوا را نشان دهند:
- مشاهده رطوبت در مسیر
- چسبندگی غیرعادی کاتالیست
- افزایش ناگهانی تعداد تیوبهای مسدود
- اشباع سریع فیلتر
- خروج مواد خمیری یا کلوخهشده
- افت غیرعادی دبی هوا یا قدرت مکش
غبارگیری هنگام تخلیه کاتالیست
تخلیه ثقلی، مکش کاتالیست و Air Lancing میتوانند باعث آزادشدن ذرات ریز در محیط راکتور شوند. به همین دلیل، ظرفیت و نوع داست کالکتور صنعتی باید بر اساس میزان تولید غبار، مشخصات ذرات، تعداد نقاط مکش، طول مسیر و ساعات کار مداوم انتخاب شود. جانمایی درست دهانههای مکش در بالا و پایین راکتور نیز به کاهش انتشار غبار و بار واردشده به فیلترهای مکنده کمک میکند.
بهترین محل جمعآوری غبار، نزدیکترین نقطه ممکن به محل تولید آن است. اگر غبار ابتدا در فضای راکتور منتشر شود و سپس برای جمعآوری آن اقدام شود، کنترل مواجهه نفرات دشوارتر خواهد بود.
هد مکش باید تا حد امکان دهانه تیوب یا ناحیه تخلیه را پوشش دهد. مواد آزادشده توسط لنس نیز باید مستقیماً وارد مسیر مکش شوند.
قدرت مکش در انتهای شیلنگ با توان درجشده روی پلاک دستگاه یکسان نیست. طول شیلنگ، قطر داخلی، زبری مسیر، ارتفاع انتقال، تعداد زانوها، گرفتگی فیلتر و نشتی اتصالات همگی بر عملکرد واقعی سیستم اثر میگذارند.
به همین دلیل، تصمیم وکیوم سیستم مکش کاتالیست را بر اساس مشخصات هر پروژه طراحی و شخصیسازی میکند. تعداد نقاط مکش، روش تخلیه مواد داخل درام یا بیگبگ، نوع فیلتراسیون و نحوه استقرار تجهیزات میتواند برای هر راکتور متفاوت باشد.
برای بررسی پروژه، مشخصات راکتور، تعداد تیوبها، طول مسیر مکش، روش بستهبندی و زمان در دسترس شاتدان را در اختیار تیم مهندسی تصمیم وکیوم قرار دهید تا ظرفیت واقعی سیستم، تعداد تجهیزات و روش اجرا بررسی شود.
الزامات ایمنی تخلیه کاتالیست
فعالیت داخل یا اطراف راکتور میتواند با خطرهایی مانند باقیماندن گازهای فرایندی، کمبود اکسیژن، انتشار غبار و ایجاد منابع اشتعال همراه باشد. به همین دلیل، کنترل اتمسفر، انتخاب تجهیزات حفاظت فردی، حذف منابع جرقه و تدوین برنامه نجات باید پیش از شروع عملیات انجام شود.
کنترل اتمسفر راکتور
گازسنجی باید پیش از ورود انجام شود و در صورت وجود احتمال تغییر شرایط، در طول عملیات ادامه پیدا کند. نوع سنسورها و حدود قابل قبول باید در روش اجرایی HSE پروژه تعریف شود.
کنترل منابع اشتعال
OSHA اتیلن اکساید را مادهای قابل اشتعال و بسیار واکنشپذیر معرفی میکند و بر دور نگهداشتن منابع جرقه، شعله و تجهیزات نامناسب از محیطهای دارای خطر تأکید دارد.
تجهیزات برقی، مکنده، روشنایی، موتور، تابلو و اتصالات باید با طبقهبندی ناحیه و ارزیابی ریسک پروژه هماهنگ باشند. اتصال زمین، همبندی اجزا و کنترل الکتریسیته ساکن نیز باید در روش اجرایی پیشبینی شود.
تجهیزات حفاظت فردی
PPE باید بر اساس SDS کاتالیست مصرفشده، نتایج گازسنجی، میزان غبار و روش عملیات انتخاب شود. تجهیزات ممکن است شامل لباس محافظ، دستکش، کفش ایمنی، محافظ چشم و صورت و سیستم تنفسی مناسب باشد.
انتخاب ماسک یا سیستم تنفسی نباید صرفاً بر اساس ظاهر غبار انجام شود. نوع آلاینده، غلظت و شرایط اکسیژن محیط تعیینکننده است.
برنامه نجات
وجود هارنس بهتنهایی برنامه نجات محسوب نمیشود. نفرات، تجهیزات، روش بازیابی، مسیر انتقال مصدوم و مسئولیت هر فرد باید پیش از ورود مشخص باشد.
در عملیات فضای بسته، واکنش پس از حادثه معمولاً دیر است. برنامه باید قبل از شروع کار آماده و قابل اجرا باشد. الزامات OSHA نیز بر فراهمکردن رویه ورود، ارتباط، پایش و خدمات نجات تأکید دارد.
کنترل کیفیت و تأیید کاملبودن تخلیه
یک راکتور زمانی تخلیهشده محسوب میشود که وضعیت تمام تیوبها مشخص باشد، نه زمانی که مقدار زیادی کاتالیست از راکتور خارج شده است.
کنترل نهایی میتواند شامل این موارد باشد:
- تطبیق تکتک تیوبها با Tube Map
- کنترل بصری دهانه بالا و پایین
- عبور ابزار یا روش بازرسی مورد تأیید
- ثبت تیوبهای مسدود
- مقایسه مقدار مواد با اطلاعات شارژ قبلی
- پاکسازی Tube Sheet
- تهیه تصویر و گزارش
- تأیید مشترک پیمانکار و نماینده کارفرما
اگر وزن مواد خارجشده با مقدار مورد انتظار اختلاف جدی داشته باشد، نباید بدون بررسی از کنار آن عبور کرد. اختلاف میتواند ناشی از باقیماندن مواد، خطای سوابق، اختلاط سرامیکبال یا ریزش کنترلنشده باشد.
خطاهای رایج در تخلیه کاتالیست
بخش قابل توجهی از تأخیرها و مشکلات تخلیه کاتالیست به انتخاب تجهیزات نامناسب یا رعایتنکردن توالی صحیح عملیات مربوط میشود. استفاده از هوای مرطوب، مکنده کمظرفیت، افزایش کنترلنشده فشار و ثبتنکردن وضعیت تیوبها از خطاهایی هستند که میتوانند ایمنی، سرعت و کیفیت پروژه را کاهش دهند.
شروع زودهنگام عملیات
فشار برای کاهش زمان شاتدان نباید باعث ورود نفرات پیش از تکمیل ایزولهسازی، Purge و تأیید HSE شود.
استفاده از هوای فشرده نامناسب
هوای مرطوب یا آلوده میتواند گرفتگی را تشدید و عملکرد فیلتر را مختل کند.
مکنده با ظرفیت ناکافی
در این وضعیت، Air Lancing مواد را آزاد میکند اما سیستم توان جمعآوری همزمان آنها را ندارد. نتیجه، غبار بیشتر و سرعت کمتر است.
افزایش کنترلنشده فشار هوا
افزایش فشار همیشه به معنی تخلیه بهتر نیست. روش نامناسب میتواند به لنس، اتصالات یا تجهیزات داخلی آسیب وارد کند و خطر حرکت ناگهانی شیلنگ را افزایش دهد.
نبود نقشه و ثبت تیوبها
این خطا باعث جاافتادن تیوبها و اختلاف میان تیمهای شیفت میشود.
اختلاط مواد
مخلوطشدن کاتالیست، سرامیکبال، غبار و ضایعات فلزی، مدیریت و تحویل مواد را دشوار میکند.
بیتوجهی به افت مکش
گرفتگی فیلتر، پرشدن مخزن یا نشتی شیلنگ میتواند بهتدریج قدرت مکش را کم کند. اپراتور باید شاخصهای عملکرد سیستم را در طول شیفت کنترل کند.
انتخاب سیستم مکش مناسب پروژه
برای انتخاب تجهیزات تخلیه کاتالیست باید مجموعهای از پارامترها همزمان بررسی شوند:
| پارامتر | اثر بر طراحی تجهیزات |
|---|---|
| تعداد تیوبها | تعیین ظرفیت و تعداد خطوط کاری |
| وضعیت گرفتگی | تعیین نیاز به Air Lancing |
| طول شیلنگ | افزایش افت فشار مسیر |
| تعداد نقاط مکش | افزایش دبی مورد نیاز |
| نوع کاتالیست | انتخاب فیلتر و روش انتقال |
| مدت کار مداوم | انتخاب موتور و سیستم تمیزکاری |
| نوع مخزن مقصد | طراحی تخلیه به درام یا بیگبگ |
| طبقهبندی ناحیه | انتخاب تجهیزات ایمن و سازگار |
| محدودیت فضا | تعیین ابعاد و جانمایی سیستم |
ثابت یا پرتابلبودن مکنده، توان کار مداوم، طول مسیر شیلنگ، تعداد نقاط کاری و محل استقرار تجهیزات بر عملکرد سیستم مکش اثر میگذارد. مکنده پرتابل امکان جابهجایی و جانمایی منعطفتری دارد، درحالیکه سیستم ثابت ممکن است برای عملیات طولانی یا چند نقطه مکش همزمان مناسبتر باشد. برای بررسی دقیقتر این تفاوتها، راهنمای مقایسه مکنده صنعتی سنگین ثابت و پرتابل را مطالعه کنید.
تصمیم وکیوم تجهیزات تخلیه، مکش و غبارگیری را در داخل کشور طراحی و تولید میکند. این قابلیت امکان شخصیسازی ابعاد، ظرفیت، سیستم فیلتراسیون، تعداد ورودیها و نحوه تخلیه مواد را بر اساس نیاز واقعی هر پروژه فراهم میکند.
طراحی و تولید داخلی بهمعنای سادهسازی الزامات فنی نیست. تجهیزات باید با روش اجرایی، طبقهبندی ناحیه، ویژگی مواد و استانداردهای مرتبط با کاربرد هماهنگ باشند. مدارک فنی و کنترلهای مورد نیاز پروژه نیز باید پیش از بهرهبرداری بررسی و تأیید شوند.
تجهیزات تصمیم وکیوم بر اساس شرایط فنی و اجرایی هر پروژه طراحی و شخصیسازی میشوند و همراه با یک سال گارانتی و ۱۰ سال خدمات پس از فروش ارائه میشوند. پشتیبانی بلندمدت در پروژههای صنعتی اهمیت دارد؛ زیرا تأمین فیلتر، قطعات، شیلنگ و خدمات فنی نباید پس از تحویل تجهیزات متوقف شود.
پس از تخلیه کاتالیست چه اقداماتی انجام میشود؟
پایان تخلیه، پایان عملیات راکتور نیست. پس از خروج کاتالیست، معمولاً مراحل زیر انجام میشود:
- پاکسازی Tube Sheet و فضای داخلی
- شناسایی تیوبهای مسدود یا مشکوک
- بازرسی دهانهها و اجزای نگهدارنده
- سندبلاست یا تمیزکاری داخل تیوبها در صورت نیاز

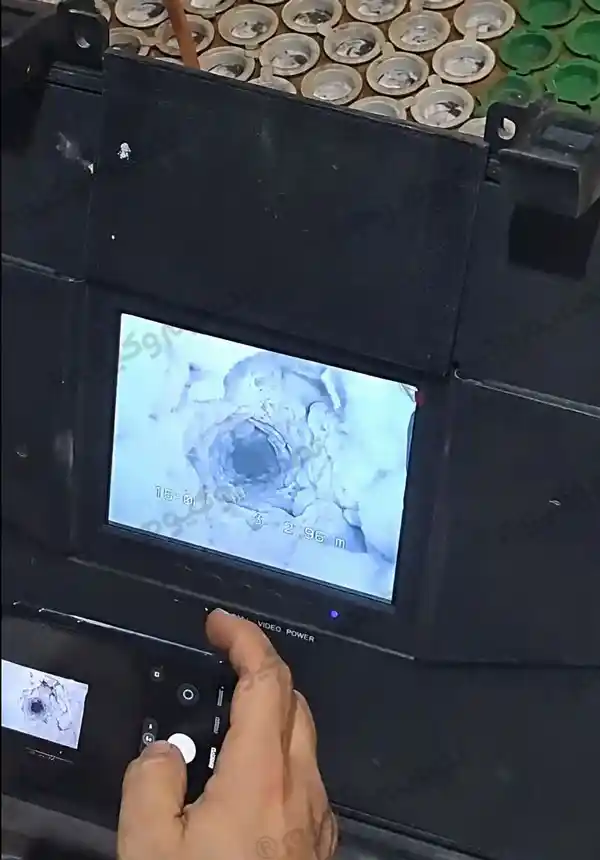

- عبور Swab یا ابزارهای کنترل
- بررسی افت فشار تیوبها
- تعمیر یا اصلاح تیوبهای دارای مشکل
- آمادهسازی برای شارژ کاتالیست جدید
سندبلاست تیوبهای راکتور مرحلهای مستقل است که باید بر اساس وضعیت تیوبها، روش تمیزکاری مصوب، تجهیزات مناسب و الزامات ایمنی پروژه اجرا شود.همچنین فرایند شارژ کاتالیست راکتور به کنترل توزیع مواد، ارتفاع بستر و افت فشار یکنواخت میان تیوبها نیاز دارد و نباید ادامه ساده مرحله تخلیه تلقی شود.
سوالات متداول درباره تخلیه کاتالیست راکتورهای تیوبلار EO/EG
1- بهترین روش تخلیه کاتالیست راکتور تیوبلار چیست؟
روش مناسب به طراحی راکتور و وضعیت کاتالیست بستگی دارد. تیوبهای آزاد ممکن است با تخلیه ثقلی یا مکش خالی شوند، اما برای مواد فشرده یا Bridge شده معمولاً Air Lancing همراه با مکش همزمان مؤثرتر است.
2- چرا در Air Lancing باید از هوای خشک و بدون روغن استفاده شود؟
وجود آب یا روغن میتواند باعث چسبندگی مواد، آلودگی تیوب، گرفتگی فیلتر و اختلال در انتقال کاتالیست شود. کیفیت هوای فشرده باید بر اساس مشخصات پروژه و الزامات کاتالیست تعیین و کنترل شود.
۳- آیا همه تیوبها با یک روش تخلیه میشوند؟
خیر. وضعیت کاتالیست در تمام تیوبها لزوماً یکسان نیست. بعضی تیوبها با تخلیه ثقلی خالی میشوند، درحالیکه تیوبهای دارای گرفتگی ممکن است به مکش یا Air Lancing کنترلشده نیاز داشته باشند.
4- آیا تخلیه کاتالیست فقط با مکنده صنعتی امکانپذیر است؟
برای کاتالیست آزاد، مکنده مناسب ممکن است کافی باشد. در تیوبهایی که کاتالیست فشرده یا مسدود شده است، معمولاً به Air Lance یا روش تکمیلی برای آزادکردن مواد نیاز خواهد بود.
5- چگونه کاملبودن تخلیه تیوبها تأیید میشود؟
تمام تیوبها باید با Tube Map تطبیق داده شوند. شمارهگذاری، کنترل بصری، ثبت تیوبهای مسدود و مقایسه مقدار کاتالیست خارجشده با اطلاعات پروژه از روشهای اصلی کنترل هستند.
6- برای انتخاب تجهیزات تخلیه کاتالیست چه اطلاعاتی لازم است؟
تعداد و ابعاد تیوبها، نوع کاتالیست، طول مسیر مکش، تعداد نقاط کاری، امکانات هوای فشرده، روش بستهبندی مواد، طبقهبندی ناحیه و مدت شاتدان باید در اختیار تیم مهندسی قرار گیرد.
جمعبندی
تخلیه کاتالیست راکتورهای تیوبلار EO/EG زمانی موفق است که سه نتیجه همزمان به دست آید: نفرات در شرایط کنترلشده کار کنند، مواد بدون انتشار گسترده از تیوبها خارج شوند و وضعیت تکتک تیوبها پس از عملیات مشخص باشد.
روش تخلیه باید بر اساس شرایط واقعی پروژه انتخاب شود. تخلیه ثقلی برای همه تیوبها کافی نیست، Air Lancing بدون مکش مناسب میتواند باعث انتشار غبار شود و یک مکنده عمومی نیز لزوماً توان کار مداوم در مسیرهای طولانی و پرغبار را ندارد. بررسی مهندسی راکتور، طراحی تجهیزات، کنترل رطوبت، ثبت Tube Map و ارائه گزارش نهایی، اجزای یک فرایند واحد هستند.
تصمیم وکیوم خدمات کاتالیست هندلینگ را از بررسی شرایط پروژه و جانمایی تجهیزات تا تخلیه کاتالیست، غبارگیری، انتقال مواد به درام یا بیگبگ و آمادهسازی راکتور ارائه میکند. طراحی روش اجرا و انتخاب تجهیزات بر اساس تعداد تیوبها، وضعیت گرفتگی، محدودیت زمانی شاتدان و الزامات HSE هر پروژه انجام میشود.
برای بررسی دقیق پروژه، نقشه راکتور، تعداد تیوبها، مشخصات کاتالیست، مدت شاتدان و روش موردنظر برای جمعآوری مواد را در اختیار کارشناسان تصمیم وکیوم قرار دهید تا روش اجرا و ظرفیت مناسب تجهیزات پیش از شروع عملیات تعیین شود.
بدون دیدگاه
