غبارگیر صنعتی و مکنده دود صنعتی | خرید بگ‌فیلتر، کارتریجی و سیکلون از تصمیم وکیوم

اگر به دنبال یک غبارگیر صنعتی یا مکنده دود صنعتی هستید، این کتگوری مرجع انتخاب شماست. در این صفحه انواع بگ‌فیلتر (Baghouse/Bag Filter)، غبارگیر کارتریجی، سیکلون و فن سانتریفیوژ را معرفی می‌کنیم تا متناسب با دبی خط، نوع ذره، دما و محدودیت فضا، بهترین راهکار را انتخاب کنید.

چرا خرید از تصمیم وکیوم؟

– طراحی مهندسی بر اساس دبی، افت فشار (ΔP) و Air-to-Cloth

– تنوع مدیا و بدنه (PPS، PTFE، آرامید، استیل/کربن‌استیل)

– پشتیبانی نصب، راه‌اندازی، آموزش و تأمین قطعات مصرفی

سیستم بگ فیلتر و غبارگیر صنعتی چیست؟

غبارگیر صنعتی بگ‌فیلتر دستگاهی برای جداسازی مؤثر ذرات معلق از هوا/گاز فرآیندی است. هوا از ناحیه آلوده وارد محفظه فیلتر می‌شود، ذرات روی سطح کیسه‌ها می‌نشینند و هوای تمیز به محیط یا خط فرآیند بازمی‌گردد. با تشکیل «کیک غبار» روی سطح مدیا، راندمان جداسازی افزایش می‌یابد و افت فشار در بازه طراحی پایدار می‌ماند. در خطوط با بار غبار بالا یا ذرات درشت، افزودن سیکلون به‌عنوان پیش‌جداساز، سایش مدیا و هزینه نگهداری را کاهش می‌دهد. این معماری استانداردِ صنایع سیمان، فولاد، چوب، داروسازی و غذایی است.

جدول مقایسه مدیای فیلتری

فیلم عملکرد محصولات غبارگیر صنعتی

مشاهده فیلم عملکرد واقعی بهترین معیار برای قضاوت درباره مکش، صدای فن، رفتار ΔP در حین تمیزکاری و کیفیت ساخت است. هر مدل با ویدیوی اختصاصی، روند Capture تا Collect، تخلیه هاپر و بازگشت هوای تمیز را نمایش می‌دهد.

فیلم عملکرد ARVAND

فیلم عملکرد FUME

دانلود کاتالوگ محصولات غبارگیر صنعتی

کاتالوگ هر محصول شامل مشخصات فنی کامل است: دبی نامی، فشار استاتیک، نوع مدیا و تعداد، ابعاد کلی، وزن تجهیز، توان فن و گزینه‌های سفارشی (VFD، ΔP ترنسمیتر، اسپارک‌ارهستر، روتاری‌والو و…).
کاتالوگ، مسیر تصمیم‌گیری را سریع می‌کند: مهندسان فرآیند با اتکا به جداول انتخاب، منحنی‌های عملکرد و چک‌لیست جانمایی، مدل مناسب را پیدا می‌کنند. در صورت نیاز به سفارشی‌سازی (بدنه استنلس، آستر ضدسایش، عایق حرارتی)، تیم فنی تصمیم وکیوم جزئیات را در پیش‌فاکتور درج می‌کند.

دریافت و مشاهده کاتالوگ

سیستم گردگیر صنعتی چگونه کار می‌کند؟

غبارگیر صنعتی بگ‌فیلتر دستگاهی برای جداسازی مؤثر ذرات معلق از هوا/گاز فرآیندی است. هوا از ناحیه آلوده وارد محفظه فیلتر می‌شود، ذرات روی سطح کیسه‌ها می‌نشینند و هوای تمیز به محیط یا خط فرآیند بازمی‌گردد. با تشکیل «کیک غبار» روی سطح مدیا، راندمان جداسازی افزایش می‌یابد و افت فشار در بازه طراحی پایدار می‌ماند. در خطوط با بار غبار بالا یا ذرات درشت، افزودن سیکلون به‌عنوان پیش‌جداساز، سایش مدیا و هزینه نگهداری را کاهش می‌دهد. این معماری استانداردِ صنایع سیمان، فولاد، چوب، داروسازی و غذایی است.

جدول زنجیره عملکرد:

سیستم جمع‌آوری گرد و غبار چگونه کار می‌کند؟

چهار مکانیزم در فیلتراسیون نقش اصلی دارند: اینرسی، گیراندازی (Interception)، نفوذ (Diffusion) و غربال سطحی ناشی از کیک غبار. در بگ‌فیلترهای Pulse-Jet، پالس‌های کوتاه هوای فشرده کیک را از سطح کیسه جدا و به هاپر می‌ریزند، بنابراین بدون توقف خط، ΔP در محدوده طراحی می‌ماند. برای ذرات ریز و چسبنده، مدیای روکش‌دار PTFE و تنظیم فشار/زمان پالس اهمیت دارد. نسبت هوا به پارچه (A/C) هرچه محافظه‌کارانه‌تر انتخاب شود، عمر مدیا بیشتر و انرژی فن کمتر خواهد بود (در ازای ابعاد بزرگ‌تر).

جدول مکانیزم‌های حذف ذرات

ویژگی‌های کلیدی فن مکنده غبارگیر (فن سانتریفیوژ)

فن سانتریفیوژ فشار منفی لازم را ایجاد می‌کند تا بر افت فشار کل (هود، کانال، فیلتر، دمپر، دودکش) غلبه شود. انتخاب درست فن به معنای راندمان بهتر، انرژی کمتر و عمر بیشتر سیستم است.

• منحنی عملکرد: نقطهٔ تقاطع منحنی فن و منحنی سیستم باید حاشیهٔ ایمنی داشته باشد تا با کثیف‌شدن فیلترها، دبی به‌طور ناگهانی سقوط نکند.
• راندمان و انرژی: پروانه‌های بکوارد/رادیال در کاربردهای غبار، تحمل و بازده بهتری نسبت به فوروارد دارند.
• متریال و آب‌بندی: برای غبار ساینده یا بخارات خورنده، بدنه و شفت باید مقاوم و آب‌بندی اتصالات دقیق باشد تا نشت و خوردگی رخ ندهد.
• سرویس و لرزش: بالانس دینامیکی، یاتاقان‌بندی استاندارد و دسترسی ایمن برای سرویس دوره‌ای، طول عمر فن را چند برابر می‌کند.
• کنترل دور (VFD): هماهنگ‌سازی دبی با وضعیت ΔP و تعداد خطوط فعال، مصرف انرژی و صدای سیستم را کم می‌کند.

جدول راهنمای انتخاب فن:

کاربردهای رایج در صنعت

غبارگیر و مکنده دود صنعتی در سیمان و آسفالت، معادن و خردایش، فولاد و ریخته‌گری، چوب و MDF، کاشی و سرامیک، صنایع شیمیایی و رنگ، غذایی و آردی، داروسازی، جوشکاری و آبکاری نقش حیاتی دارند. برای دودهای شیمیایی/بخارات آلی، بستر کربن اکتیو در کنار فیلتراسیون ذرات ریز توصیه می‌شود. در چوب، ترکیب سیکلون + بگ/کارتریج رایج است؛ در داروسازی، افزودن HEPA و طراحی قابل شست‌وشو (CIP/WIP) اهمیت دارد؛ در خطوط داغ، انتخاب مدیای مقاوم به دما و عایق‌کاری مسیر تعیین‌کننده است.

جدول صنایع و نوع غبارگیر پیشنهادی

استعلام قیمت و خرید از تصمیم وکیوم

اگر قصد استعلام قیمت، پیش‌فاکتور و خرید غبارگیر صنعتی یا مکنده دود صنعتی از تصمیم وکیوم را دارید، یک «دیتاشیت مختصر اما دقیق» آماده کنید: دبی طراحی (m³/h)، افت فشار هدف (Pa)، نوع و اندازهٔ ذرات، دمای گاز و رطوبت، خطر انفجار غبار (نیاز به آنتی‌استاتیک/ارتینگ/فلپ‌والو)، محدودیت‌های فضا، نحوهٔ تخلیه (بیگ‌بگ/روتاری‌والو/اسکرو)، جنس بدنه، و سطح اتوماسیون (ΔP ترنسمیتر، PLC، VFD). هرچه ورودی دقیق‌تر، پیشنهاد مهندسی بهینه‌تر و قیمت نهایی شفاف‌تر خواهد بود. تیم تأمین بر اساس این ورودی‌ها، نوع فیلتر (بگ/کارتریج)، تعداد مدول‌ها، جنس مدیا و توان فن سانتریفیوژ را به‌صورت مهندسی به شما پیشنهاد می‌دهد.

غبارگیر صنعتی چیست؟

«غبارگیر صنعتی» عنوانی چتری برای مجموعه‌ای از فناوری‌هاست: بگ‌فیلتر، کارتریجی، سیکلون، الکتروفیلتر (ESP) و وتر اسکرابر. انتخاب تکنولوژیِ درست، تابع ماهیت ذره (ریز/چسبنده/ساینده)، دما و رطوبت، غلظت گردوغبار، محدودیت فضا و الزامات محیط‌زیستی است. بگ‌فیلتر در دبی‌های بالا و غبارات متنوع، انتخابِ مطمئن و قابل توسعه است؛ کارتریجی در فضاهای فشرده و بار غبار پایین تا متوسط با ذرات ریز عملکرد درخشانی دارد؛ سیکلون برای جداسازی مقدماتیِ ذرات درشت و محافظت از مراحل بعدی ایده‌آل است؛ ESP وقتی ذرات بسیار ریز و دبی عظیم داریم وارد بازی می‌شود؛ و اسکرابرِ تر برای ذرات چسبنده یا بخارات خورنده مؤثر است.

جدول مقایسه انواع غبارگیر

نحوه کار کردن غبارگیر صنعتی

در عمل، بهره‌وری یک غبارگیر با دو شاخص پایش می‌شود: ΔP و راندمان جمع‌آوری. ΔP اگر خیلی پایین باشد، احتمال نشتی یا پارگی مدیا وجود دارد؛ اگر بیش از حد بالا برود، مصرف انرژی فن بالا می‌رود و خطر «پل‌زدن» ذرات در هاپر بیشتر می‌شود. تنظیم منطقیِ «زمان/فشار پالس» در Pulse-Jet، انتخاب Air-to-Cloth بر اساس بار گرد و نوع ذره، کانال‌کشی با افت فشار منطقی و آب‌بندی دقیق، چهار ستون عملکرد پایدارند. برای دودهای ناشی از جوش و لحیم (Fume)، مرحلهٔ پیش‌فیلتراسیونِ ذرات ریز و سپس عبور از بستر کربنِ فعال می‌تواند بو و بخارات آلی را مهار کند.

اهمیت استفاده از غبارگیر صنعتی

سه دلیل روشن دارد: سلامت نیروی انسانی (HSE)، کیفیت محصول/تجهیز، و انطباق زیست‌محیطی. کنترل گردوغبارِ قابل تنفس، ریسک بیماری‌های ریوی را کاهش می‌دهد؛ افتادن گرد روی ماشین‌آلات، سایش و خرابی زودرس ایجاد می‌کند؛ و رعایت حدود مجاز انتشار، برای اخذ/تمدید مجوزها ضروری است. در صنایعی که غبارِ قابل انفجار وجود دارد (گرد چوب، آرد، فلزات ریز)، رعایت اصول آنتی‌استاتیک، ارتینگ و حفاظت از انفجار (فلپ‌والو، براست‌پنل) حیاتی است. از زاویهٔ انرژی هم، وقتی هودها خوب طراحی شوند، دبی موردنیاز کمتر و مصرف برق فن‌ها پایین‌تر خواهد بود.

قسمت‌های غبارگیر صنعتی

• هود:نزدیک‌ترین نقطه به منبع تولید آلودگی؛ طراحی هندسه و سرعت جذب، تعیین‌کنندهٔ موفقیت کل سیستم است.
• کانال‌کشی: با سرعت حمل کافی، حداقل زانو و درز؛ آب‌بندی کامل برای جلوگیری از هوای کاذب.
• پیش‌جداساز: سیکلون یا اسپارک‌ارهستور برای ذرات درشت/جرقه.
• واحد فیلتراسیون: بگ‌فیلتر یا کارتریجی با مدیای متناسبِ دما/خورندگی/اندازهٔ ذره.
• سیستم تمیزکاری: Pulse-Jet، Shaker یا Reverse-Air متناسب با بارِ گرد و ساعات کار.
• هاپر و تخلیه: شیب مناسب، روکش ضدچسبندگی، روتاری‌والو/دبل‌فلپ برای خروج هوابند.
• فن سانتریفیوژ مکنده: انتخاب بر اساس منحنی سیستم، همراه با VFD در صورت امکان.
• کنترل و ابزار دقیق: ΔP گیج/ترنسمیتر، HMI/PLC، آلارم دما/جرقه، لاجیک تمیزکاری Demand-Cleaning.

انواع غبارگیر صنعتی

• بگ‌فیلتر: همه‌فن‌حریف در دبی‌ها و ذرات مختلف؛ قابل ارتقا با HEPA برای صنایع حساس.
• کارتریجی: پلیسهٔ زیاد، افت فشار کمتر، سرویس آسان؛ مناسب ذرات ریز و بارِ گرد پایین تا متوسط.
• سیکلون: اقتصادی برای جداسازی مقدماتی؛ اغلب در ترکیب با فیلتر سطحی.
• ESP: برای دبی‌های عظیم و ذرات فوق‌ریز؛ هزینهٔ اولیه بالاتر اما راندمان عالی.
• وتر اسکرابر: کاراتر برای ذرات چسبنده و بخارات خورنده؛ مدیریت پسماند آبی لازم است.
• Hybrid: ترکیب سیکلون + بگ/کارتریج + HEPA برای پروژه‌های حساس یا متغیر.

کاربرد غبارگیر صنعتی در صنایع مختلف

• سیمان و کوره‌ها: بگ‌فیلترِ مقاوم به دما با کنترل دقیق ΔP؛ عایق‌کاری مسیرها و انتخاب فن قوی.
• چوب و MDF: سیکلون + فیلتر (کیسه‌ای/کارتریج)، تمهیدات ضدانفجار و ارتینگ کامل.
• داروسازی و غذایی: طراحی بهداشتی، فیلتراسیون نهایی HEPA، جلوگیری از آلودگی متقاطع.
• فلزکاری/جوشکاری: جمع‌آوری دود (Fume) در منبع، سپس پیش‌فیلتر و کربن‌اکتیو برای بخارات.
• کاشی/سرامیک: بدنه‌های مقاوم به سایش، انتقال پایدارِ پودرهای سنگین.
• معادن و خردایش: کانال‌کشی با مقاومت مکانیکی بالا، محافظت از مدیا در برابر ذرات ساینده.

عوامل مؤثر بر قیمت غبارگیر صنعت

قیمت نهایی تابع چند متغیر کلیدی است: دبی طراحی، افت فشار هدف، نوع تکنولوژی (بگ/کارتریج/ESP/وتر)، جنس بدنه (کربن‌استیل/استنلس)، جنس مدیا، سطح اتوماسیون (ΔP ترنسمیتر، PLC، VFD، سنسورهای جرقه/دما)، نحوهٔ تخلیه (بیگ‌بیگ/روتاری‌والو/اسکرو)، تمهیدات ایمنی (آنتی‌استاتیک/فلپ‌والو/براست‌پنل)، محدودیت فضایی و خدمات نصب/راه‌اندازی. بدون تعیین Air-to-Cloth، تعداد مدول‌ها و مشخصات فن، قیمت دقیق قابل اتکا نیست؛ پس پرکردن فرم مشخصات فنی را جدی بگیرید.

جدول عوامل مؤثر بر قیمت غبارگیر صنعت

نکات مهم در انتخاب غبارگیر صنعتی

•  از هود شروع کنید؛ Capture ضعیف را هیچ فیلتری جبران نمی‌کند.
• A/C را واقع‌بینانه بگیرید؛ انتخاب محافظه‌کارانه عمر مدیا را بالا می‌برد.
• Demand-Cleaning را جایگزین تمیزکاری زمانی ثابت کنید تا ΔP پایدار بماند.
• در غبارهای انفجاری، الزامات آنتی‌استاتیک، ارتینگ و انفجار رعایت شود.
• نصب VFD روی فن مکنده برای جبران افت دبی و کاهش انرژی توصیه می‌شود.
• دسترسی سرویس، درب‌های بازدید و سکوی ایمن از روز اول دیده شود.

آشنایی با تجهیزات غبارگیر صنعتی

•  ماژول‌های فیلتر (Baghouse/Cartridge) با محفظه تمیز/کثیف و Tube-Sheet
• شیرهای پالس و تانک هوا در Pulse-Jet
• روتاری‌والو/دبل‌فلپ برای تخلیه هوابند هاپر
• اسپارک‌ارهستر برای حذف جرقه
• ΔP گیج/ترنسمیتر برای پایش سلامت مدیا
• HEPA Final Stage برای نیازهای حساس
• تابلو و کنترل (PLC/HMI) با آلارم‌ها و لاجیک تمیزکاری هوشمند

مخزن گرد و غبار (هاپر)

هاپر باید زاویه ریزش مناسب داشته باشد تا از پل‌زدن پودر جلوگیری شود. روکش ضدچسبندگی، لرزاننده سبک و تکیه‌گاه بیگ‌بگ تخلیه را پایدار می‌کنند. خروجی‌های هوابند با روتاری‌والو/دبل‌فلپ مانع مکش معکوس می‌شوند. در پودرهای ریز و انفجاری، اتصال به ارت و حذف الکتریسیته ساکن جدی است. آب‌بندی فلنج‌ها و درزها در محدوده هاپر از ارزان‌ترین و مؤثرترین بهبودهاست.

سیستم‌های غبارگیر صنعتی پیشرفته برای صنایع مختلف

در پروژه‌های حساس، معماری چندمرحله‌ای (سیکلون + بگ/کارتریج + HEPA)، Demand-Cleaning مبتنی بر ΔP، VFD تطبیقی و حفاظت از انفجار (فلپ‌والو، براست‌پنل، سنسور جرقه) توصیه می‌شود. ثبت لاگ‌های ΔP و رخدادهای تمیزکاری، عیب‌یابی را سریع و زمان خواب خط را کم می‌کند.

غبارگیر صنعتی بگ فیلتر یا غبارگیر کیسه‌ای

اگر دبی بالاست و با طیف متنوع ذرات سروکار دارید، بگ‌فیلتر گزینه‌ای مطمئن با پایداری ΔP و راندمان عالی است. در فضاهای محدود و بار غبار کم/متوسط، کارتریجی با پلیسه زیاد و سطح فیلتراسیون بالا اقتصادی‌تر است. برای دودهای سبک (Fume)، پیش‌فیلتر ذرات ریز و سپس بستر کربن اکتیو، «مکنده دود صنعتی» را کامل می‌کند. در نهایت، دیتاشیت فرآیند تعیین‌کننده انتخاب است.

ابعاد واقعی محصولات غبارگیر صنعتی

دانستن ابعاد واقعی قبل از خرید، از خطاهای نصب و دوباره‌کاری جلوگیری می‌کند. در سالن‌هایی با محدودیت ارتفاع یا مسیرهای باریک، اختلاف چند سانتی‌متری می‌تواند روی جایگذاری فن، مسیر کانال‌کشی و دسترسی سرویس اثر بگذارد. مدل‌های Arvand به‌دلیل ظرفیت فیلتراسیون بالاتر، قد بلندتر و فضای سرویس بیشتری نیاز دارند؛ مدل‌های Fume جمع‌وجورتر بوده و برای ایستگاه‌های موضعی و خطوط کوچک ایده‌آل‌اند.

برای هر مدل، نقشه کلی ابعاد، قطر و ارتفاع ورودی/خروجی، فضای سرویس بالادست و جانمایی هاپر ارائه می‌شود. پیشنهاد می‌کنیم قبل از سفارش، ابعاد درِ ورودی سالن، محل عبور جرثقیل یا لیفتراک، فاصله تا دیوار و شعاع بازشوی درب‌های سرویس را بررسی کنید تا نصب در یک مرحله انجام شود.

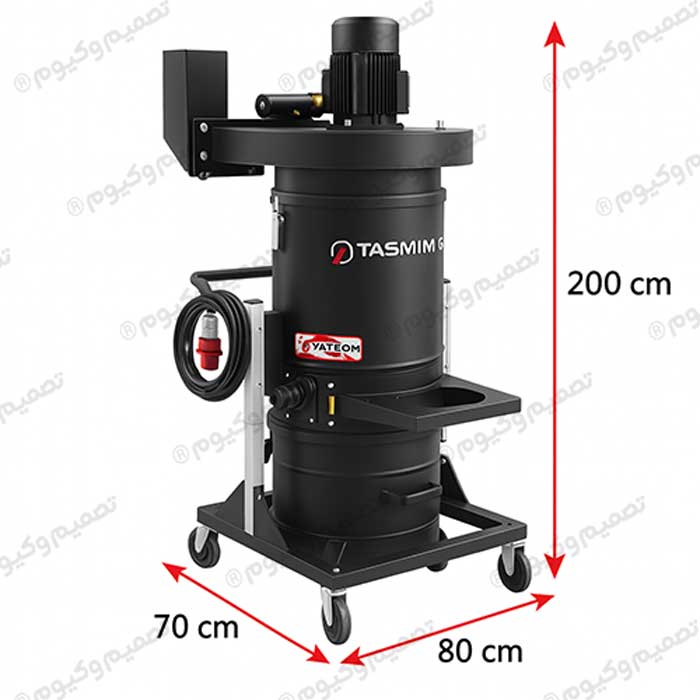

غبارگیر و مکنده دود صنعتی Arvand

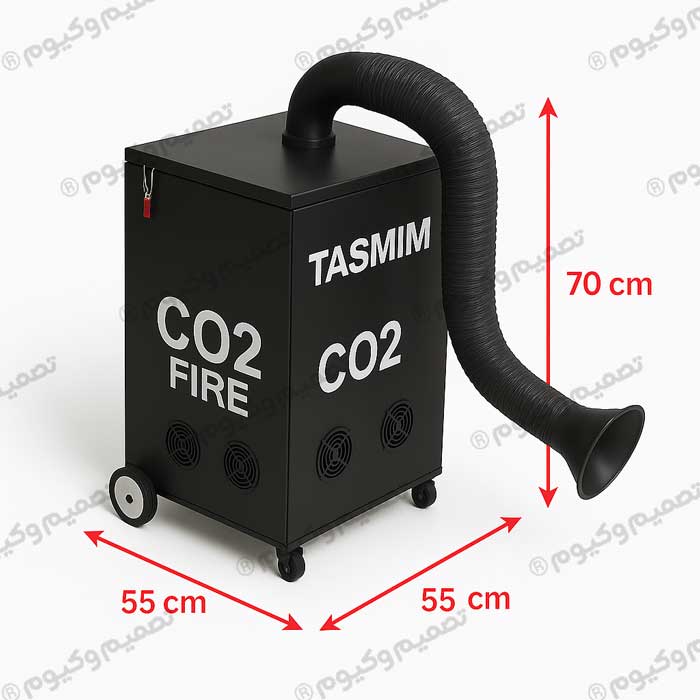

غبارگیر ومکنده دود صنعتی Fume

جدول ویژگی محصولات غبارگیر صنعتی تصمیم وکیوم

سوالات متداول

1- غبارگیر صنعتی چیست و چه کاربردی دارد؟

غبارگیر صنعتی دستگاهی است برای جمع‌آوری ذرات معلق، گردوغبار و دود صنعتی از جریان هوا یا گاز فرآیندی. این سیستم‌ها در صنایع سیمان، فولاد، داروسازی، غذایی، چوب، کاشی و سرامیک برای حفظ سلامت کارکنان، کیفیت محصول و رعایت استانداردهای زیست‌محیطی استفاده می‌شوند.

2- تفاوت غبارگیر بگ‌فیلتر و کارتریجی در چیست؟

غبارگیر بگ‌فیلتر با کیسه‌های فیلتری راندمان بالا و ظرفیت بزرگ دارد و برای خطوط پرغبار مانند سیمان و فولاد استفاده می‌شود. در مقابل، غبارگیر کارتریجی با فیلترهای پلیسه‌ای جمع‌وجورتر است، برای ذرات ریز و حساس (مثل صنایع دارویی و غذایی) مناسب است و فضای نصب کمتری نیاز دارد.

3- مکنده دود صنعتی در چه صنایعی کاربرد دارد؟

مکنده دود صنعتی برای حذف دود و بخارات ناشی از جوشکاری، لحیم‌کاری، فلزکاری، آبکاری و صنایع شیمیایی به کار می‌رود. این سیستم‌ها با فیلتر کارتریجی و بستر کربن‌اکتیو، دودهای فلزی و بخارات آلی را تصفیه کرده و محیط کاری سالم‌تر ایجاد می‌کنند.

4- عوامل مؤثر بر قیمت غبارگیر صنعتی چیست؟

قیمت غبارگیر صنعتی به ظرفیت طراحی (دبی هوا)، نوع سیستم (بگ‌فیلتر، کارتریجی، سیکلون، ESP)، جنس بدنه (استیل یا کربن‌استیل)، نوع مدیا (PPS، PTFE، آرامید)، سطح اتوماسیون (PLC، VFD، ΔP ترنسمیتر) و نحوه تخلیه غبار (بیگ‌بگ، اسکرو، روتاری‌والو) بستگی دارد.

5- چگونه می‌توان کاتالوگ و فیلم عملکرد غبارگیر صنعتی را دریافت کرد؟

در وب‌سایت تصمیم وکیوم برای هر مدل غبارگیر صنعتی کاتالوگ فنی و فیلم عملکرد دستگاه قرار داده شده است. کاربران می‌توانند با مراجعه به صفحه محصول، ابعاد واقعی، مشخصات فنی و ویدیوی عملکرد دستگاه را مشاهده یا فایل PDF کاتالوگ را دانلود کنند.
