خدمات کاتالیست هندلینگ در پالایشگاه و پتروشیمی
تصمیم وکیوم خدمات کاتالیست هندلینگ را بهصورت یک پکیج کامل ارائه میدهد؛ از برنامهریزی عملیات و تأمین تجهیزات تا تخلیه کاتالیست مستعمل، نظافت و پاکسازی راکتور، بازرسی تیوبها و بستر، شارژ کاتالیست تازه و پشتیبانی ایمنی پروژه. تصمیم وکیوم بهعنوان یک شرکت کاتالیست هندلینگ، تجهیزات تخصصی، نیروی اجرایی و الزامات ایمنی پروژه را بهصورت یکپارچه تأمین میکند.
این خدمات در بازهی اورهال و تعمیرات اساسی واحدهای پالایشگاهی و پتروشیمی اجرا میشود؛ روی راکتورهای تیوبلار، بستر ثابت، واحدهای آمونیاک، Mercury Guard و برجهای جذب.
- کاهش زمان توقف در بازه اورهال
- کنترل گردوغبار و آلودگی محیط
- کاهش تماس مستقیم اپراتور با کاتالیست
- انتقال کنترلشده به درام، بیگبگ، مخزن یا هاپر

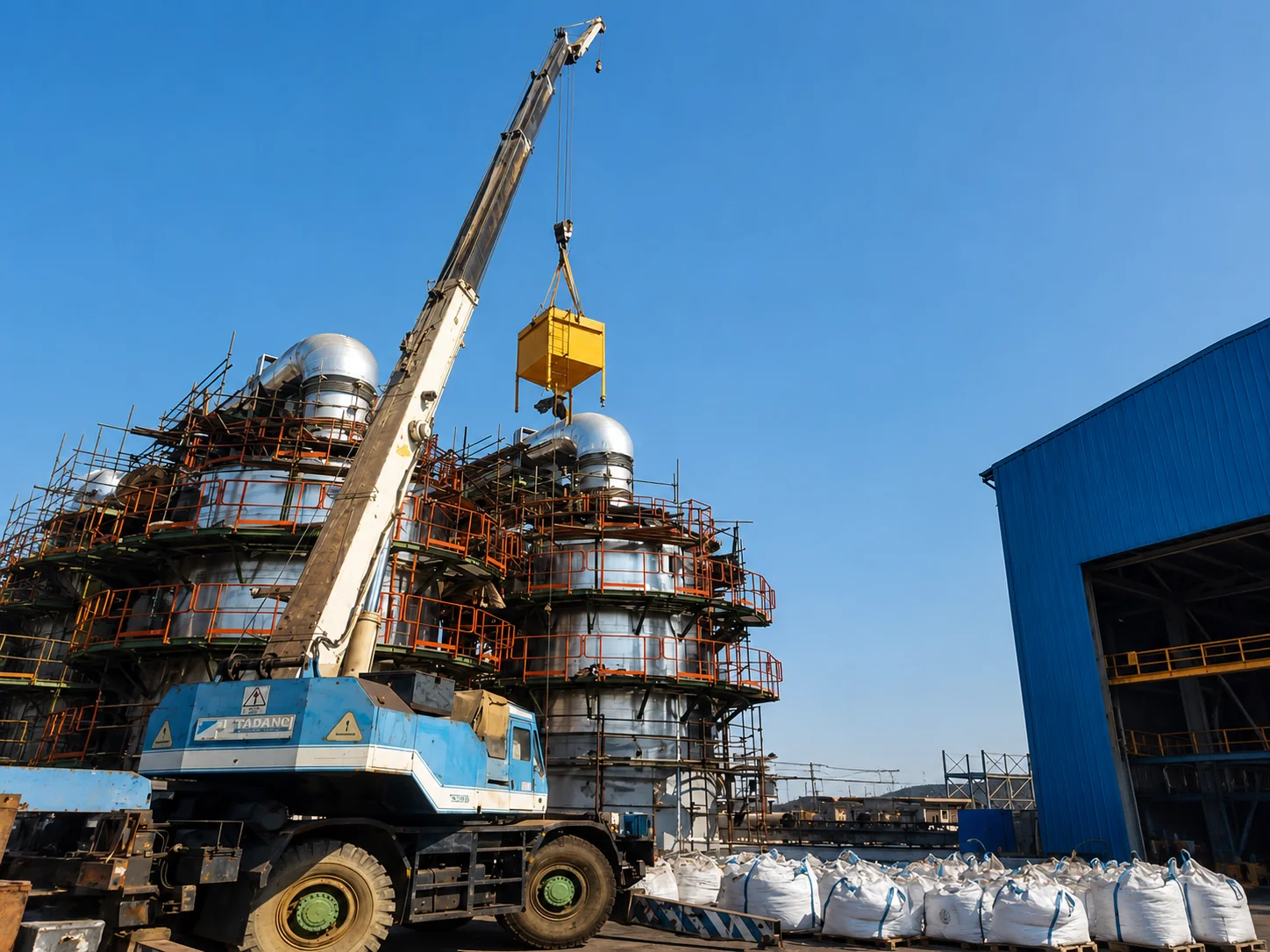

چه زمانی به خدمات کاتالیست هندلینگ نیاز دارید؟
اگر یکی از اینها را دارید، این خدمت برای شماست:
- تخلیه دستی، زمان اورهال را طولانی میکند
- کاتالیست شکسته، پودری یا آلوده است
- دسترسی فقط از منهول یا نازل تخلیه ممکن است
- اپراتور باید مکرر وارد فضای بسته شود
- گردوغبار سکوی کاری را آلوده میکند
در همهی این موارد، تخلیه با وکیوم صنعتی عملیات را کوتاهتر، تمیزتر و ایمنتر میکند.
خدمات کاتالیست هندلینگ تصمیم وکیوم
چهار خدمت اصلی که مستقل یا بهصورت یک پروژهی یکپارچه، از تخلیه تا شارژ اجرا میشوند. این مجموعه شامل خدمات تخلیه و شارژ کاتالیست، نظافت راکتور، بازرسی تیوبها و کنترل نهایی بستر است.

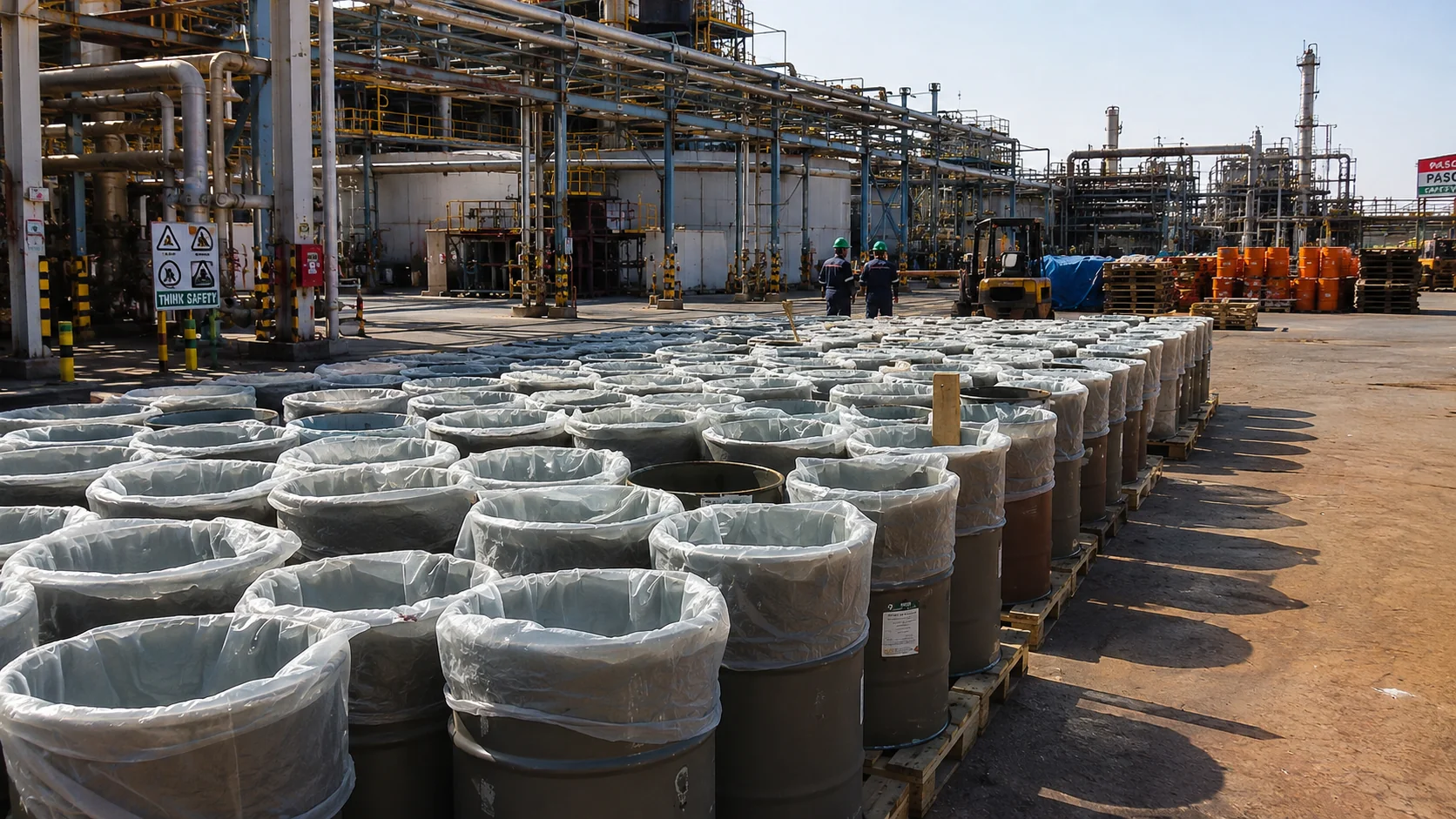

تخلیه کاتالیست مستعمل
تخلیه کاتالیست مستعمل از راکتور، مخزن یا بستر فرایندی با مکش صنعتی دائمکار انجام میشود. مسیر انتقال بسته است و مواد بدون پخش گردوغبار، مستقیماً به درام، بیگبگ یا مخزن واسط منتقل میشوند. تخلیه کاتالیست با مکنده صنعتی برای راکتورهایی با دسترسی محدود، ارتفاع زیاد یا کاتالیست گردوغبارزا مناسب است.
نظافت و پاکسازی راکتور
جمعآوری fines و ذرات باقیمانده، پاکسازی سطح بستر و جدارهی تیوبها در این مرحله انجام میشود. در فرایند نظافت تیوب راکتور، ذرات باقیمانده و رسوبات داخلی پیش از بازرسی فنی و شارژ مجدد پاکسازی میشوند. راکتور پس از نظافت کامل، آماده بازرسی تحویل داده میشود؛ نه بهصورت نیمهکاره.

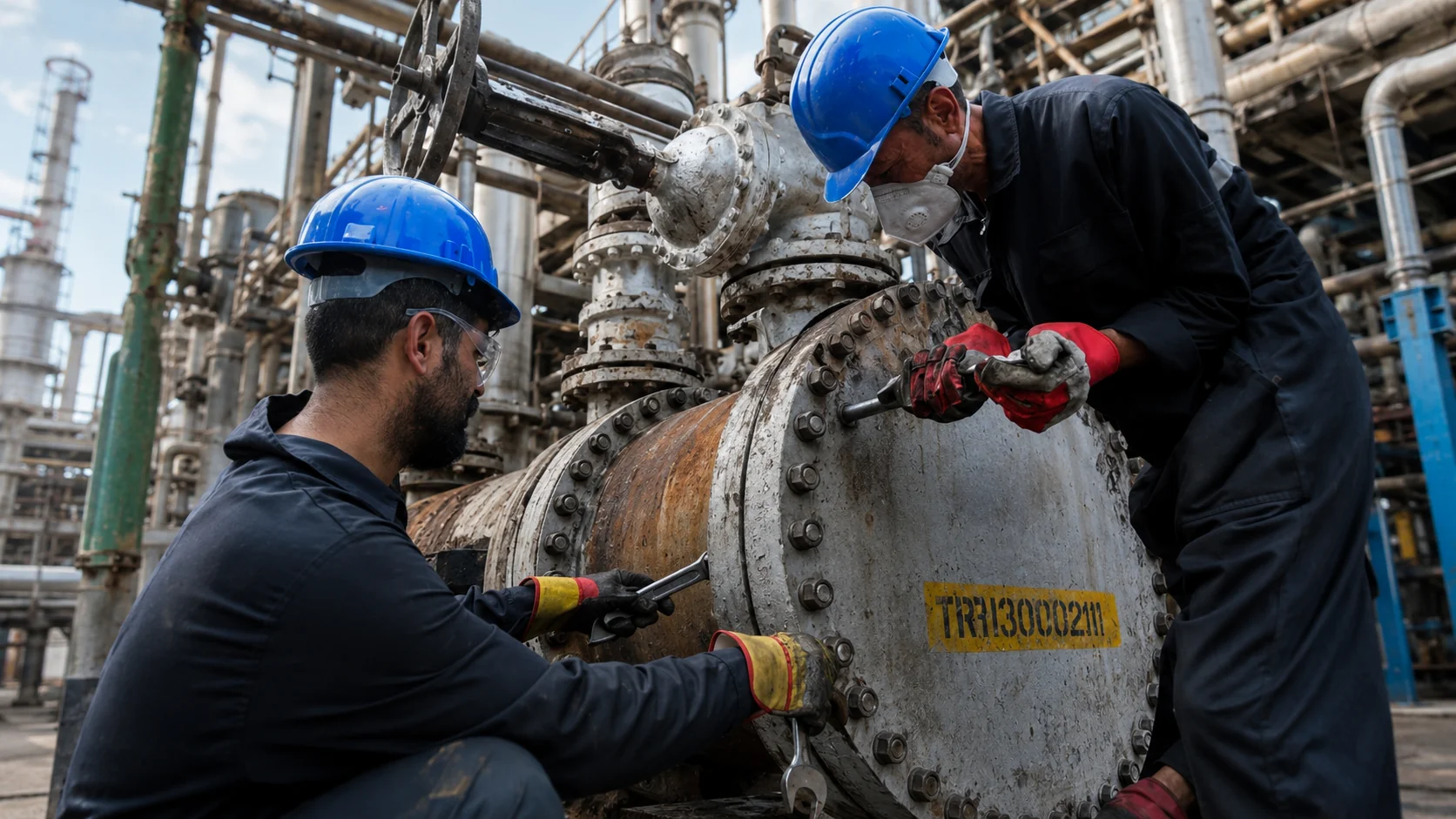

بازرسی تیوبها و بستر کاتالیست
بازرسی بصری و ادی کارنت پیش از شارژ برای تشخیص گرفتگی، خوردگی و آسیبهای احتمالی انجام میشود. هماهنگی دقیق مراحل بازرسی و شارژ کاتالیست از ایجاد گرفتگی، توزیع نامتوازن جریان و افزایش افت فشار جلوگیری میکند. بعد از بارگیری نیز افت فشار تیوبها و بستر با DP Tester کنترل میشود.

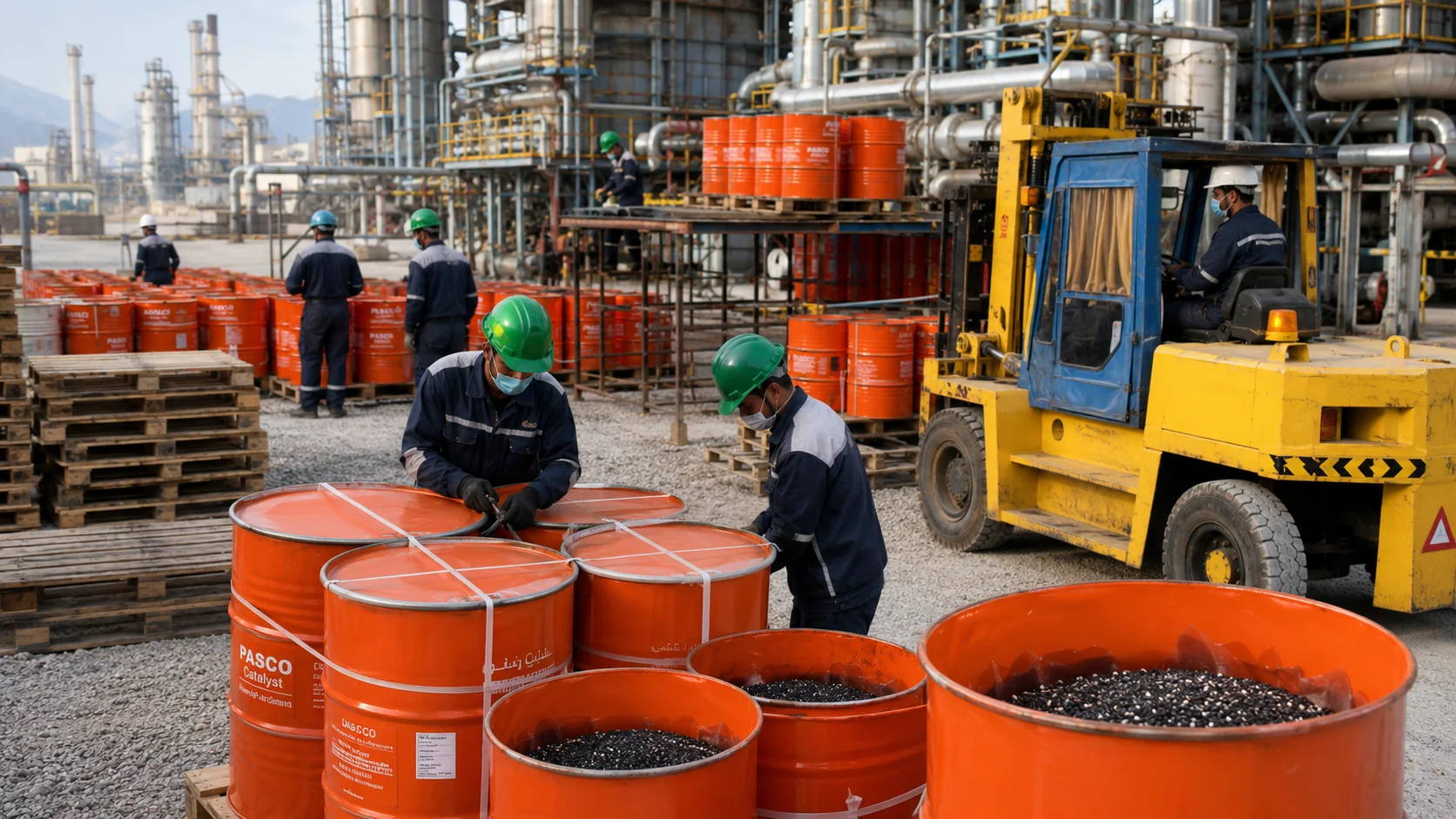

شارژ و بارگیری کاتالیست تازه
شارژ کنترلشده با Template، MIDC و ویبراسیون لودینگ. سرعت بارگیری کنترل میشود تا ذرات نشکنند و بستر یکنواخت بنشیند.
راکتورها و مخازن تحت پوشش خدمات کاتالیست هندلینگ
هر پروژه بر اساس نوع راکتور، نوع کاتالیست، ظرفیت، ارتفاع مکش، فاصله انتقال و الزامات HSE طراحی میشود. در پروژههای کاتالیست هندلینگ پتروشیمی، انتخاب روش اجرا و تجهیزات بر اساس نوع واحد فرایندی، شرایط راکتور، مشخصات کاتالیست و محدودیتهای عملیاتی سایت انجام میشود.

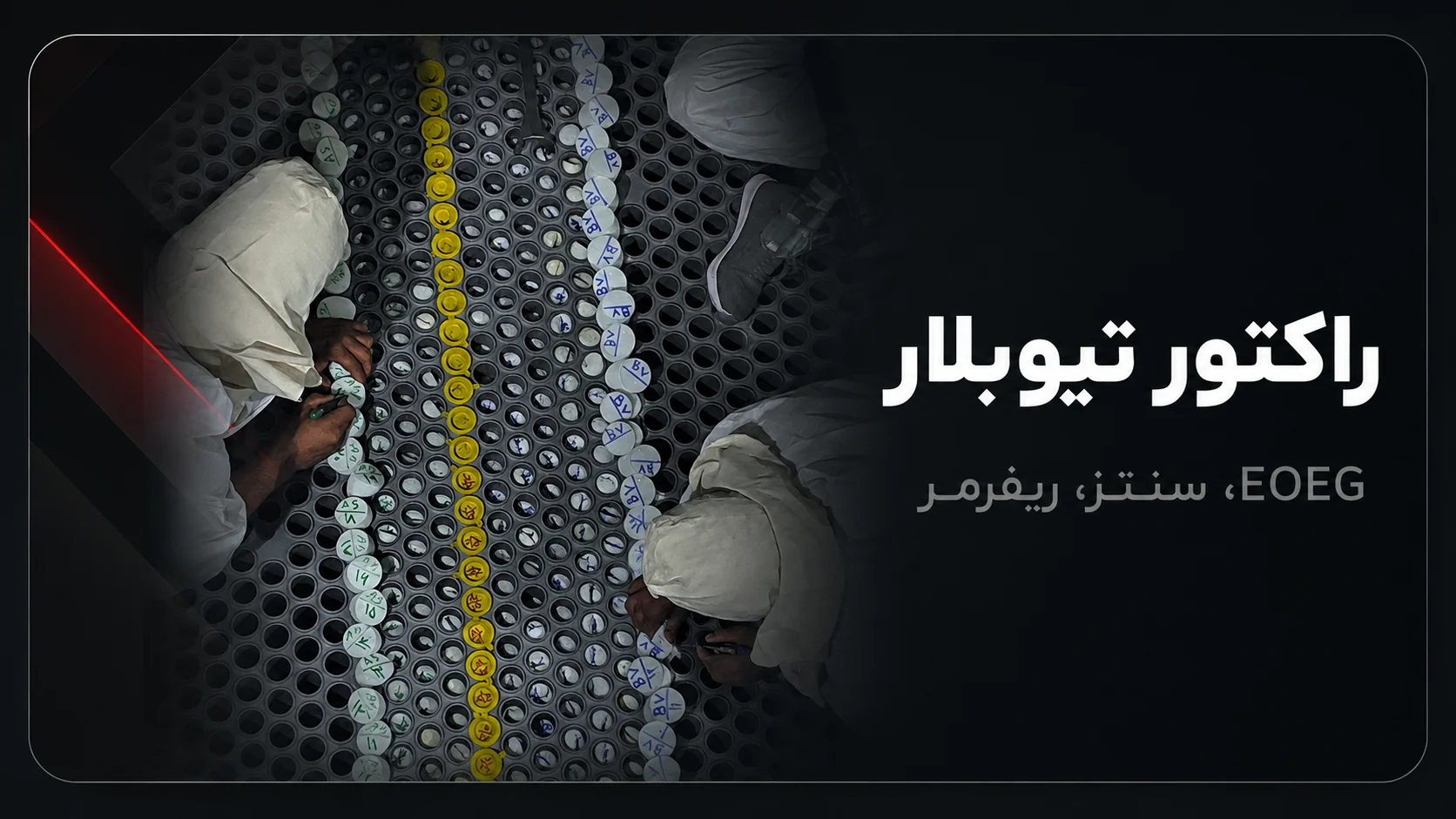

راکتور تیوبلار (EO/EG، سنتز، ریفرمر)
تخلیه و شارژ کاتالیست تیوببهتیوب با کنترل افت فشار و بازرسی ادی کارنت. حساسترین نوع از نظر یکنواختی بارگیری — یک تیوب ناهموار، کل توزیع جریان را به هم میزند.
تخلیه کاتالیست راکتور تیوبلار EO/EG

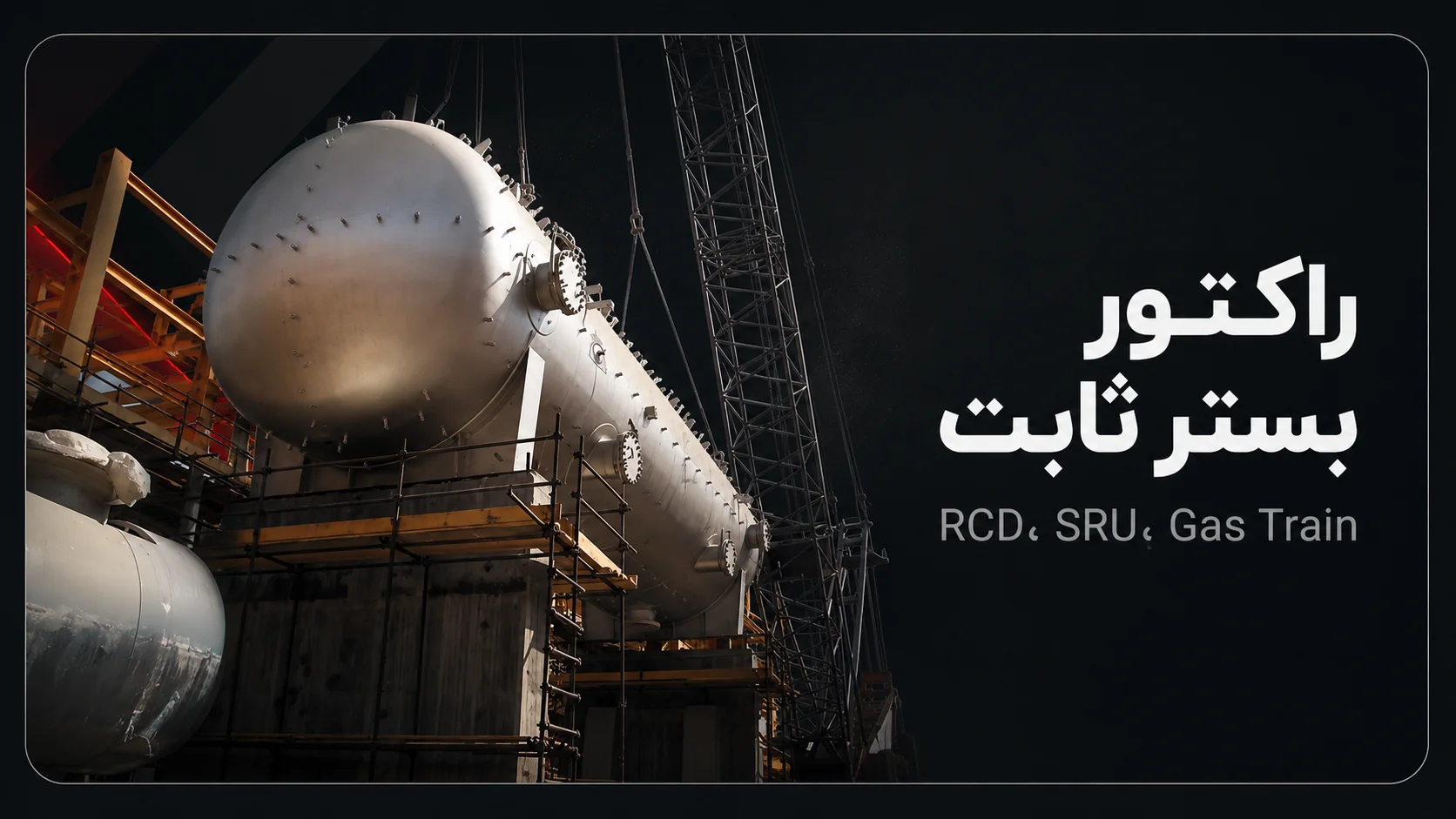

راکتور بستر ثابت (RCD، SRU، Gas Train)
تخلیه بسترهای چندلایه با جداسازی لایهها و جمعآوری fines. بسترهای سولفاتزا با کنترل شرایط inert و پروتکل ایمنی اختصاصی تخلیه میشوند.
تجهیزات تخلیه بستر ثابت

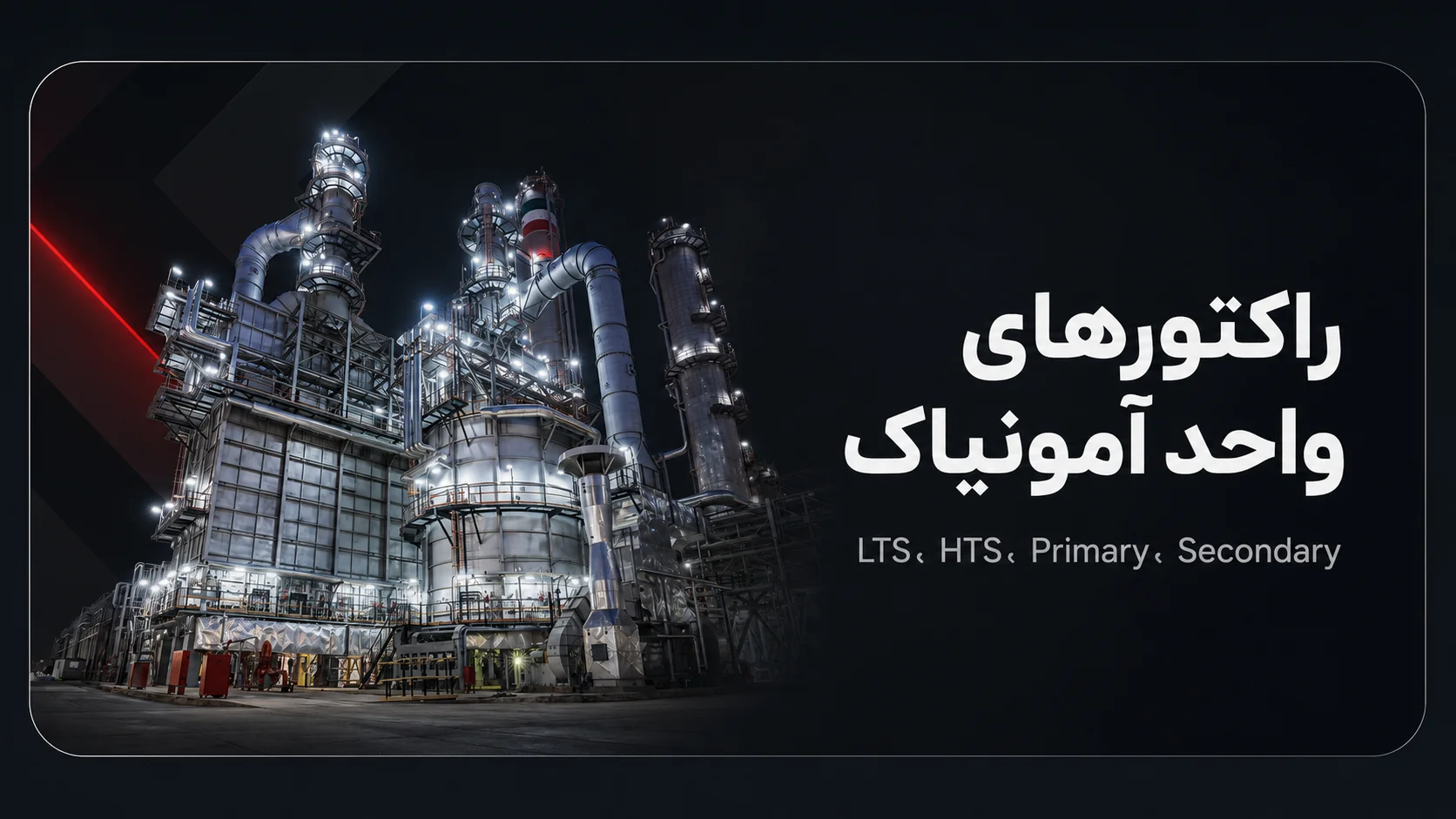

راکتورهای واحد آمونیاک (LTS، HTS، Primary، Secondary)
تخلیه و شارژ با کنترل رطوبت و جلوگیری از اکسیداسیون کاتالیست. هوای خشک با نقطهشبنم پایین در تمام مدت عملیات تأمین میشود.
تأمین هوای خشک پروژه

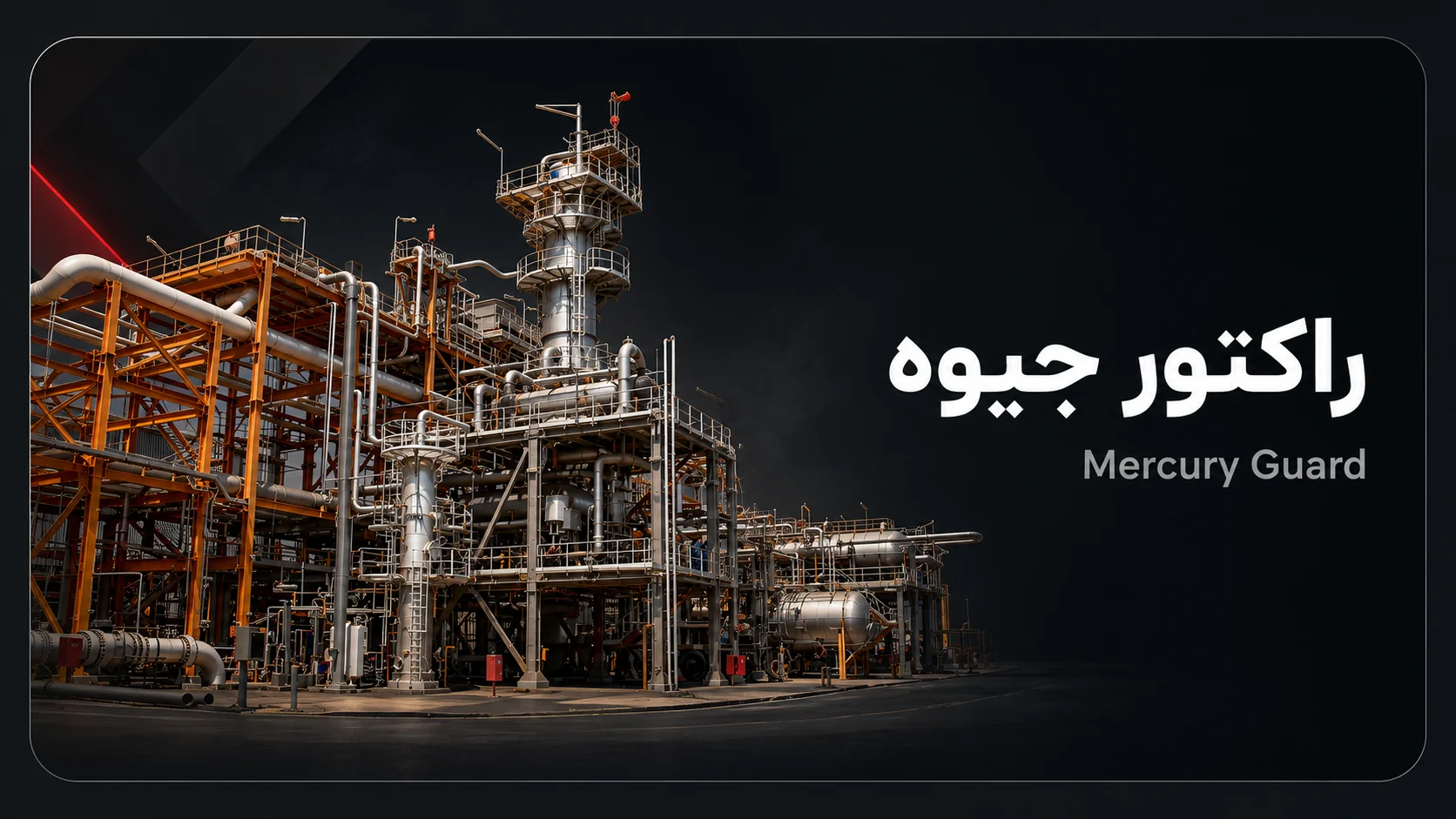

بستر جذب جیوه (Mercury Guard)
تخلیه جاذب اشباعشده با بالاترین سطح کنترل تماس و بستهبندی آببند. جاذب مصرفشده حاوی جیوه است و بهعنوان پسماند خطرناک مدیریت میشود.
پکیج ایمنی و پشتیبانی تنفسی

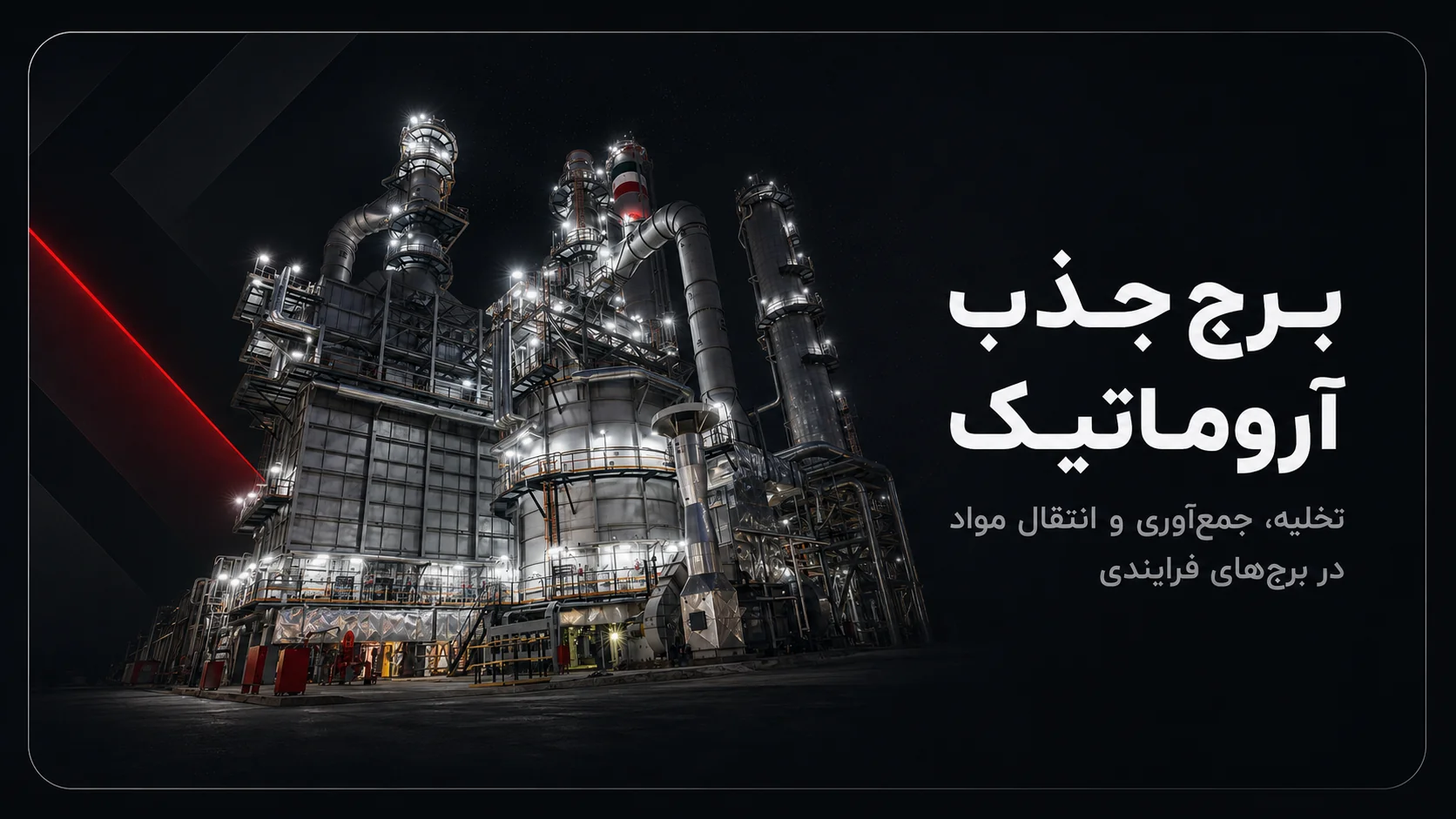

برج جذب آروماتیک
تخلیه، جمعآوری و انتقال مواد در برجهای فرایندی با ارتفاع زیاد. مسیر انتقال طولانی، ظرفیت مکش و قطر خرطومی را تعیین میکند.
سیستم انتقال مواد صنعتی

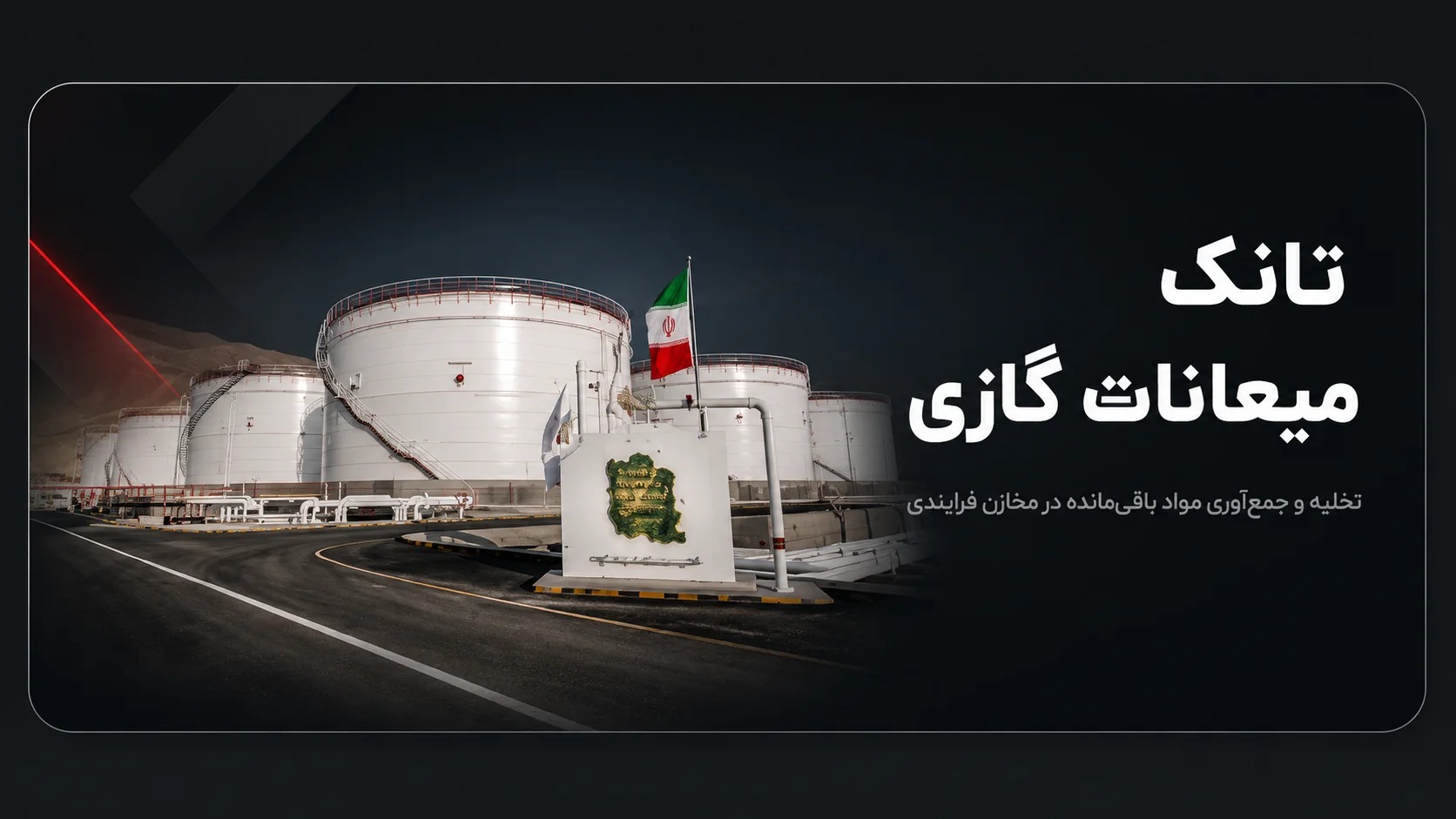

تانک میعانات گازی
تخلیه مواد باقیمانده و لجن ته مخزن با کنترل بخارات. مکش مایعات و جامدات با یک سیستم، بدون نیاز به تجهیز جداگانه.
مکش مایعات صنعتیپکیج تجهیزات کاتالیست هندلینگ
هر پروژه ترکیبی از شش پکیج زیر است. بسته به نوع راکتور، الزامات HSE و روش همکاری، پکیج نهایی چیده میشود — چه اجرای پیمانکاری کامل بخواهید، چه فقط اجاره تجهیزات.
تجهیزات اندازهگیری فشار و تست
کنترل افت فشار بستر و تیوبها پس از بارگیری با دی پی تستر، مانومتر مرجع و تجهیزات سنجش جریان. عددی که این پکیج میدهد تنها راه اثبات این است که چیدمان کاتالیست یکنواخت انجام شده.
تجهیزات ایمنی پروژه
ست پشتیبانی تنفسی LSS و پایش پیوسته گاز برای ورود ایمن نفر به فضای بسته و محیط inert. هیچ نفری بدون این پکیج وارد راکتور نمیشود.
تجهیزات بازرسی و نظافت راکتور
تفنگ پنوماتیک Goodway JetLoad، تفنگ شلیک فوم JetLaunch، سندبلاست پرتابل Clemco Classic، فوم بال و ویدئواسکوپ صنعتی Evident IPLEX One.
تجهیزات تخلیه راکتور تیوبلار و بستر ثابت
مکنده صنعتی دائمکار، هاپر تخلیه و نازل و خرطومی تخصصی. هسته عملیات؛ انتخاب تجهیز مستقیماً به نوع راکتور و دانهبندی کاتالیست بستگی دارد.
تجهیزات شارژ و بارگیری کاتالیست
بارگیری جورابی (Sock Loading)، دستگاه کست لودینگ، بارگیری ماژولار، هاپر بارگیری و هاپر تحت نیتروژن. روش بارگیری، عمر کاتالیست را تعیین میکند.
تجهیزات عمومی و زیرساخت پروژه
پکیج ازت، کمپرسور، کانتینر و کانکس سایت. در بیشتر سایتها این زیرساخت پای راکتور موجود نیست؛ همان چیزی که بقیه تجهیزات روی آن کار میکنند.
تجهیزات اندازهگیری فشار و تست
پس از بارگیری، یکنواختی چیدمان کاتالیست باید عددی تأیید شود. این پکیج همان ابزاری است که نشان میدهد بارگیری درست انجام شده یا باید اصلاح شود.

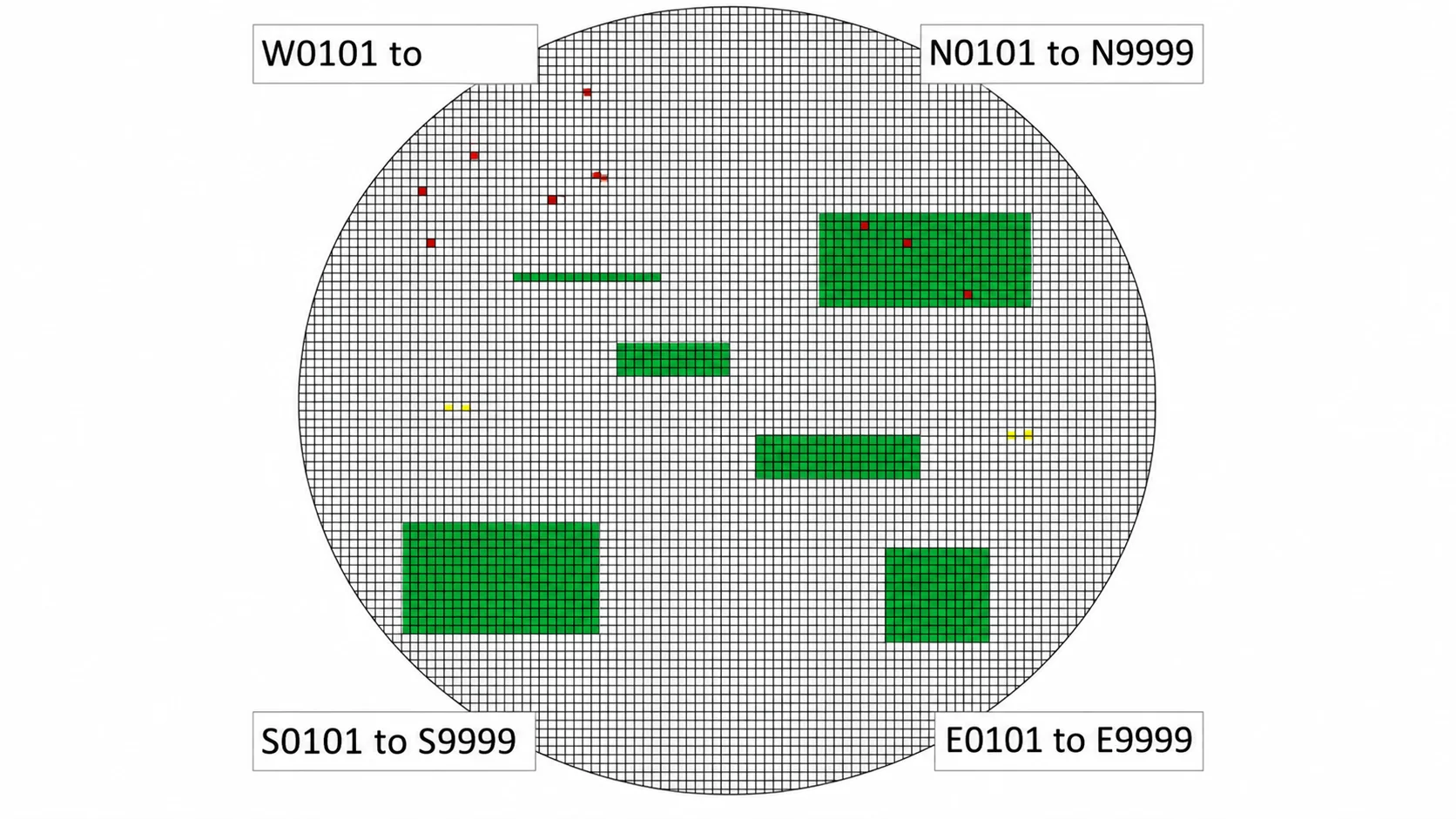

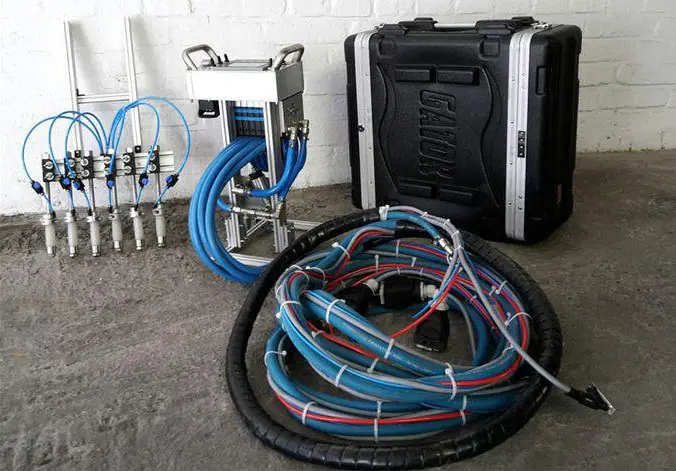

دی پی تستر (DP Tester)
اندازهگیری افت فشار بستر یا تکتک تیوبها پس از بارگیری. تیوبهایی که عددشان خارج از محدوده باشد شناسایی و اصلاح میشوند، پیش از اینکه واحد راهاندازی شود.

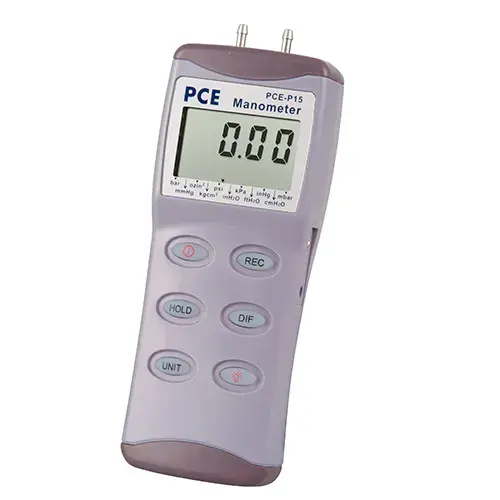

مانومتر و فشارسنج مرجع کالیبره
ابزار مرجع برای صحتسنجی اعداد ثبتشده. بدون مرجع کالیبره، عدد افت فشار قابل استناد نیست و کارفرما نمیتواند به گزارش تکیه کند.

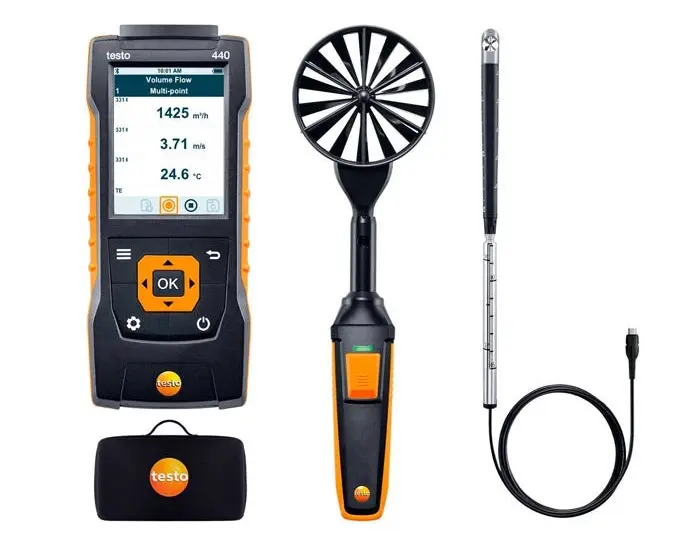

تجهیزات سنجش جریان هوا
کنترل دبی هوای عبوری هنگام تست. مقایسه تیوبها با یکدیگر فقط زمانی معنا دارد که همه با جریان یکسان تست شده باشند.

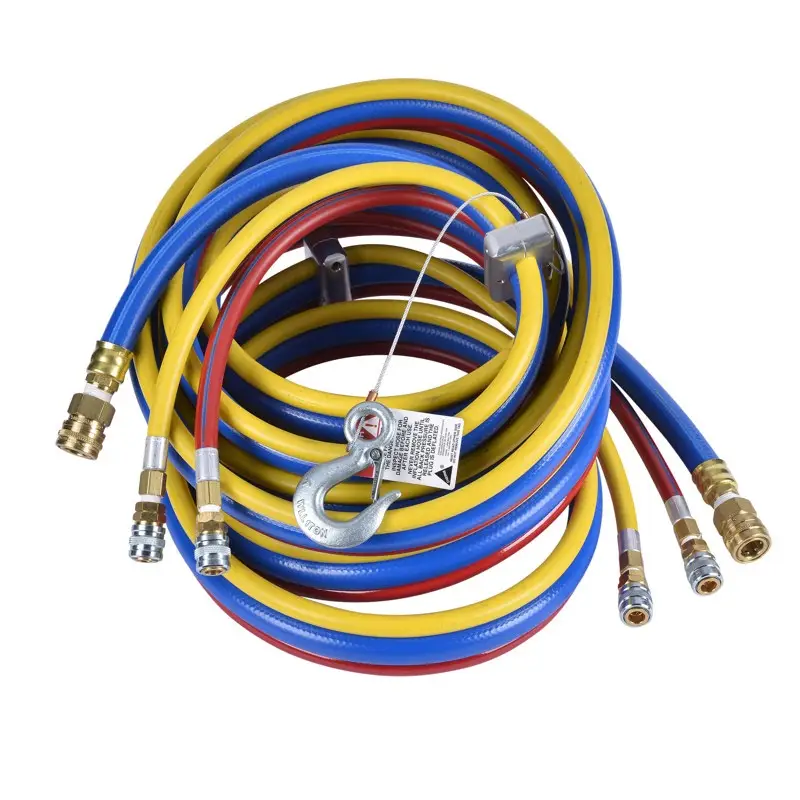

شلنگ و اتصالات تست
اتصال آببند به دهانه تیوب یا نازل بستر. نشتی در اتصال، عدد افت فشار را غلط نشان میدهد و کل تست را بیاعتبار میکند.

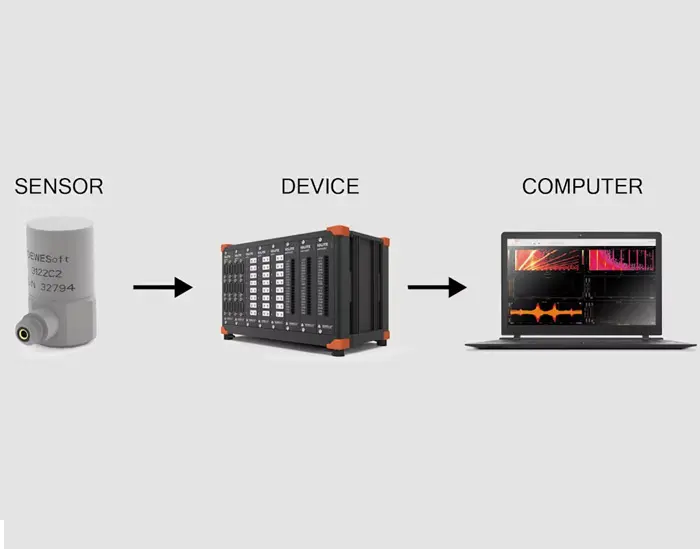

فرم و نرمافزار ثبت داده تیوببهتیوب
ثبت عدد هر تیوب بهصورت جداگانه و مقایسه با محدوده مجاز. خروجی، گزارش قابل استناد پروژه است — نه یک تأیید شفاهی.
تجهیزات ایمنی پروژه
هر پروژهای که ورود نفر به فضای بسته یا محیط inert دارد، پیش از هر تجهیز دیگری به این پکیج نیاز دارد.

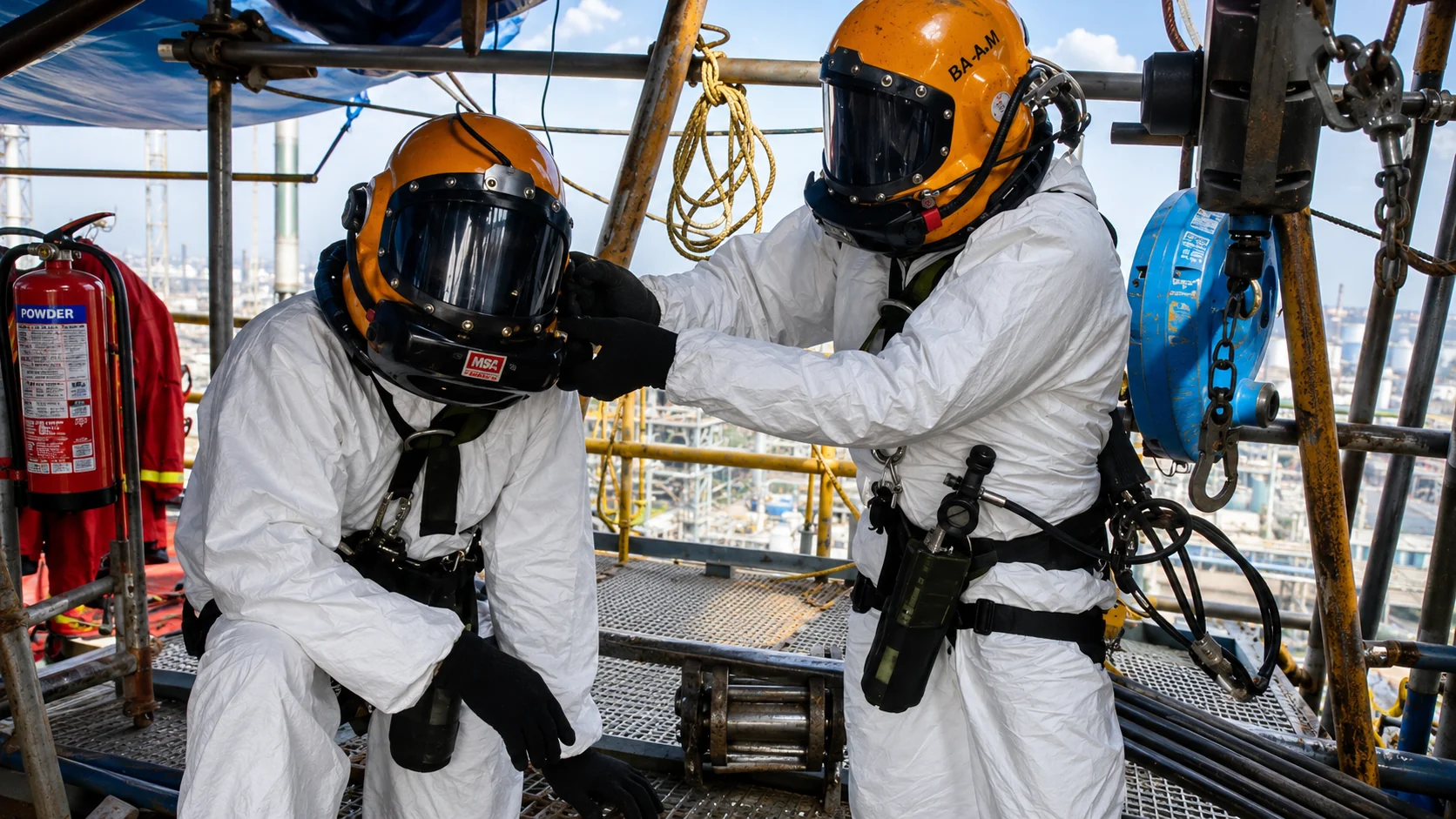

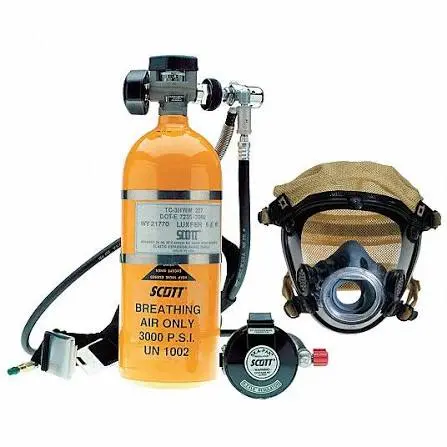

ست پشتیبانی تنفسی LSS
تأمین هوای تنفسی پیوسته برای نفرات داخل راکتور، با مخزن ذخیره اضطراری و کنترل فشار خط. پیشنیاز هر ورودی به فضای بسته و محیط inert است.

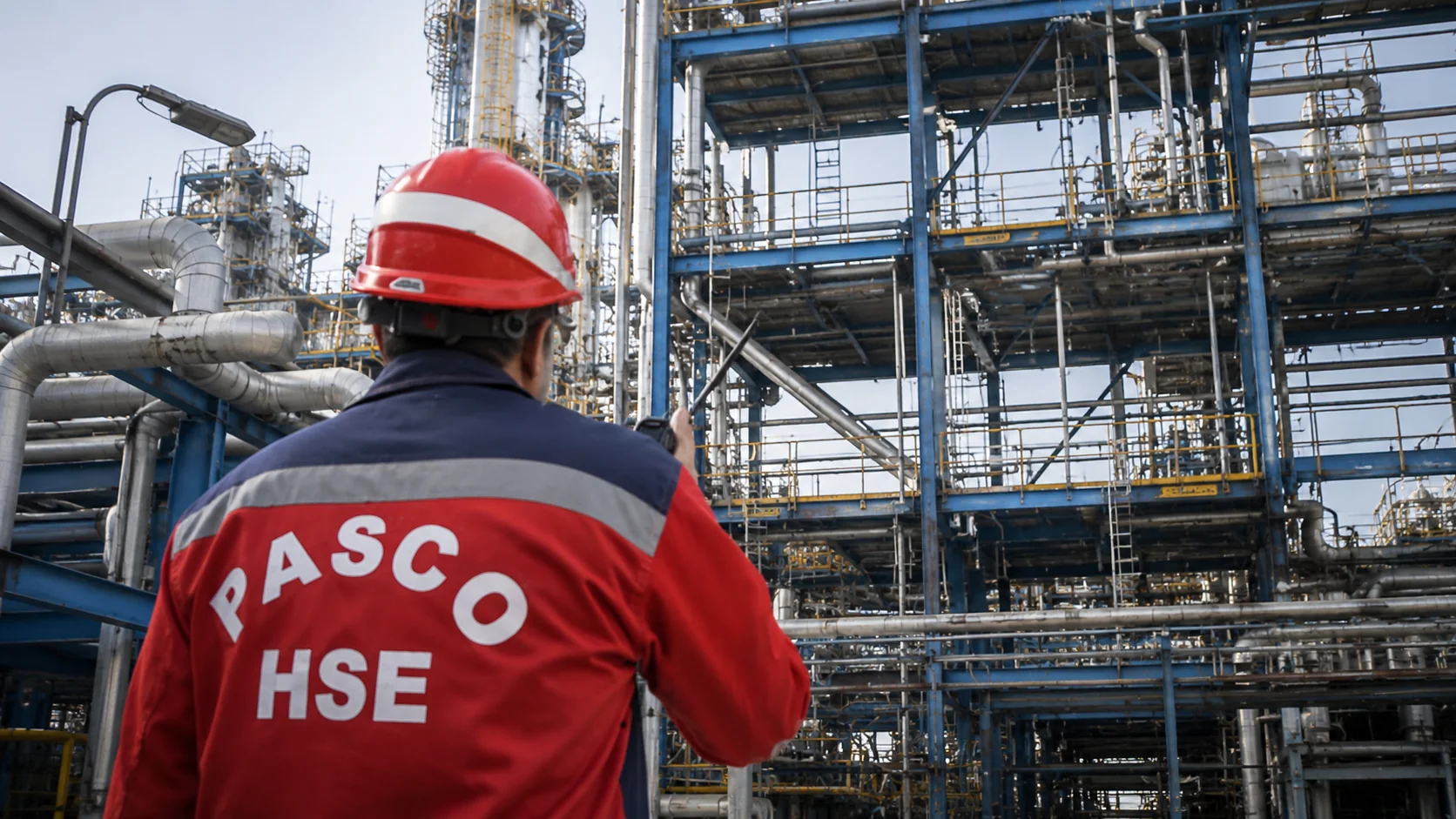

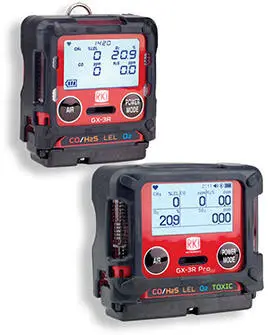

پایش پیوسته گاز
پایش اکسیژن، گازهای سمی و قابل اشتعال داخل راکتور با هشدار صوتی و تصویری، در تمام مدت حضور نفر.

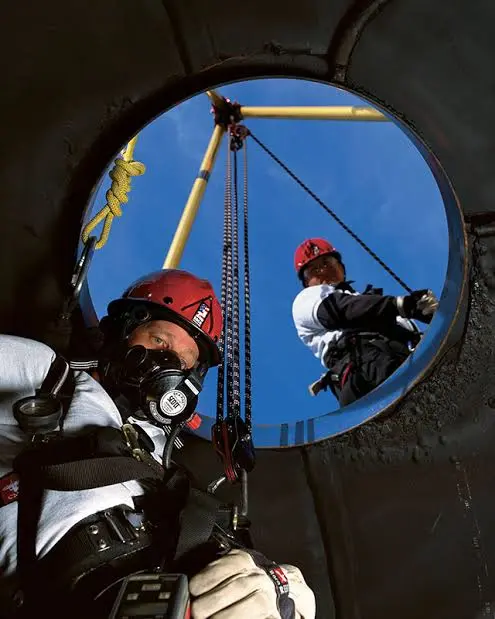

تجهیزات ورود و نجات
سهپایه، وینچ نجات، هارنس و تجهیزات ارتباطی برای خروج سریع نفر در شرایط اضطراری.
تجهیزات بازرسی و نظافت راکتور
بین تخلیه و شارژ، پنجرهای هست که فقط در آن میتوان جداره تیوبها را تمیز کرد و وضعیت واقعیشان را دید. این پکیج برای همان پنجره است.
تفنگ پنوماتیک شلیک فوم Goodway JetLoad
شلیک فوم بال با هوای فشرده به داخل تیوب. فوم با عبور از طول تیوب، رسوب و باقیمانده کاتالیست را با خود بیرون میآورد.

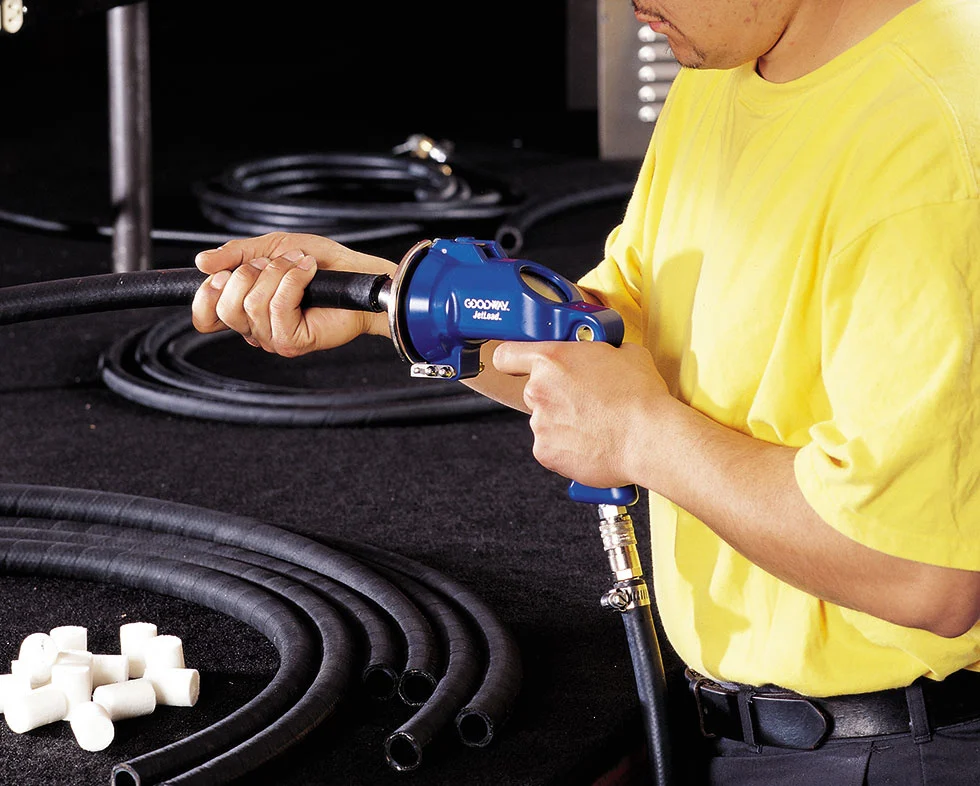

تفنگ شلیک فوم Goodway JetLaunch با مجموعه نازلها
نازلهای متنوع متناسب با قطر داخلی تیوب. در راکتورهای تیوبلار با تعداد بالای تیوب، سرعت پاکسازی مستقیماً روی طول پنجره اورهال اثر میگذارد.

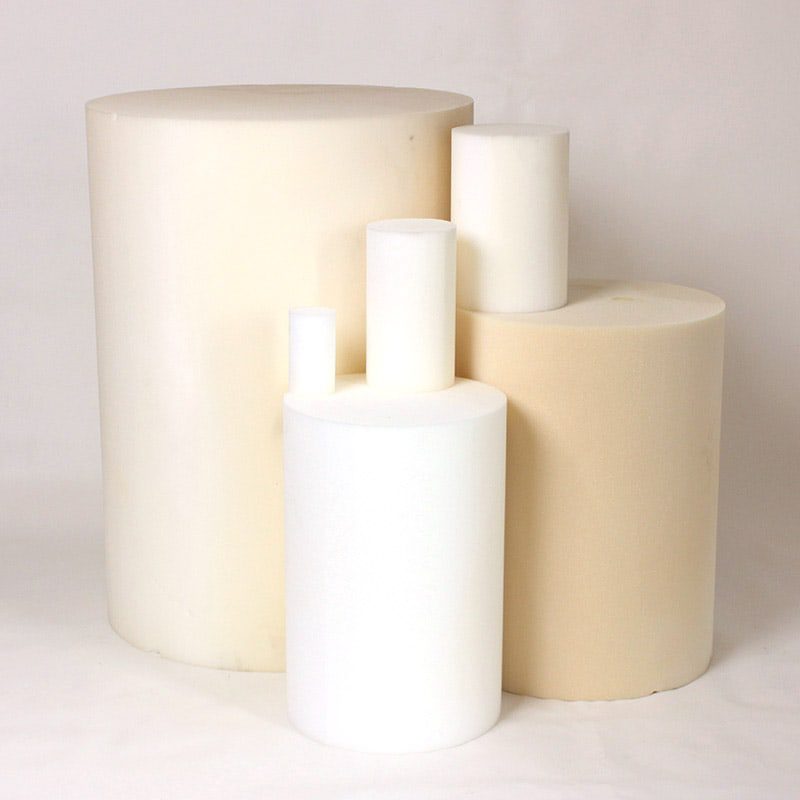

فوم بال
در قطرها و درجات سختی مختلف، متناسب با قطر داخلی تیوب و میزان رسوب. مصرفی پروژه است و برای هر تیوب چند بار تکرار میشود.

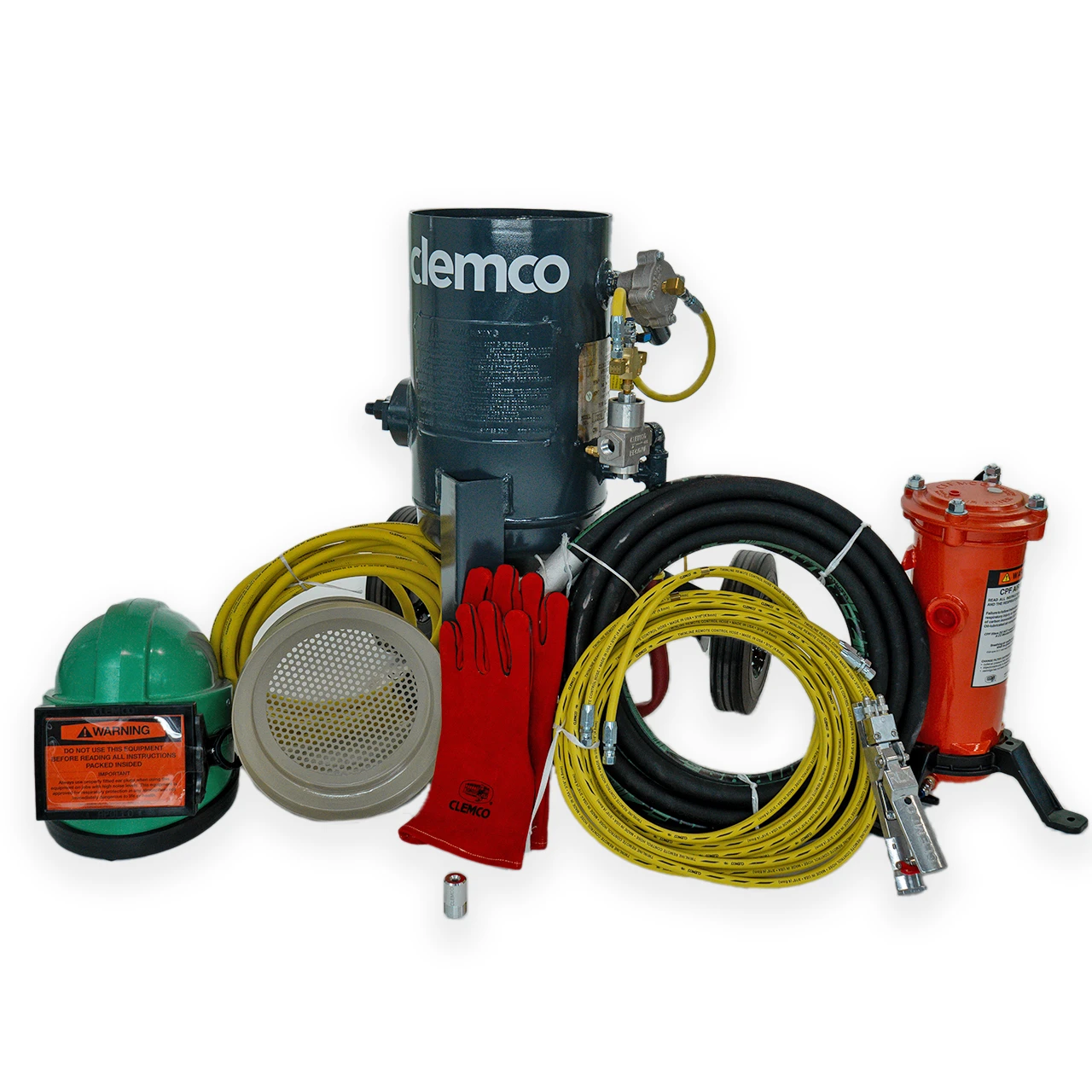

سندبلاست پرتابل Clemco Classic
برای رسوب سخت و کک چسبیده که با فوم پاک نمیشود. آمادهسازی سطح جداره پیش از بازرسی، تا نتیجه بازرسی معتبر باشد.

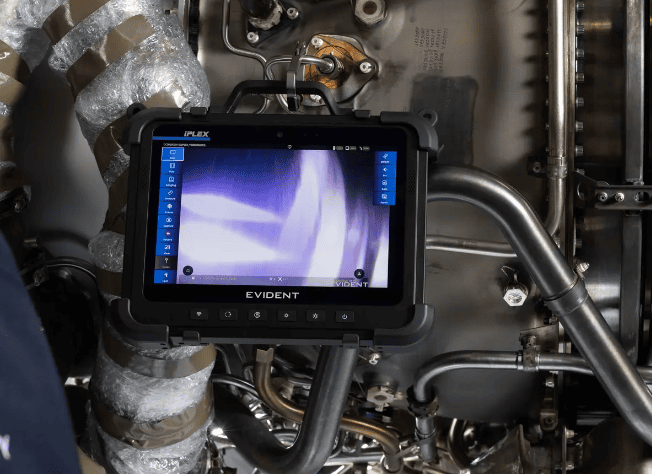

ویدئواسکوپ صنعتی Evident IPLEX One
بازرسی تصویری داخل تیوب و بستر برای شناسایی گرفتگی، خوردگی، باقیمانده کاتالیست و آسیب سطحی — با امکان ثبت تصویر برای گزارش کارفرما.

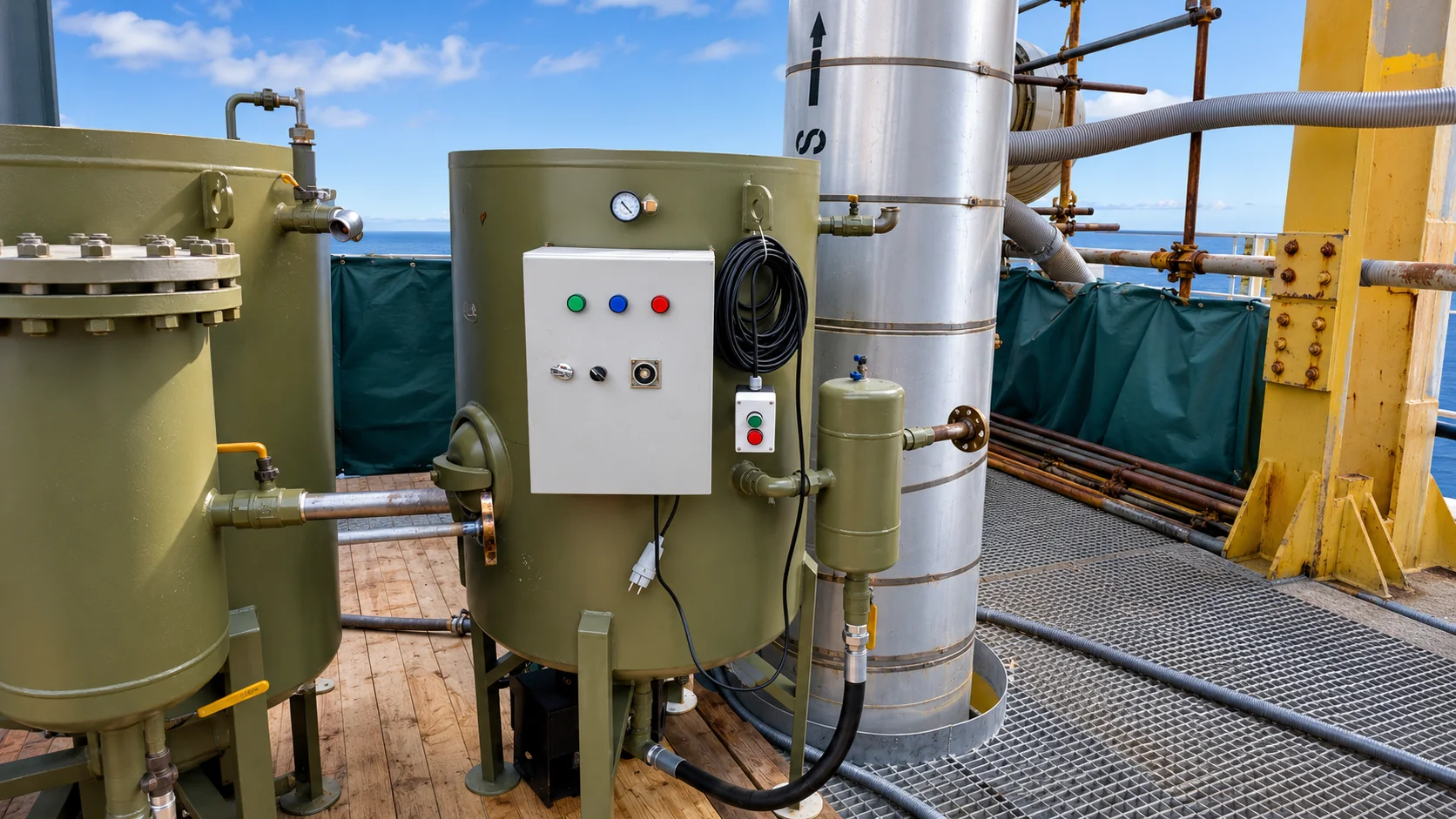

تجهیزات تخلیه راکتور تیوبلار و بستر ثابت
هسته عملیات کاتالیست هندلینگ. انتخاب تجهیز در این پکیج مستقیماً به نوع راکتور، دانهبندی کاتالیست و ارتفاع مکش بستگی دارد.

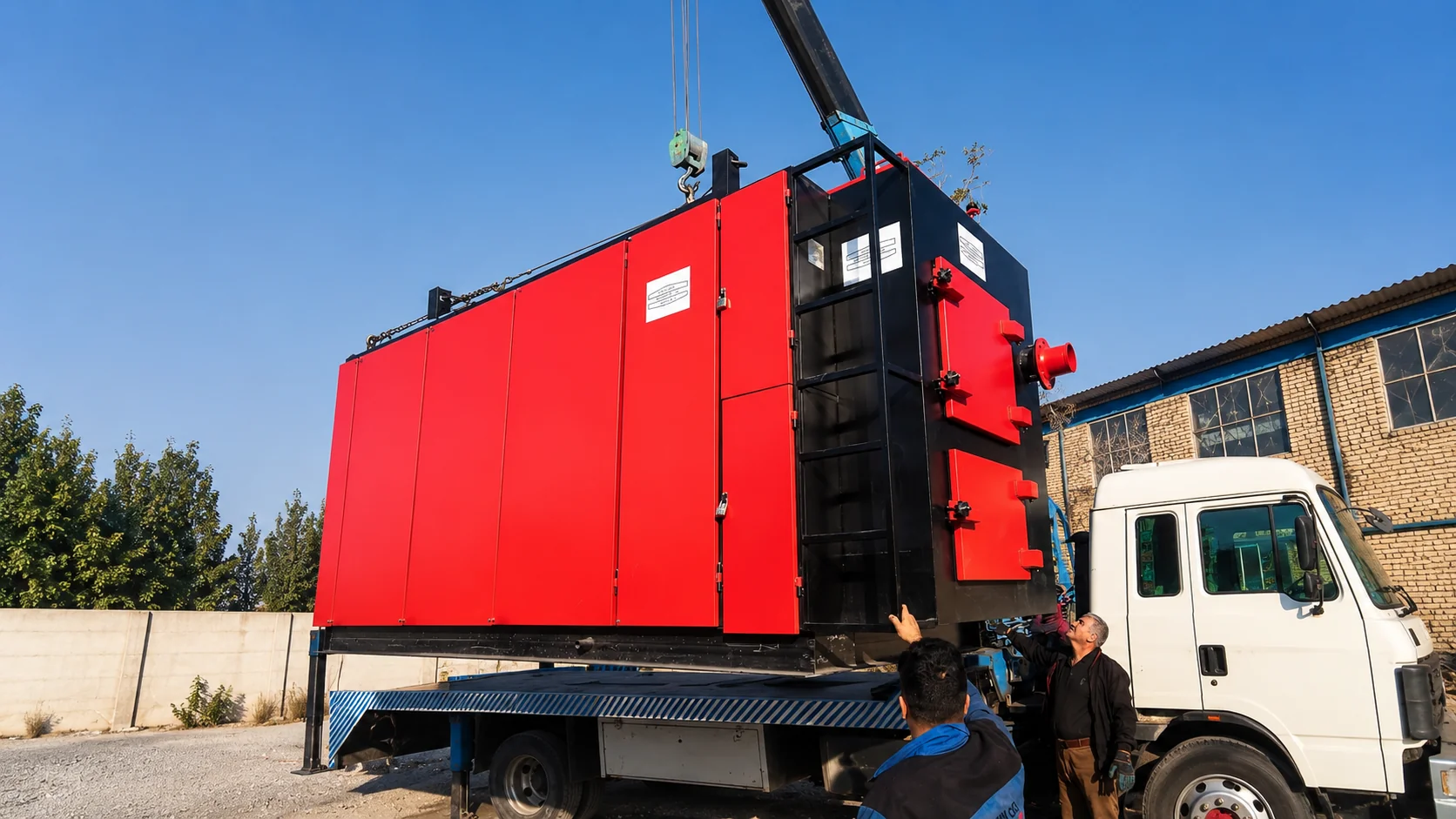

مکنده صنعتی کاتالیست
واحد مکش دائمکار برای تخلیه کاتالیست مستعمل، جمعآوری fines و انتقال مواد از منهول، نازل تخلیه یا مسیرهای دسترسی محدود.

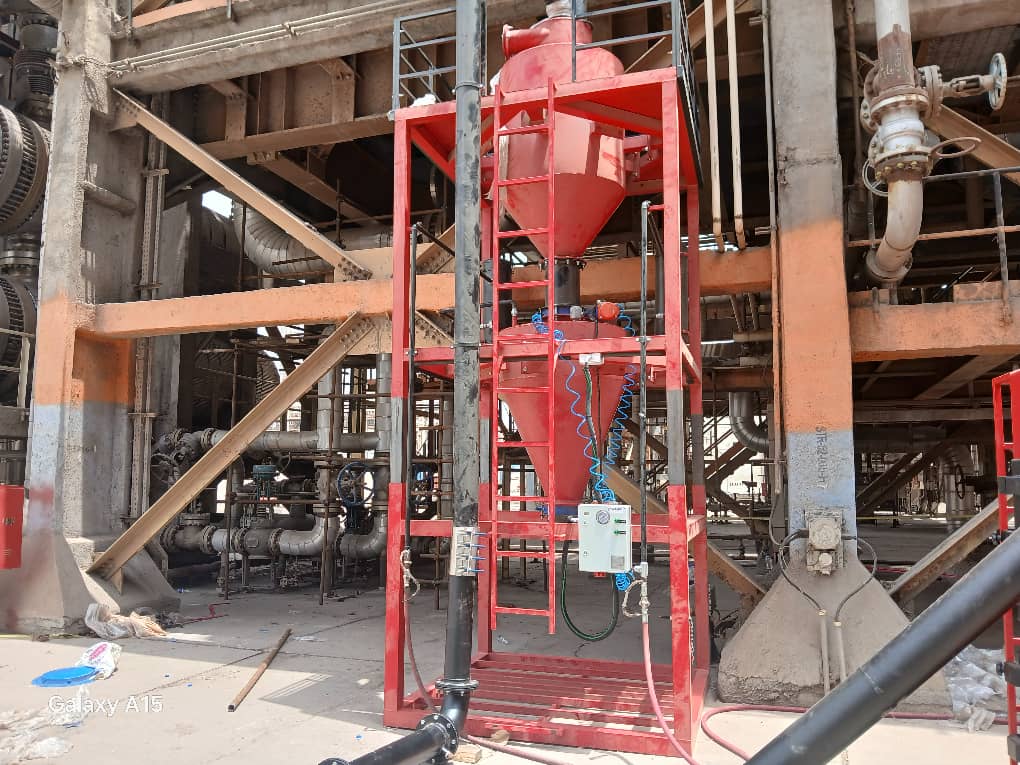

هاپر تخلیه
جمعآوری کاتالیست خروجی و انتقال کنترلشده به درام، بیگبگ یا مخزن واسط، بدون تماس مواد با محیط و بدون پخش گردوغبار.

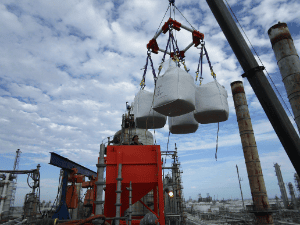

نازل و خرطومی تخصصی
خرطومی مقاوم به سایش و نازلهای متناسب با قطر تیوب و هندسه بستر، برای دسترسی به نقاط کور راکتور.

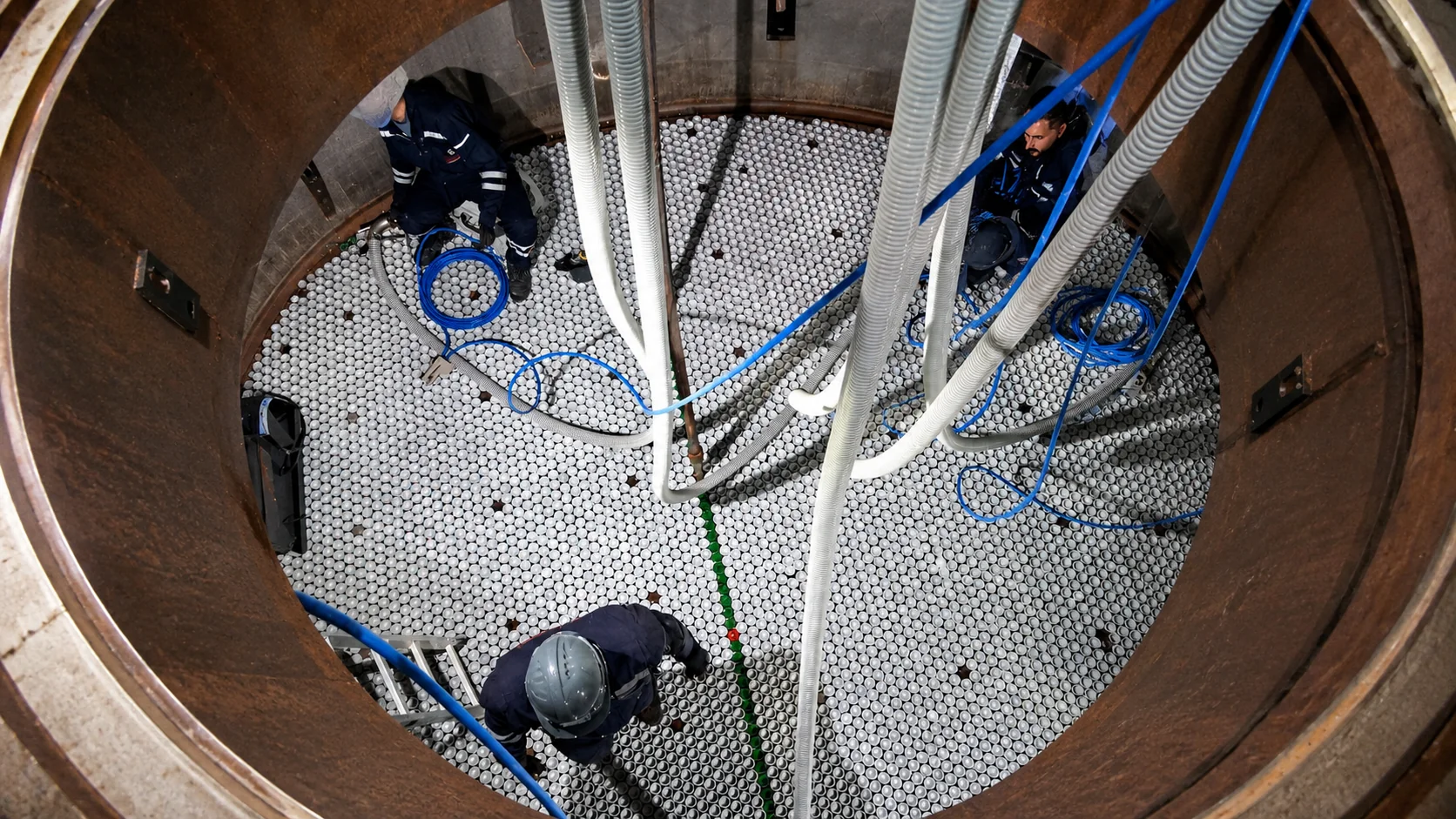

تجهیزات شارژ و بارگیری کاتالیست
روش بارگیری تعیین میکند کاتالیست تازه با چه چگالی و چه میزان شکستگی در بستر بنشیند — و همین، عمر مفید کاتالیست و افت فشار واحد را تعیین میکند.

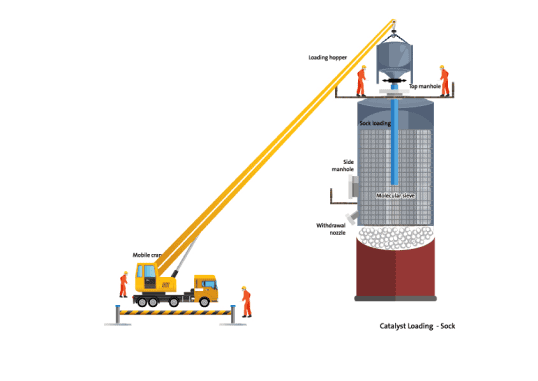

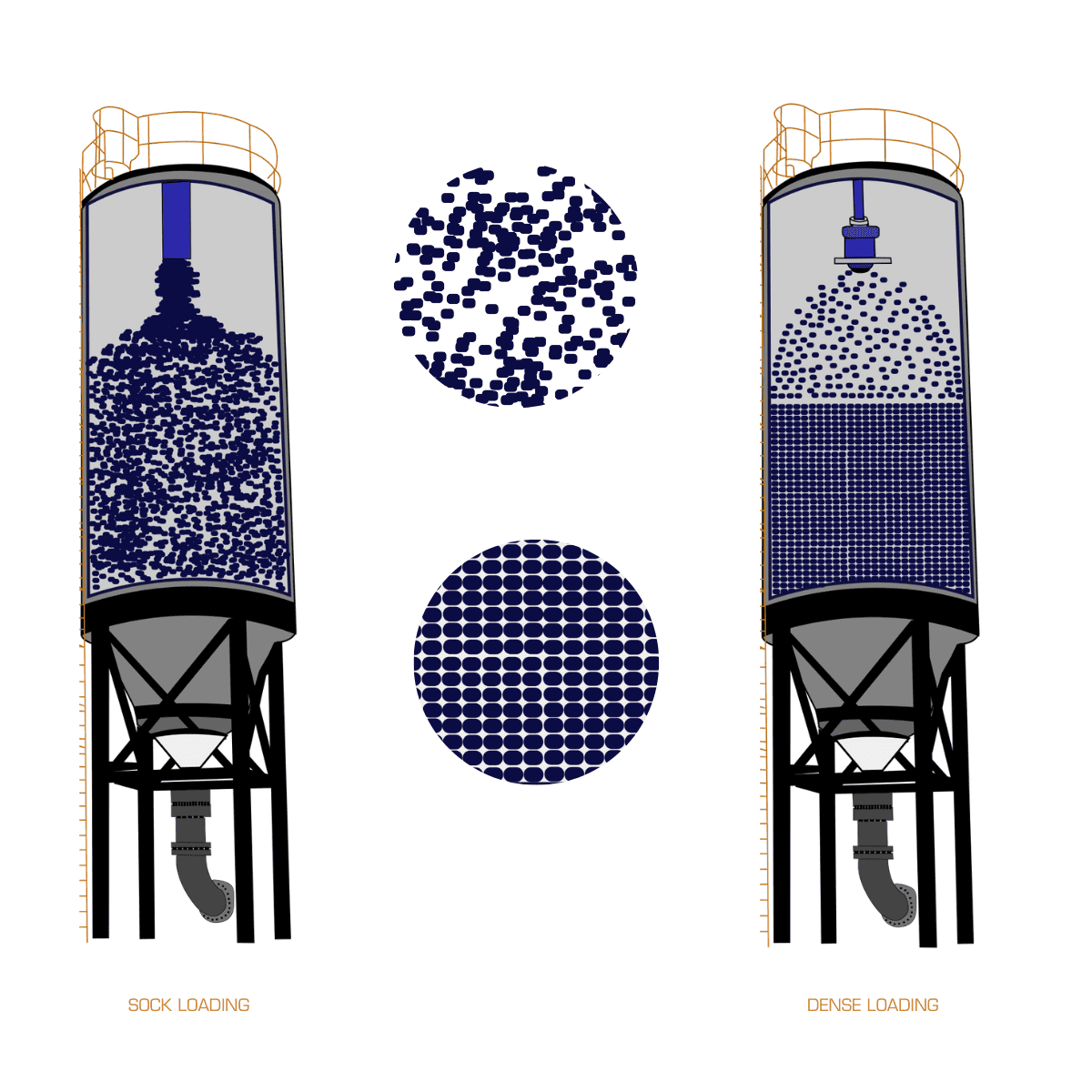

بارگیری جورابی (Sock Loading)
هدایت کاتالیست از طریق آستین پارچهای تا نزدیکی سطح بستر، برای کاهش ارتفاع سقوط ذرات و جلوگیری از شکستگی.

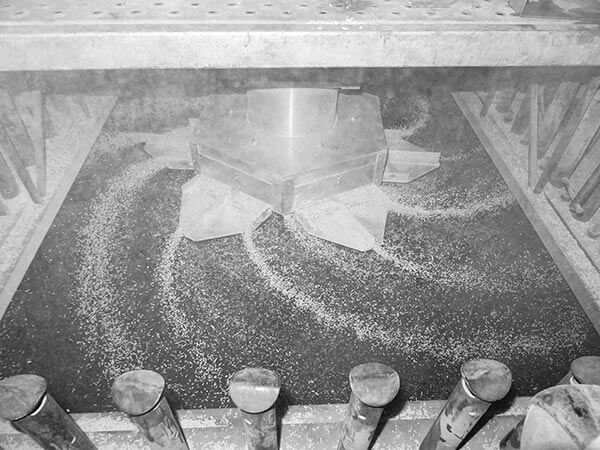

دستگاه کست لودینگ
بارگیری چگال و یکنواخت با توزیع کنترلشده ذرات در سطح بستر؛ روش انتخابی وقتی چگالی بارگیری و افت فشار یکسان اهمیت دارد.

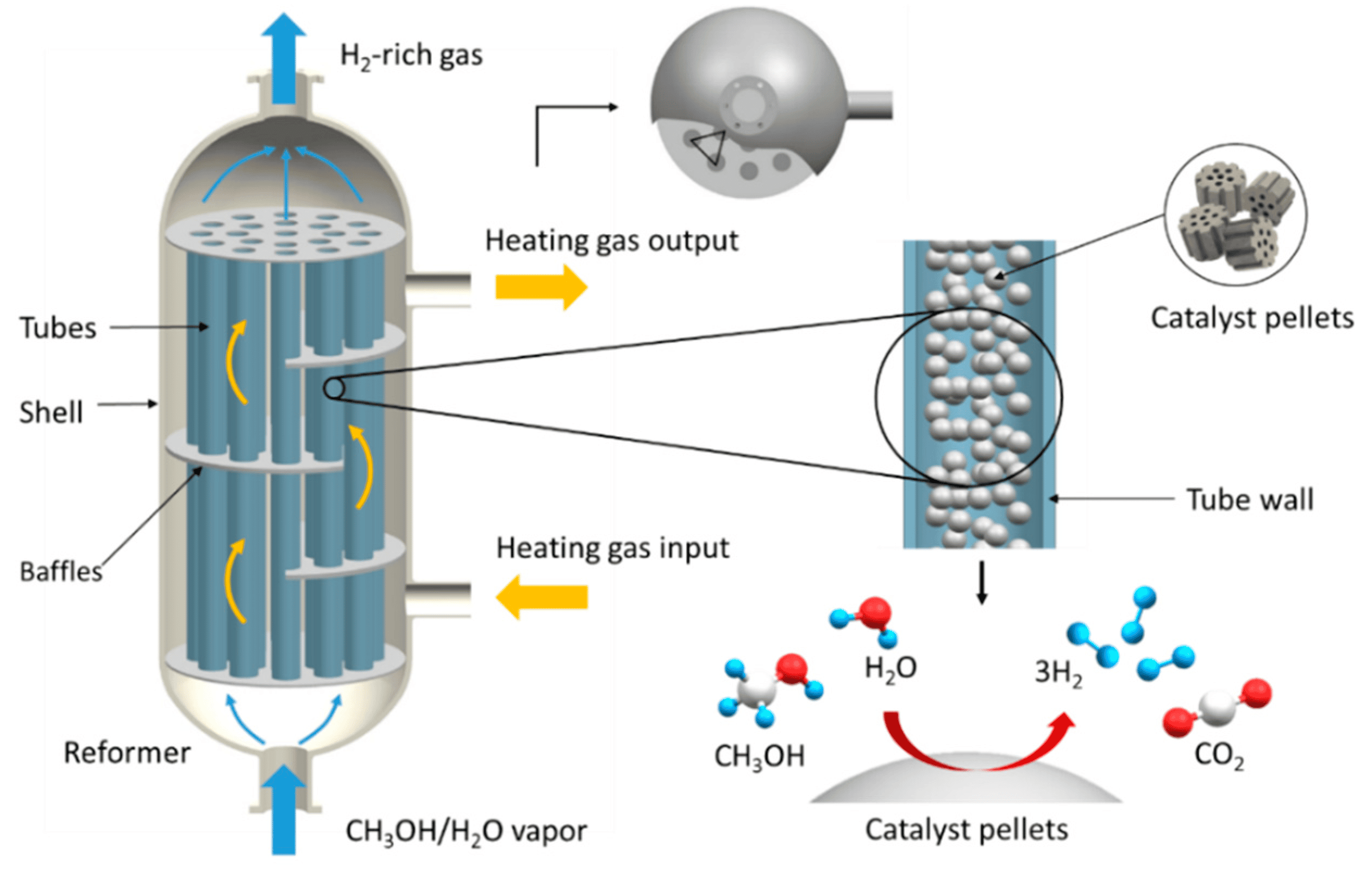

سیستم ماژولار بارگیری
بارگیری همزمان چند تیوب با ماژولهای قابل تنظیم، برای کوتاهکردن زمان شارژ در راکتورهای تیوبلار پرتعداد.
هاپر بارگیری (Loading Hopper)
تغذیه پیوسته و کنترلشده کاتالیست تازه به مسیر بارگیری، با کنترل نرخ ریزش.

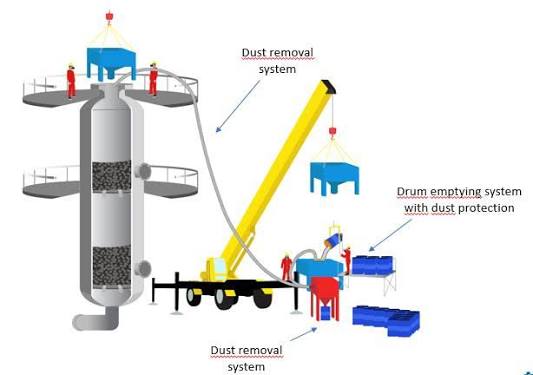

هاپر بارگیری تحت نیتروژن
بارگیری در اتمسفر inert برای کاتالیستهای حساس به رطوبت و اکسیداسیون — مثل واحدهای آمونیاک و هیدروژناسیون.
تجهیزات عمومی و زیرساخت پروژه
در بیشتر سایتها، نیتروژن، هوای فشرده و فضای کار پای راکتور در دسترس نیست. این پکیج همان زیرساختی است که بقیه تجهیزات روی آن کار میکنند.

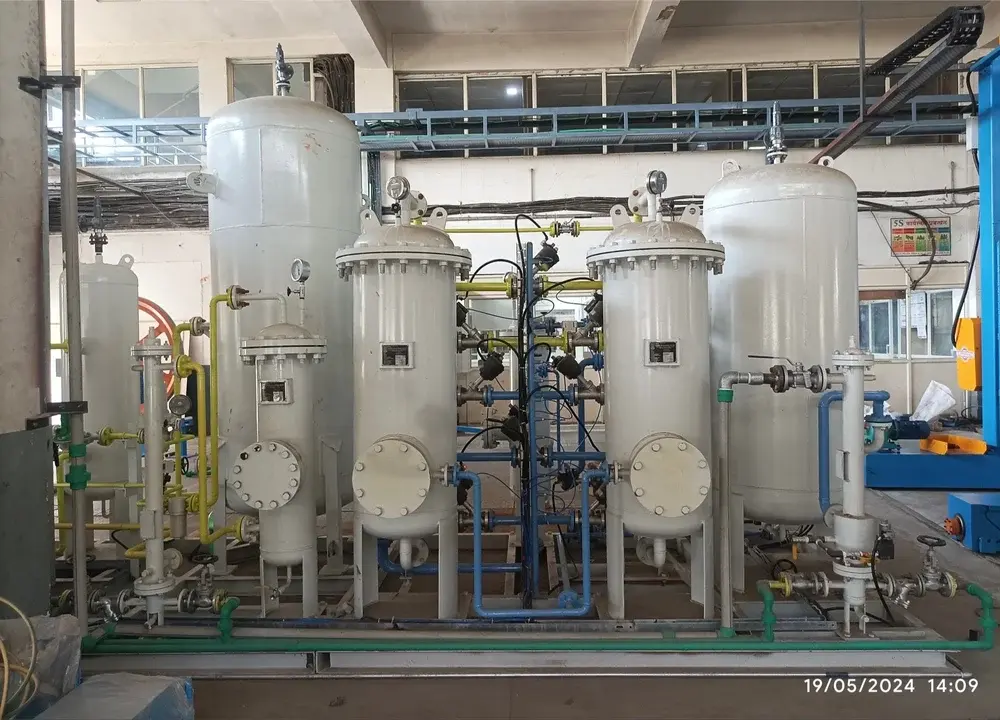

پکیج ازت
تأمین نیتروژن برای ایجاد و حفظ اتمسفر inert داخل راکتور، در تخلیه و بارگیری کاتالیستهای حساس به اکسیداسیون.

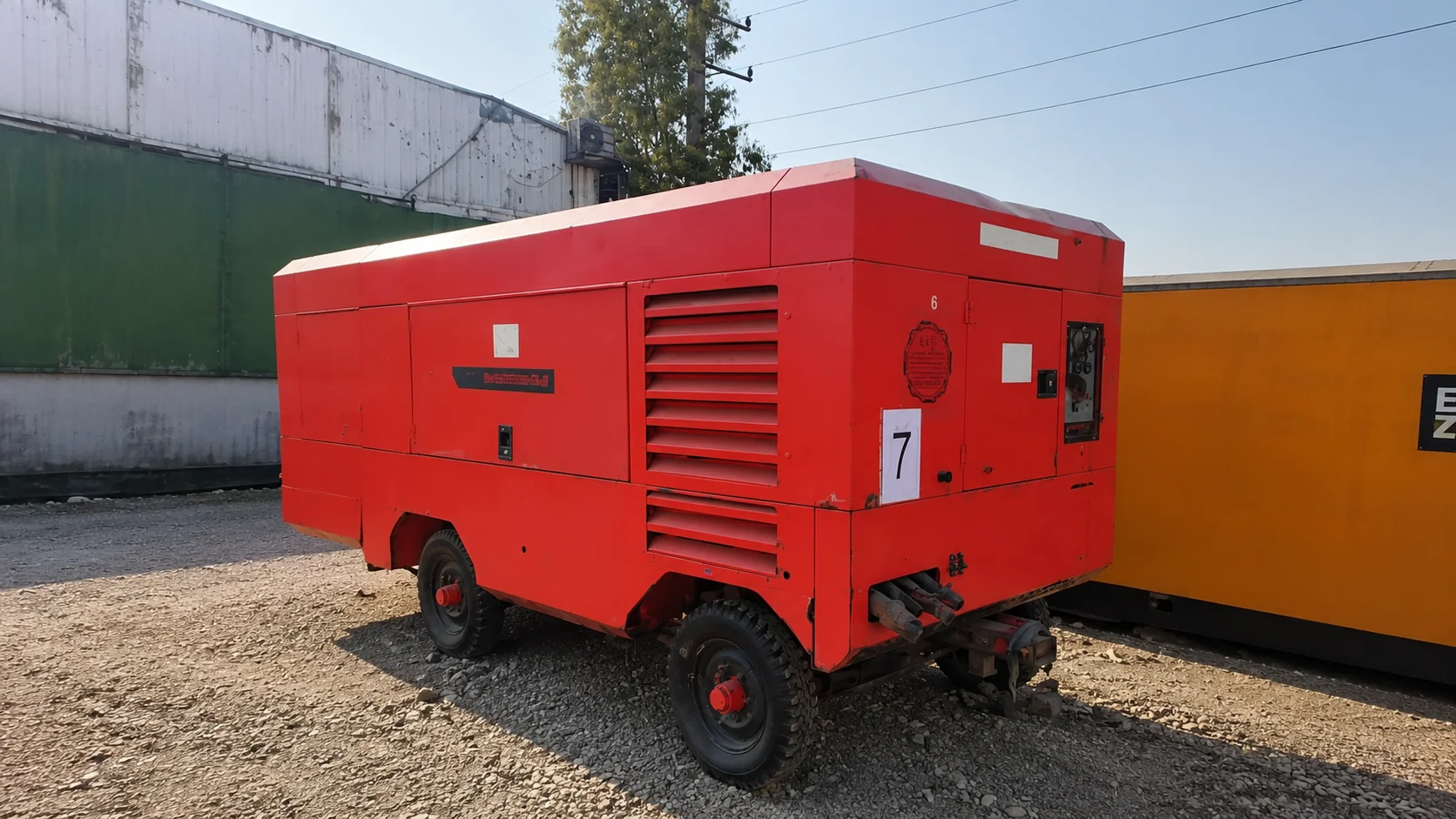

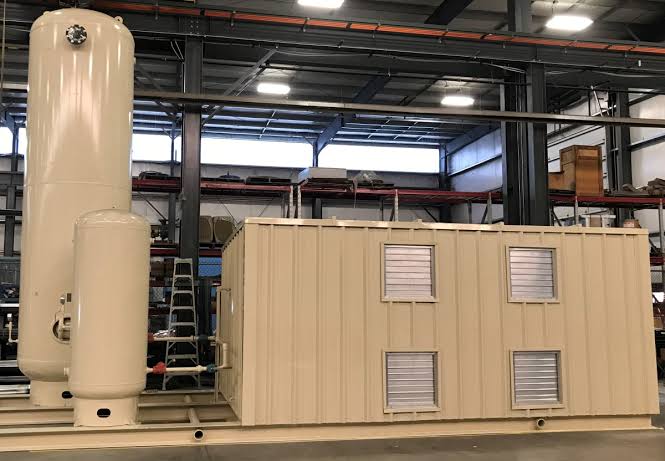

کمپرسور
تأمین هوای فشرده و خشک برای تفنگهای شلیک فوم، سندبلاست، تجهیزات پنوماتیک و کنترل شرایط داخل راکتور.

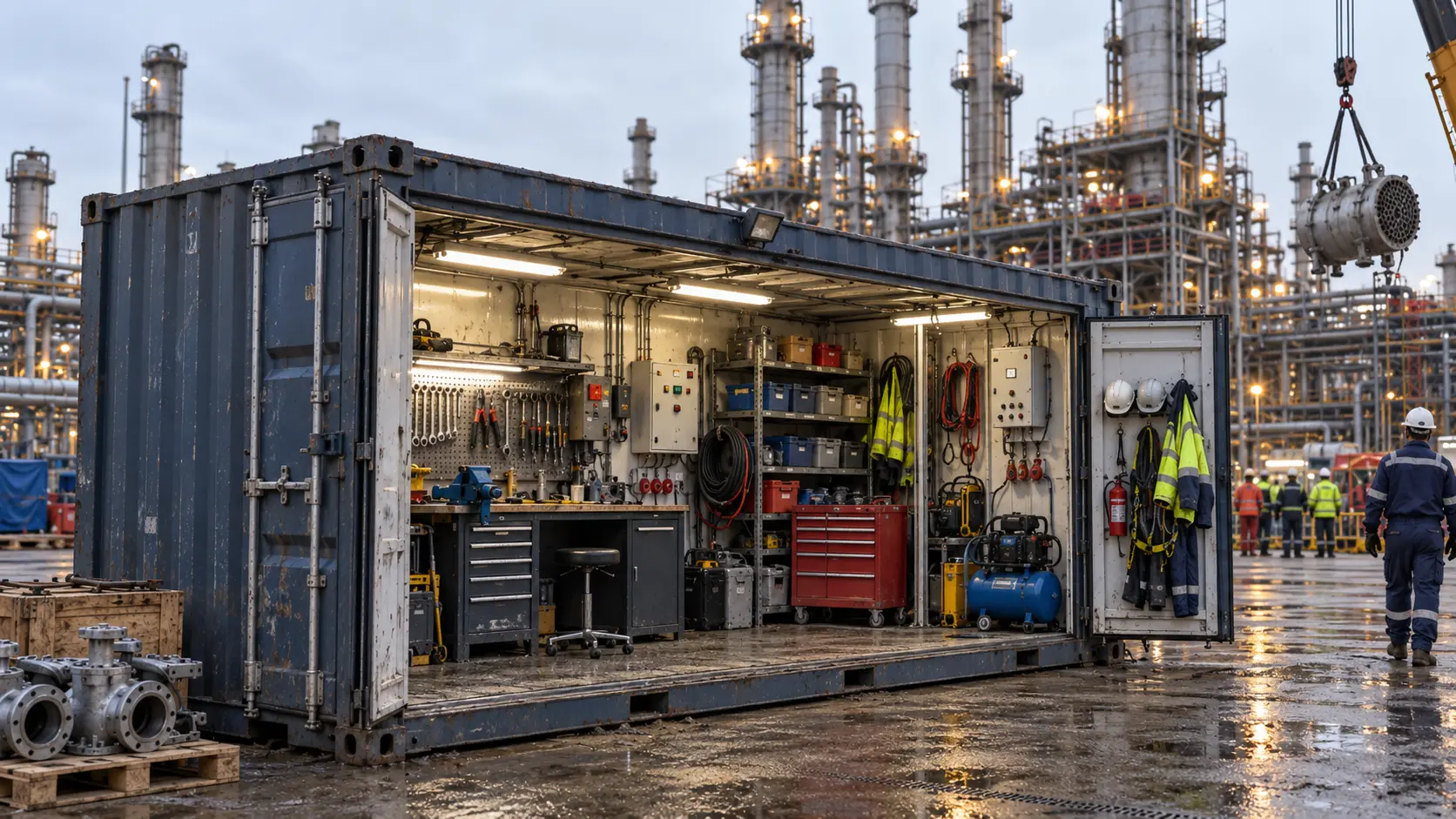

کانتینر تجهیزات
حمل، نگهداری و چیدمان منظم تجهیزات پروژه در سایت؛ ابزار در طول اورهال همیشه در دسترس و محافظتشده میماند.

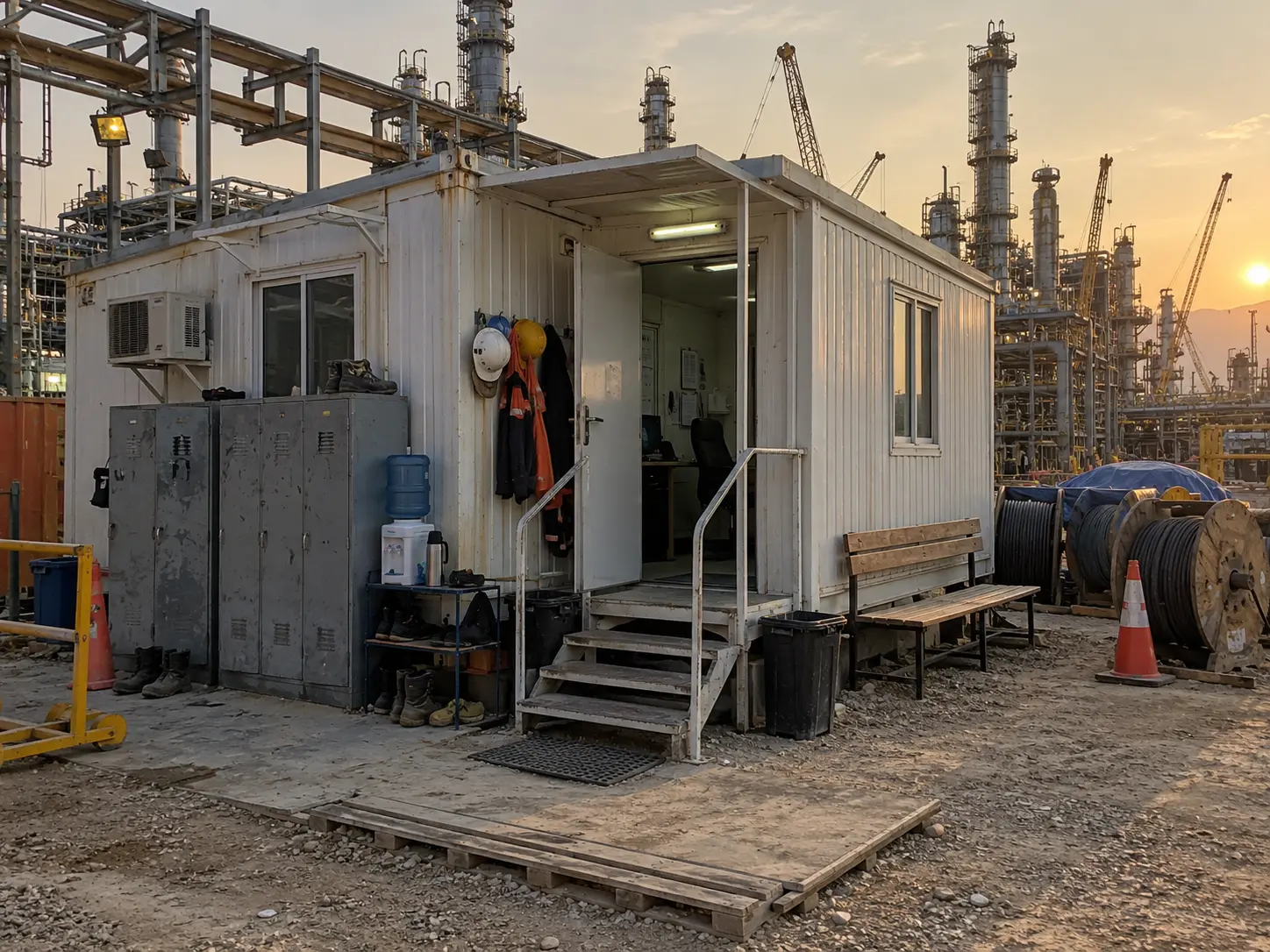

کانکس سایت
دفتر عملیات، رختکن و محل استراحت اکیپ در محوطه پروژه — بخشی از الزامات مستقرشدن یک تیم در بازه اورهال.
روشهای همکاری در پروژههای کاتالیست هندلینگ
بسته به توان اجرایی تیم شما و حجم پروژه، سه مسیر همکاری وجود دارد.
اجرای پیمانکاری کامل پروژه
تأمین تجهیزات، اپراتور، سرپرست عملیات و پشتیبانی HSE در این روش بر عهده تصمیم وکیوم است. پروژه از بررسی فنی تا تخلیه، نظافت، بازرسی، شارژ نهایی و تست افت فشار بهصورت کامل اجرا و تحویل میشود؛ کارفرما فقط پنجرهی اورهال و اطلاعات فنی پروژه را مشخص میکند. این روش برای مجموعههایی مناسب است که به یک پیمانکار کاتالیست هندلینگ برای مدیریت کامل عملیات، تجهیزات و نیروی اجرایی نیاز دارند.
اجاره تجهیزات کاتالیست هندلینگ
اجاره پکیج تجهیزات برای بازه اورهال، همراه با آموزش راهاندازی و پشتیبانی فنی. مناسب واحدهایی که تیم اجرایی دارند ولی تجهیز تخصصی ندارند.
فروش تجهیزات
تأمین و فروش تجهیزات برای واحدهایی که پروژه تکرارشونده دارند. یک بار سرمایهگذاری، بهجای اجاره در هر اورهال.
مراحل اجرای پروژه کاتالیست هندلینگ
اجرای پروژه کاتالیست هندلینگ بر اساس شرایط راکتور، نوع ماده، محدودیتهای سایت و الزامات HSE برنامهریزی میشود. هر مرحله از بررسی اولیه تا تخلیه، نظافت، بازرسی، شارژ و تحویل نهایی با تجهیزات متناسب و کنترل عملیاتی انجام میشود.
مراحل اجرای پروژه کاتالیست هندلینگ
از بررسی فنی تا شارژ و تحویل
راهنمای انتخاب سیستم وکیوم برای تخلیه و شارژ کاتالیست
توان موتور و ظرفیت مخزن، تنها معیار انتخاب نیستند. نوع کاتالیست، دانهبندی، شکستگیپذیری، مقدار fines، دمای کار، ارتفاع مکش، طول مسیر، محل تخلیه نهایی و الزامات HSE باید با هم بررسی شوند؛ یک سیستم بزرگتر لزوماً سیستم درستتر نیست.
چرا مکنده معمولی برای کاتالیست کافی نیست؟
کاتالیست مستعمل ساینده، گردوغبارزا، شکننده یا آلوده به مواد فرایندی است. مکنده معمولی در این شرایط با افت مکش، کیپشدن فیلتر، پارگی شلنگ و نشت گردوغبار مواجه میشود؛ معمولاً وسط پروژه و در بدترین زمان ممکن. سیستم باید برای کار دائم، فیلتراسیون صنعتی و مسیر تخلیه کنترلشده طراحی شده باشد.
اجزای اصلی سیستم پیشنهادی
- واحد مکنده صنعتی دائمکار متناسب با ظرفیت و طول مسیر انتقال

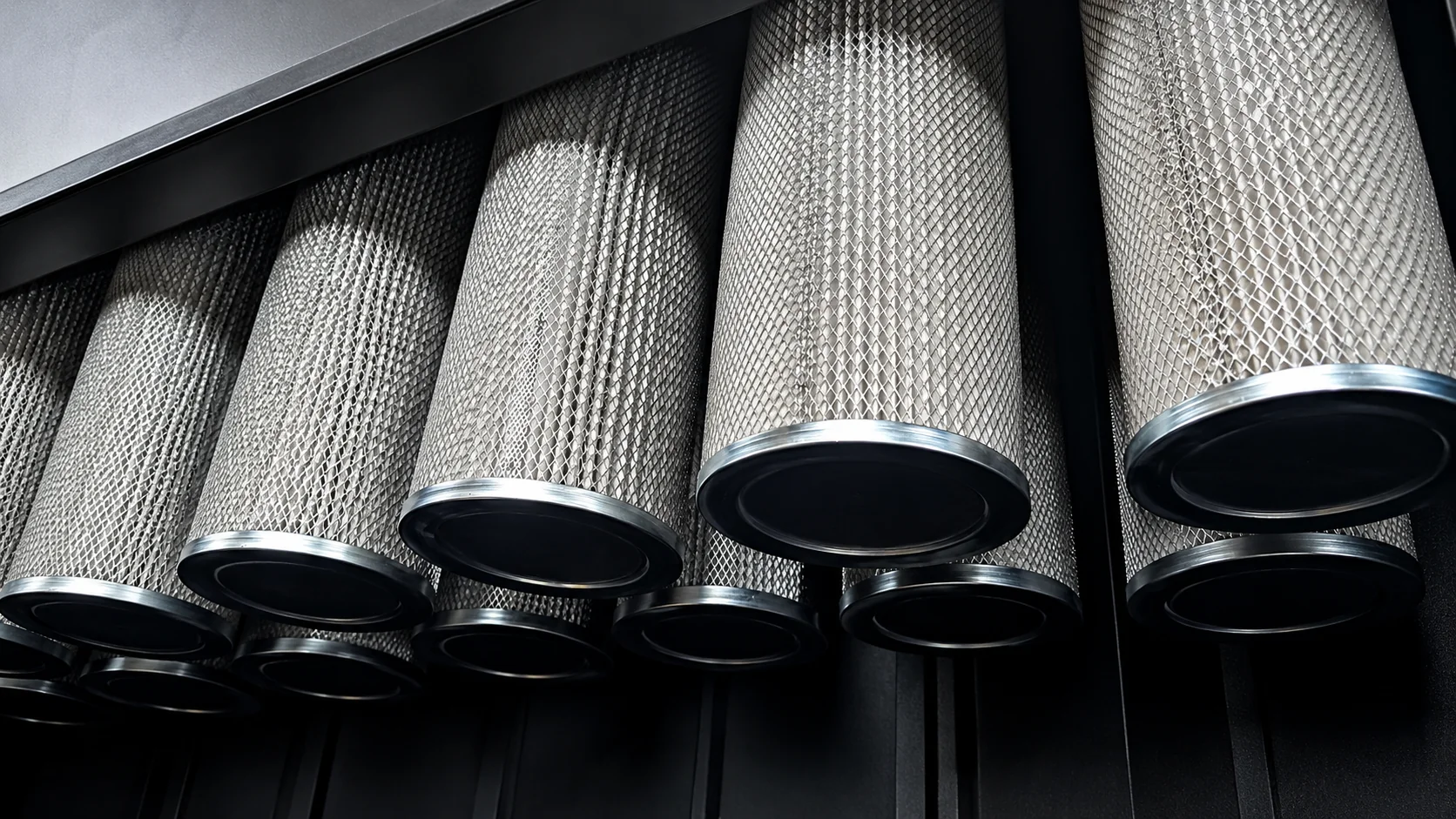

- فیلتر صنعتی، سیکلون یا پیشجداکننده برای کاهش بار گردوغبار روی فیلتر اصلی
- خرطومی مقاوم به سایش، اتصالات ایمن و نازل متناسب با هندسهی داخل راکتور
- مخزن واسط، درام، بیگبگ یا هاپر برای تخلیه نهایی کاتالیست
- تابلو کنترل با مانیتورینگ اختلاف فشار فیلتر و هشدارهای عملیاتی
چرا تصمیم وکیوم برای کاتالیست هندلینگ؟
سه تفاوتی که در پروژه احساس میشود، نه در بروشور.
سازنده تجهیزات، نه فقط مجری
مکنده صنعتی، دیداستر و سیستم انتقال مواد را خودمان تولید میکنیم. یعنی تجهیز پروژه با شرایط راکتور شما تطبیق داده میشود، نه اینکه پروژه با تجهیز موجود جور شود.
پکیج کامل بهجای خدمت تکی
اندازهگیری فشار، بازرسی، ایمنی و تخلیه از یک نقطه تأمین میشود. یک قرارداد، یک سرپرست عملیات، یک نقطهی پاسخگویی.
تمرکز روی پنجره اورهال
جانمایی تجهیزات و تأمین تجهیز پیش از توقف واحد نهایی میشود. از روز اول اورهال، عملیات بدون معطلی شروع میشود.
سوالات متداول کاتالیست هندلینگ
تخلیه کاتالیست یک راکتور چقدر طول میکشد؟
برای برآورد پروژه چه اطلاعاتی لازم است؟
آیا تجهیزات را جداگانه اجاره میدهید؟
تفاوت تخلیه با مکنده و تخلیه ثقلی چیست؟
روشهای بارگیری کاتالیست چه تفاوتی با هم دارند؟
برای ورود به فضای بسته چه تجهیزات ایمنی تأمین میکنید؟
کاتالیست مستعمل بعد از تخلیه کجا میرود؟
آیا در زمان اورهال و شاتداون هم پروژه میگیرید؟
هزینه پروژه کاتالیست هندلینگ چطور محاسبه میشود؟
