سیستم انتقال مواد مجموعهای مهندسیشده برای جابهجایی کنترلشده پودر، گرانول و مواد فلهای میان تجهیزات مختلف خط تولید است. این انتقال میتواند به روش پنوماتیک مکشی یا دمشی، با تجهیزات مکانیکی یا برای مایعات با پمپ و خط لوله انجام شود. اگر مسئله خط شما جابهجایی پودر در مسیر بسته است، صفحه سیستم انتقال پودر با وکیوم جزئیات این کاربرد را توضیح میدهد.
یک سیستم انتقال مواد مناسب باید ظرفیت موردنیاز خط را تأمین کند، کیفیت ماده را حفظ کند و احتمال گرفتگی، انتشار گردوغبار، شکست گرانول و توقف تولید را کاهش دهد. تصمیم وکیوم هر سیستم را براساس نوع و رفتار ماده، ظرفیت، فاصله، اختلاف ارتفاع، تجهیزات مبدأ و مقصد و محدودیتهای کارخانه بهصورت اختصاصی طراحی و تولید میکند.

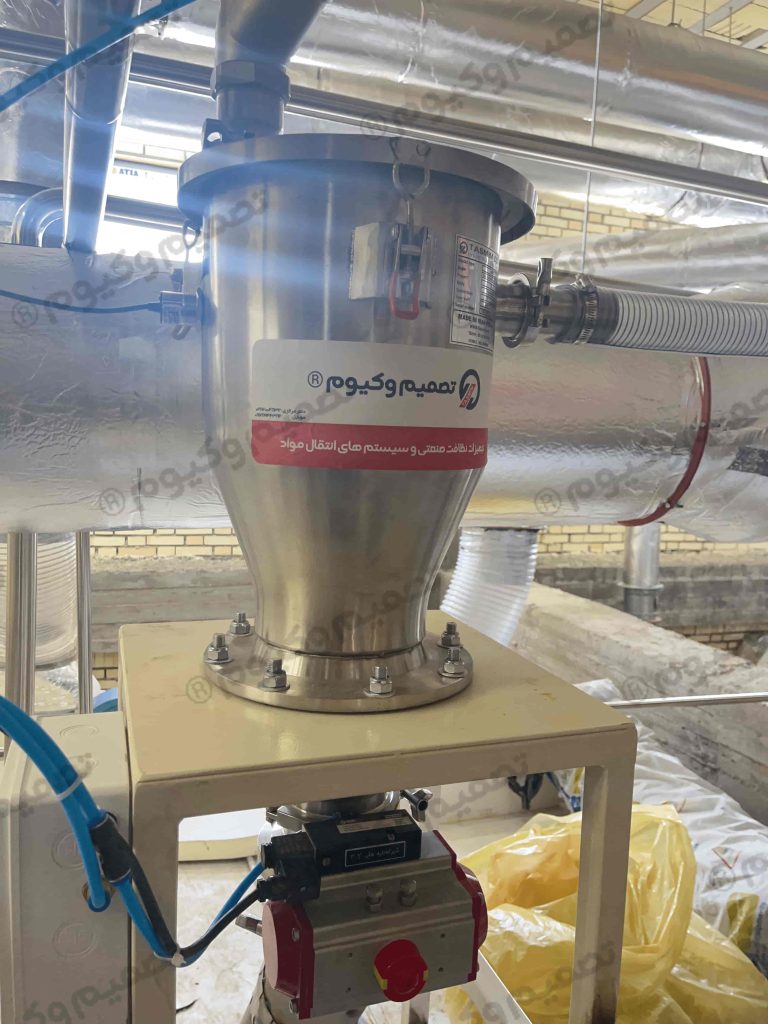

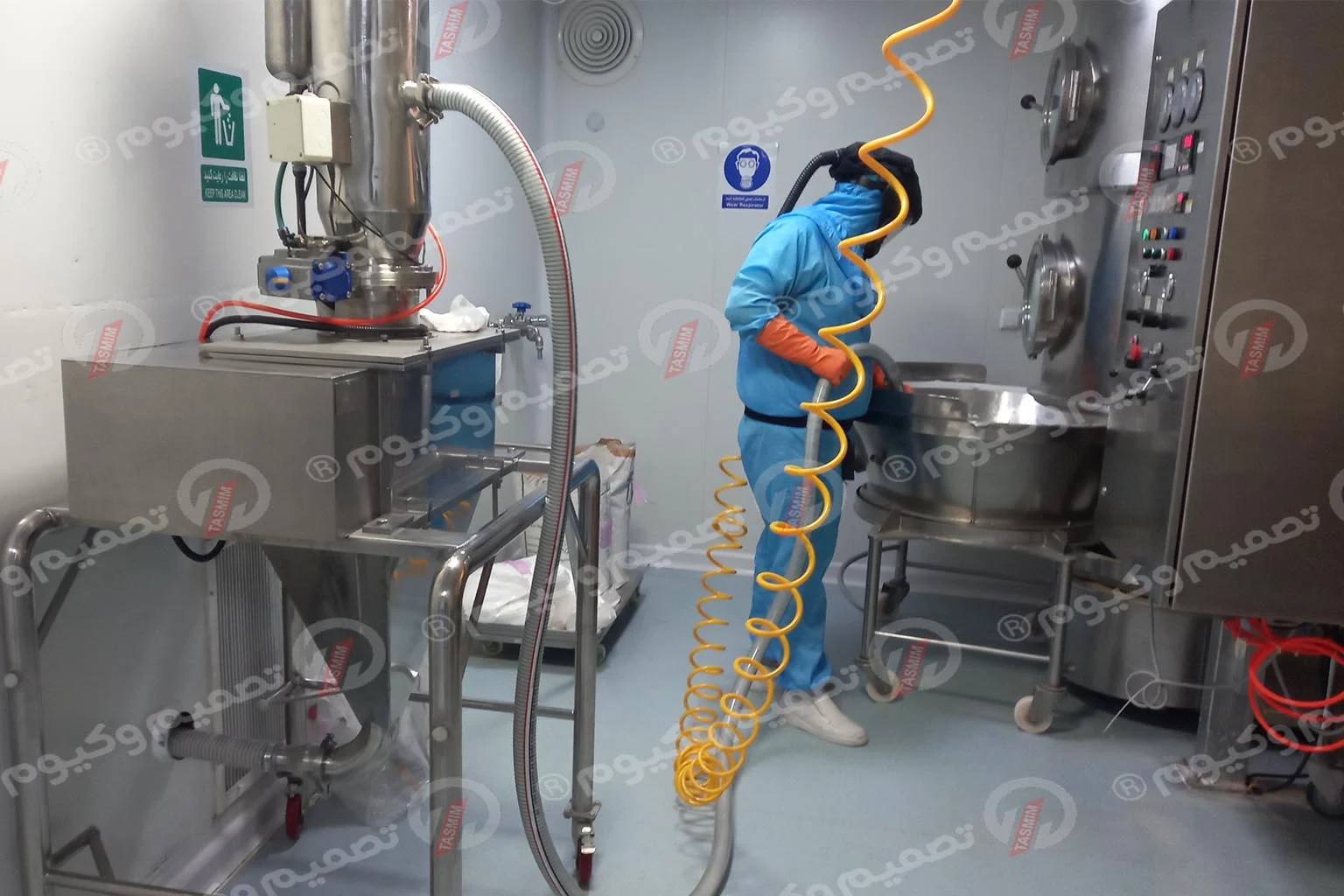

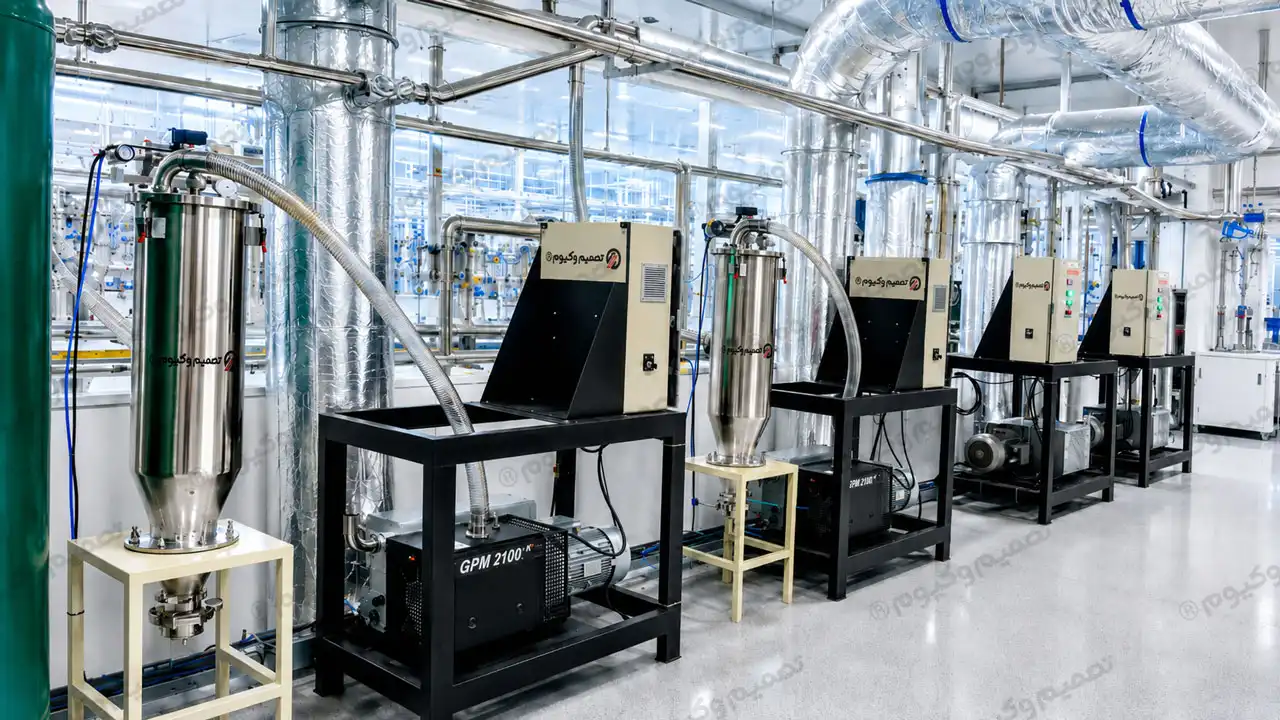

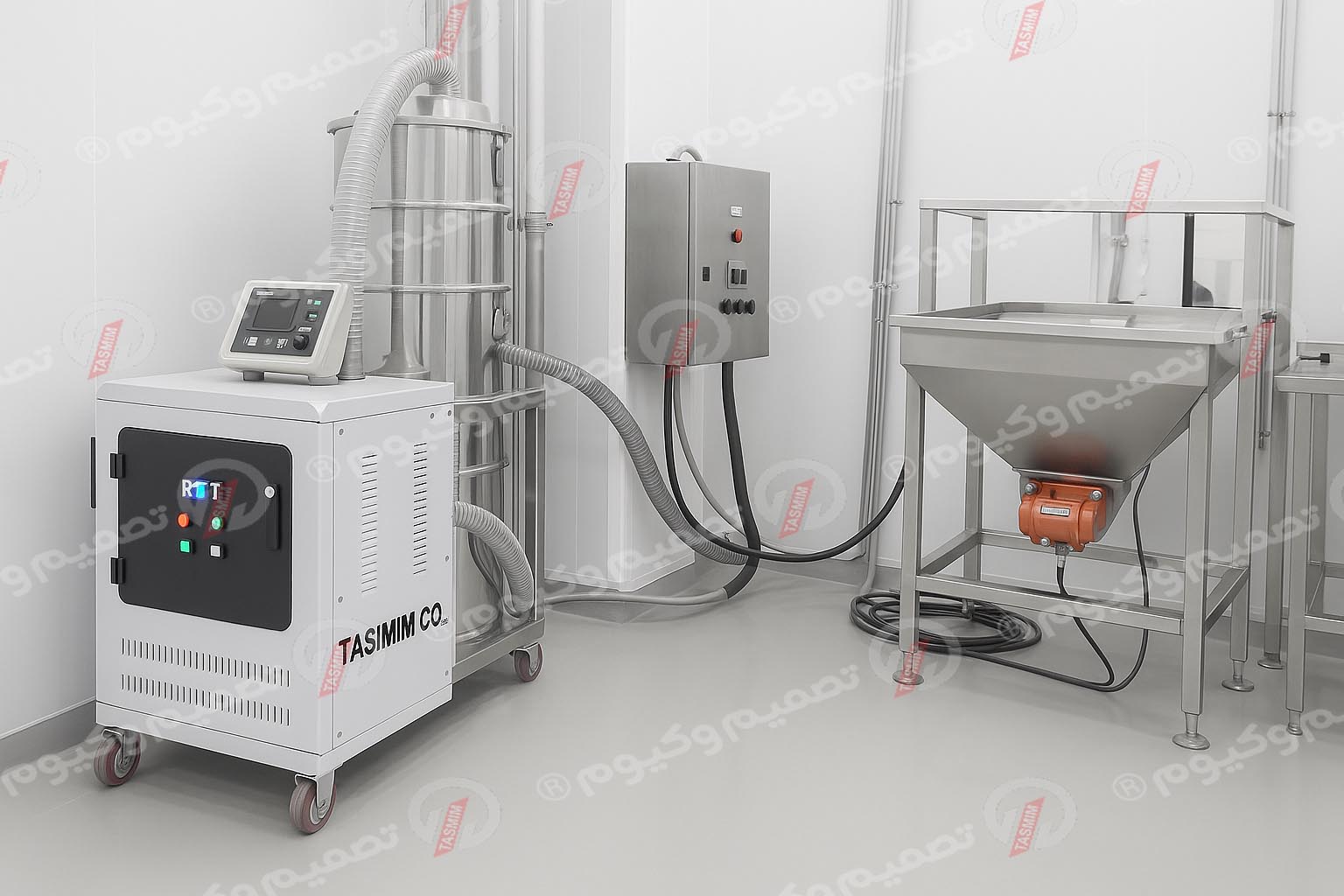

اجرای واقعی سیستم انتقال مواد در خط تولید سرم
پیش از بررسی انواع و مشخصات فنی، عملکرد سیستم را در یک پروژه واقعی ببینید. ویدئوی زیر بخشی از پروژه انتقال گرانول در خط تولید سرم را نشان می دهد.
این سیستم انتقال مواد پنوماتیکی خلأ برای جابهجایی گرانول پلیمری از سیلوی اصلی به اتوفیلهای خطوط تولید سرم طراحی و اجرا شده است. انتقال گرانول با ظرفیت ۵۰۰ کیلوگرم در ساعت و از طریق حدود ۳۰۰ متر پایپ تماماستیل انجام میشود. بافرتانکها، هاپرهای میانی و کنترل هوشمند سطح نیز برای تأمین تغذیه یکنواخت و بدون وقفه خطوط در نظر گرفته شدهاند.
در طراحی این مسیر طولانی، افت فشار، چگالی و اندازه ذرات، احتمال کلوخهشدن و الکتریسیته ساکن بررسی شده است. پایپینگ، ارتینگ تجهیزات، فیلتراسیون، PTU، تلهپودر و منبع خلأ نیز متناسب با شرایط واقعی خط انتخاب شدهاند.
برای خط تولید شما چه سیستمی مناسب است؟
نام ماده، ظرفیت تقریبی، فاصله، اختلاف ارتفاع و چند تصویر از محل نصب را ارسال کنید تا کارشناسان تصمیم وکیوم امکان اجرای پروژه و مسیر مناسب طراحی را بررسی کنند.
سیستم انتقال مواد چیست؟
سیستم انتقال مواد در یک خط تولید، مجموعهای هماهنگ از تجهیزات برداشت، مسیر انتقال، گیرنده، فیلتر، تجهیزات تخلیه، سنسورها و بخش کنترل است؛ نه صرفاً یک دستگاه یا لوله. این مجموعه باید ماده را با ظرفیت مشخص از مبدأ دریافت کند و در زمان مناسب به دستگاه بعدی برساند.
مبدأ میتواند کیسه، جامبوبگ، مخزن، سیلو یا دستگاه بالادست باشد و ماده در مقصد وارد هاپر، میکسر، بلندر، راکتور، دستگاه تولید یا خط بستهبندی شود. نحوه اتصال به این تجهیزات، روی ظرفیت واقعی، پیوستگی تغذیه و میزان باقیماندن مواد در مسیر اثر دارد.
برای انتخاب سیستم انتقال مواد، فقط نام ماده کافی نیست. چگالی ظاهری، دانهبندی، رطوبت، جریانپذیری، ظرفیت موردنیاز، طول مسیر، اختلاف ارتفاع، تعداد زانوییها و محدودیت فضای نصب باید همزمان بررسی شوند. به همین دلیل، دو کارخانه که ماده مشابهی مصرف میکنند ممکن است به آرایشهای متفاوتی نیاز داشته باشند.
چه موادی با سیستم انتقال مواد جابهجا میشوند؟
با سیستم انتقال مواد میتوان پودرها، گرانولها و مواد فلهای خشک مانند آرد، شکر، مکمل پودری، گرانول پلیمر، پیگمنت، پودرهای معدنی و ترکیبات شیمیایی خشک را جابهجا کرد. انتقال مواد پودری معمولاً به کنترل دقیقتر فیلتراسیون و آببندی نیاز دارد؛ درحالیکه در انتقال مواد گرانولی، شکست دانه، تولید خاکه و حفظ کیفیت محصول میتواند مسئله اصلی باشد.
مواد چسبنده، مرطوب، ساینده، شکننده یا کلوخهشونده به بررسی دقیقتری نیاز دارند. گاهی ماده باید پیش از ورود به خط آمادهسازی شود یا مجموعه انتقال به ویبراتور، همزن، فیدر یا تجهیزات کمکتخلیه مجهز باشد تا پلزدن و تخلیه ناقص کنترل شود.
سیالات و مایعات نیز قابل انتقالاند، اما معماری آنها با سیستم انتقال مواد پودری و گرانولی تفاوت دارد. ویسکوزیته، دما، خورندگی، ذرات معلق، فشار، هد و دبی در انتخاب پمپ و طراحی مسیر مایعات نقش دارند.
انواع سیستم انتقال مواد و روشهای جابهجایی در خطوط صنعتی
«مکشی یا دمشی» روش ایجاد اختلاف فشار را مشخص میکند. «فاز رقیق یا فاز متراکم» نحوه حرکت و غلظت مواد در خط را توضیح میدهد. این اصطلاحات هممعنی نیستند و نباید بهجای یکدیگر استفاده شوند.
مکانیزم انتقال مواد در هر روش متفاوت است. در روش پنوماتیک، اختلاف فشار و جریان هوا باعث حرکت ماده میشوند؛ اما در تجهیزات مکانیکی، نیروی موتور از طریق مارپیچ، تسمه، زنجیر، کابل یا ارتعاش به ماده منتقل میشود.
جدول زیر مقایسهای کلی میان انواع سیستم انتقال مواد ارائه میدهد. هدف جدول این است که محدوده کاربرد هر روش را بشناسید؛ انتخاب نهایی تجهیزات فقط پس از بررسی نمونه ماده، ظرفیت، مسیر و تجهیزات مبدأ و مقصد امکانپذیر است.
مقایسه انواع سیستم انتقال مواد
روش انتقال | نحوه عملکرد | کاربرد معمول | نکته مهم طراحی |
پنوماتیک مکشی یا خلأ | کشیدن ماده به سمت گیرنده با فشار منفی | برداشت از چند مبدأ، تخلیه کیسه و کنترل بهتر انتشار پودر | پمپ وکیوم، فیلتراسیون و نحوه جداسازی ماده |
پنوماتیک دمشی | راندن ماده در لوله با فشار مثبت | انتقال از یک مبدأ به یک یا چند مقصد | آببندی ورودی، کنترل فشار و تخلیه مقصد |
سیستم ترکیبی | استفاده از مکش و فشار مثبت در بخشهای مختلف | خطوط چندمرحلهای یا دارای چند مقصد | هماهنگی ظرفیت و منطق کنترل تجهیزات |
اسکرو یا مارپیچ | حرکت ماده با چرخش مارپیچ درون محفظه | مسیر کوتاه و تغذیه کنترلشده | سایش، باقیماندن ماده و خردشدگی |
دیسکی یا کابلی | جابهجایی ماده با دیسکهای متصل به کابل یا زنجیر | بعضی محصولات دانهای و حساس | هندسه مسیر و سرویس قطعات متحرک |

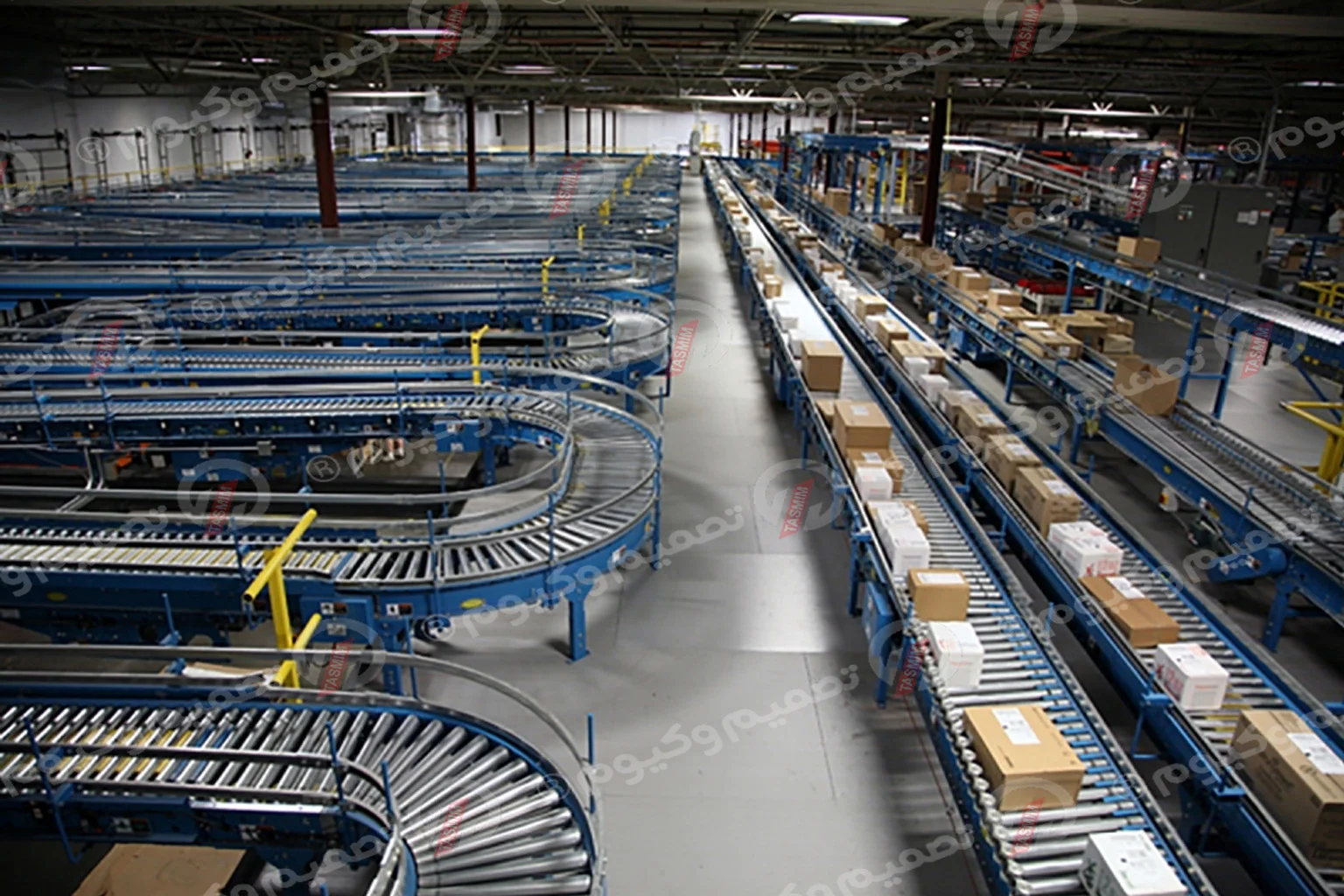

نوار نقاله | حرکت ماده یا بسته روی تسمه | مسیرهای ثابت و قابلدسترسی | کنترل ریزش، نظافت و فضای نصب |
بالابر کاسهای | انتقال عمودی با کاسههای متصل به تسمه یا زنجیر | انتقال مواد میان طبقات | نحوه بارگیری، تخلیه و شکست مواد |
نقاله ارتعاشی | حرکت تدریجی ماده با ارتعاش کنترلشده | تغذیه و توزیع در مسیرهای کوتاه | تنظیم دبی، نویز و محدودیت مسیر |
پمپاژ سیالات و مایعات | ایجاد اختلاف فشار توسط پمپ | آب، روغن، محلول، مواد ویسکوز و برخی دوغابها | دبی، هد، ویسکوزیته، دما و خورندگی |
هر یک از انواع سیستم انتقال مواد محدودیتهای مشخصی در ظرفیت، مسیر، نظافت و نگهداری دارند. انتخاب روش فقط با مقایسه نام تجهیزات ممکن نیست و باید اثر آن بر کیفیت ماده و عملکرد دستگاه مقصد نیز سنجیده شود.
برای مقایسه دقیقتر ظرفیت، مسیر و محدودیت روشها، صفحه راهنمای انتخاب سیستم انتقال مواد مناسب را مطالعه کنید. همانجا گزینهها را با جزئیات بیشتری بررسی کردهایم.

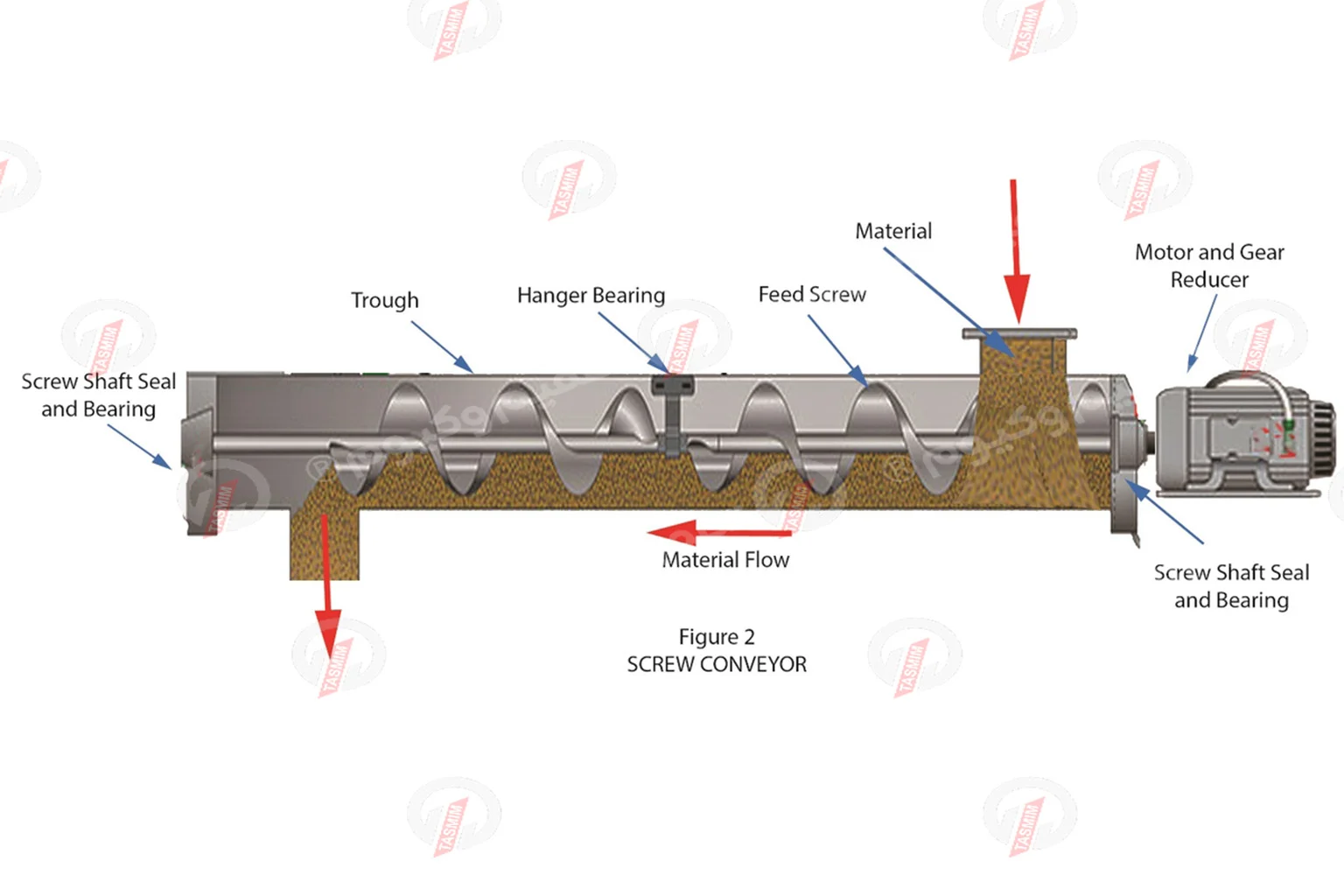

سیستم انتقال مواد مکانیکی؛ اسکرو، تسمه، الواتور و کانوایر دیسکی
در گروه سیستم انتقال مواد مکانیکی، روش انتخابی باید با مسیر و رفتار محصول هماهنگ باشد. سیستم انتقال اسکرو یا اسکرو کانوایر برای مسیرهای کوتاه، تخلیه مخزن و تغذیه کنترلشده کاربرد دارد؛ درحالیکه نوار نقاله یا تسمه نقاله برای مسیرهای ثابت و قابلدسترسی مناسبتر است.

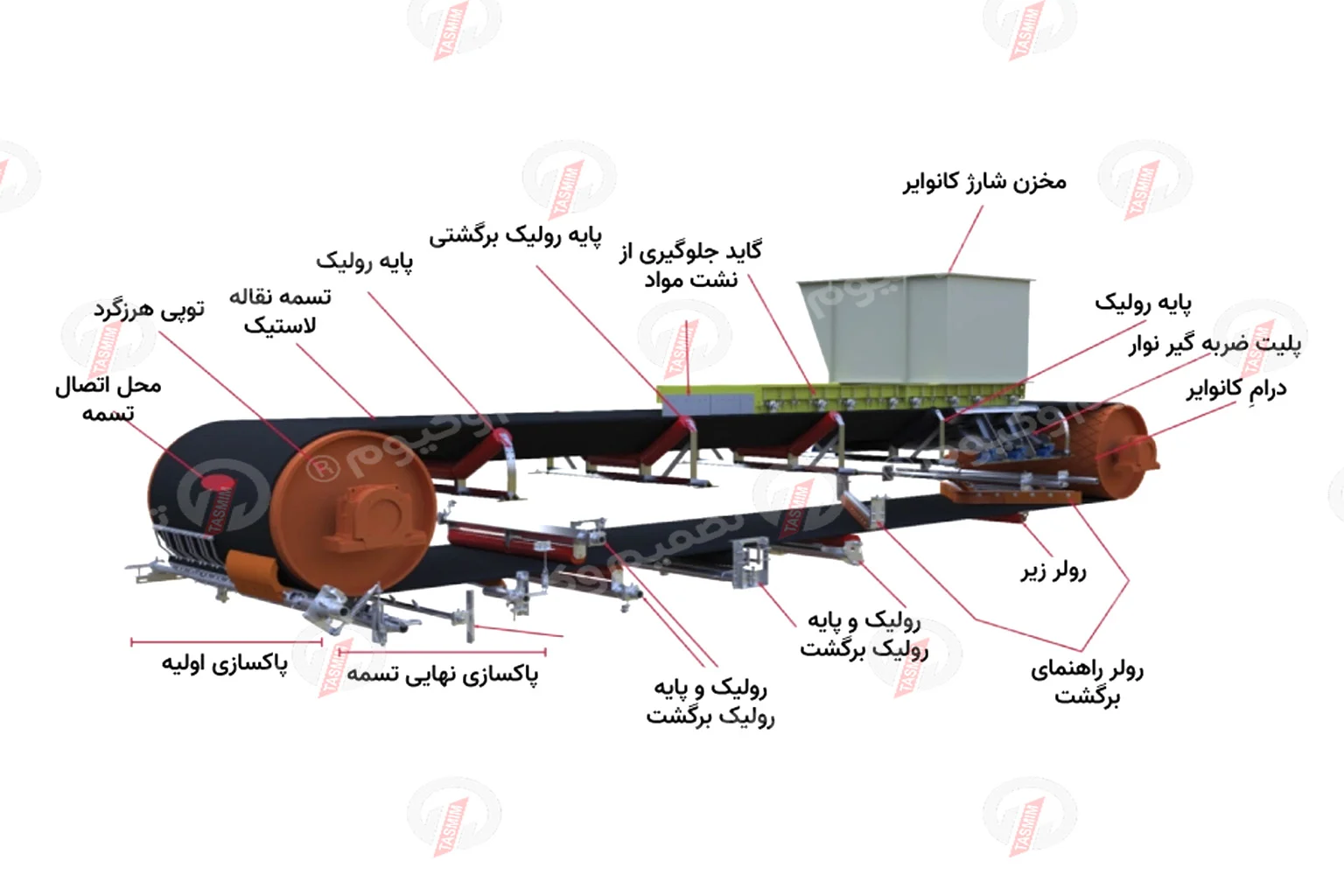

برای جابهجایی عمودی میتوان بالابر کاسهای یا الواتور را بررسی کرد. نوار نقاله ارتعاشی نیز برای تغذیه تدریجی، توزیع یکنواخت ماده و مسیرهای کوتاه کاربرد دارد. در سیستم انتقال مواد دیسکی، دیسکهای متصل به کابل یا زنجیر، محصول را در یک مسیر بسته حرکت میدهند؛ بنابراین شکل مسیر، احتمال باقیماندن ماده و امکان نظافت قطعات متحرک باید پیش از انتخاب بررسی شود.
هیچکدام از این تجهیزات برای تمام مواد و مسیرها بهترین انتخاب نیستند. برای مثال، اسکرو در یک مسیر کوتاه میتواند راهکاری ساده و قابلکنترل باشد، اما در مسافت طولانی یا مسیری با چند تغییر جهت، ممکن است یک سیستم انتقال مواد پنوماتیک انعطاف بیشتری ایجاد کند. در مقابل، اگر ماده بسیار شکننده باشد، سرعت انتقال پنوماتیک و احتمال خردشدن ذرات باید با دقت محاسبه شود.

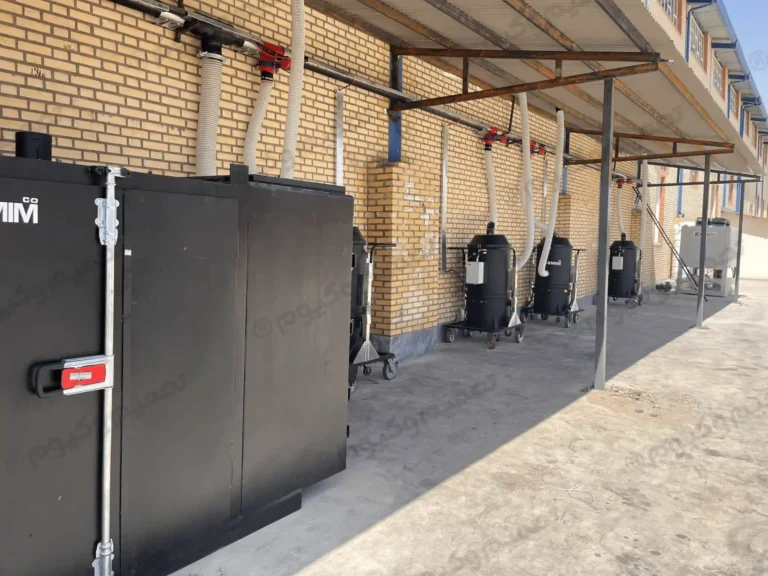

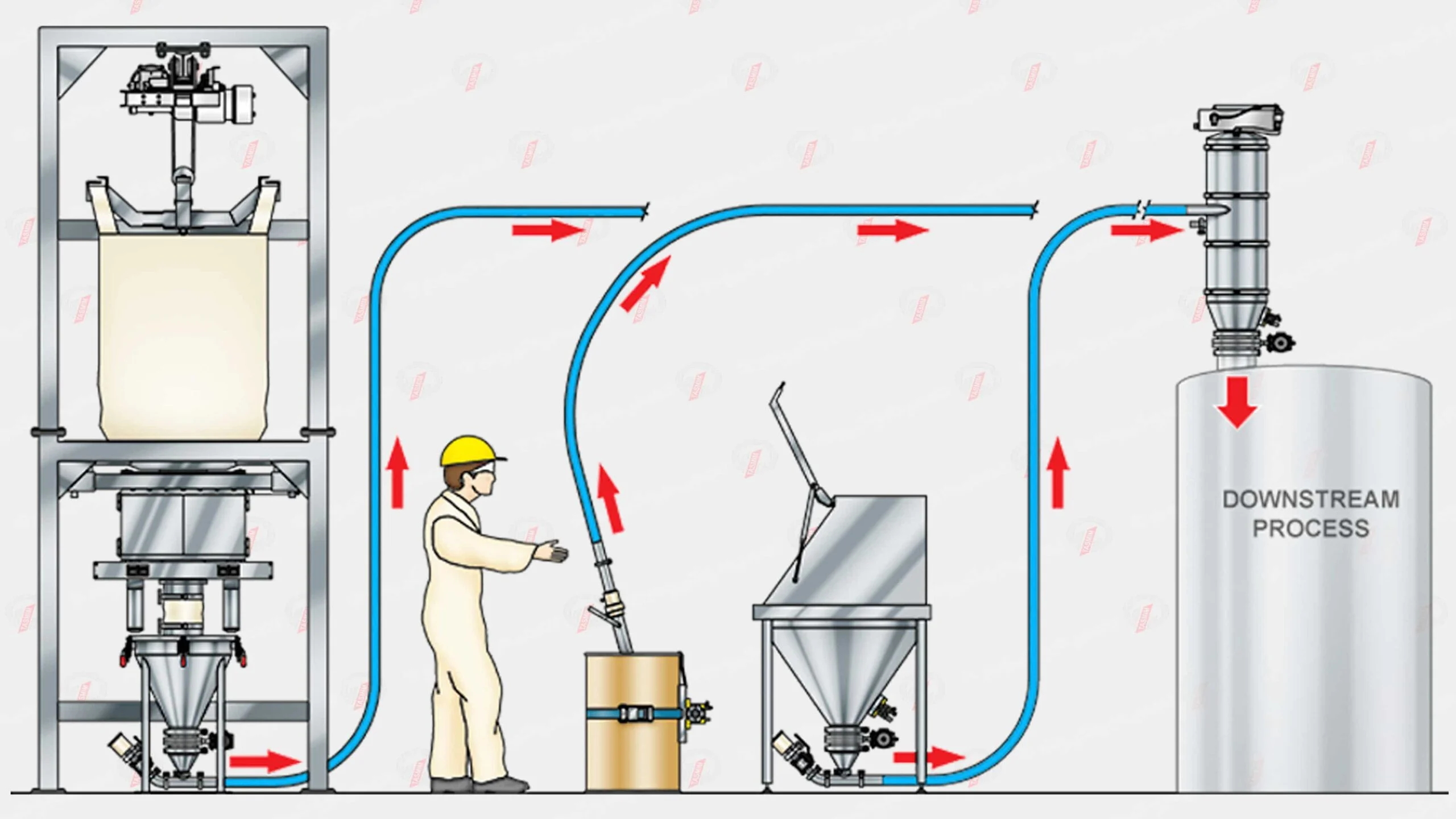

انتقال مواد با خلأ؛ سیستم مکشی چگونه کار میکند؟
سیستم انتقال با خلأ یکی از روشهای انتقال پنوماتیک است. در این آرایش، منبع خلأ اختلاف فشار لازم را ایجاد میکند و ماده در یک خط بسته به سمت گیرنده حرکت میکند.
در انتقال مواد با وکیوم، فشار منفی ماده را از مبدأ به سمت گیرنده میکشد. این روش برای برداشت پودر از کیسه، جامبوبگ، مخزن یا چند نقطه قابل بررسی است، اما ظرفیت نهایی به هوای ورودی، افت فشار، فیلتراسیون و نحوه تخلیه گیرنده بستگی دارد.
چون نشت احتمالی در سیستم مکشی معمولاً باعث ورود هوا به خط میشود، کنترل انتشار پودر در بسیاری از کاربردها سادهتر است. بااینحال ضعف آببندی، فیلتر نامناسب یا انتخاب نادرست گیرنده همچنان میتواند باعث افت ظرفیت انتقال، افزایش زمان جابهجایی یا ورود ذرات به بخش تولید خلأ شود. واژه «خلأ» بهتنهایی کیفیت خط انتقال را تضمین نمیکند.
اصطلاح «پمپ انتقال پودر» در بازار گاهی برای کل مجموعه ایجاد مکش به کار میرود، اما این نام از نظر فنی دقیق نیست. منبع خلأ ممکن است پمپ وکیوم، بلوئر، فن یا تجهیز ونتوری باشد و انتخاب آن باید براساس دبی، خلأ، افت فشار و سیکل کاری انجام شود.

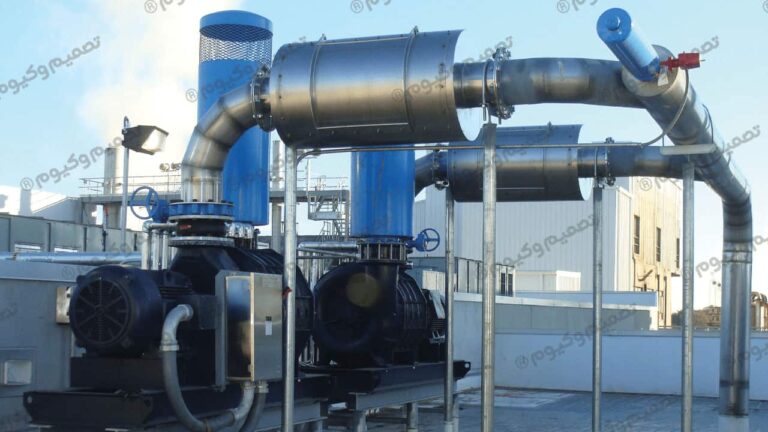

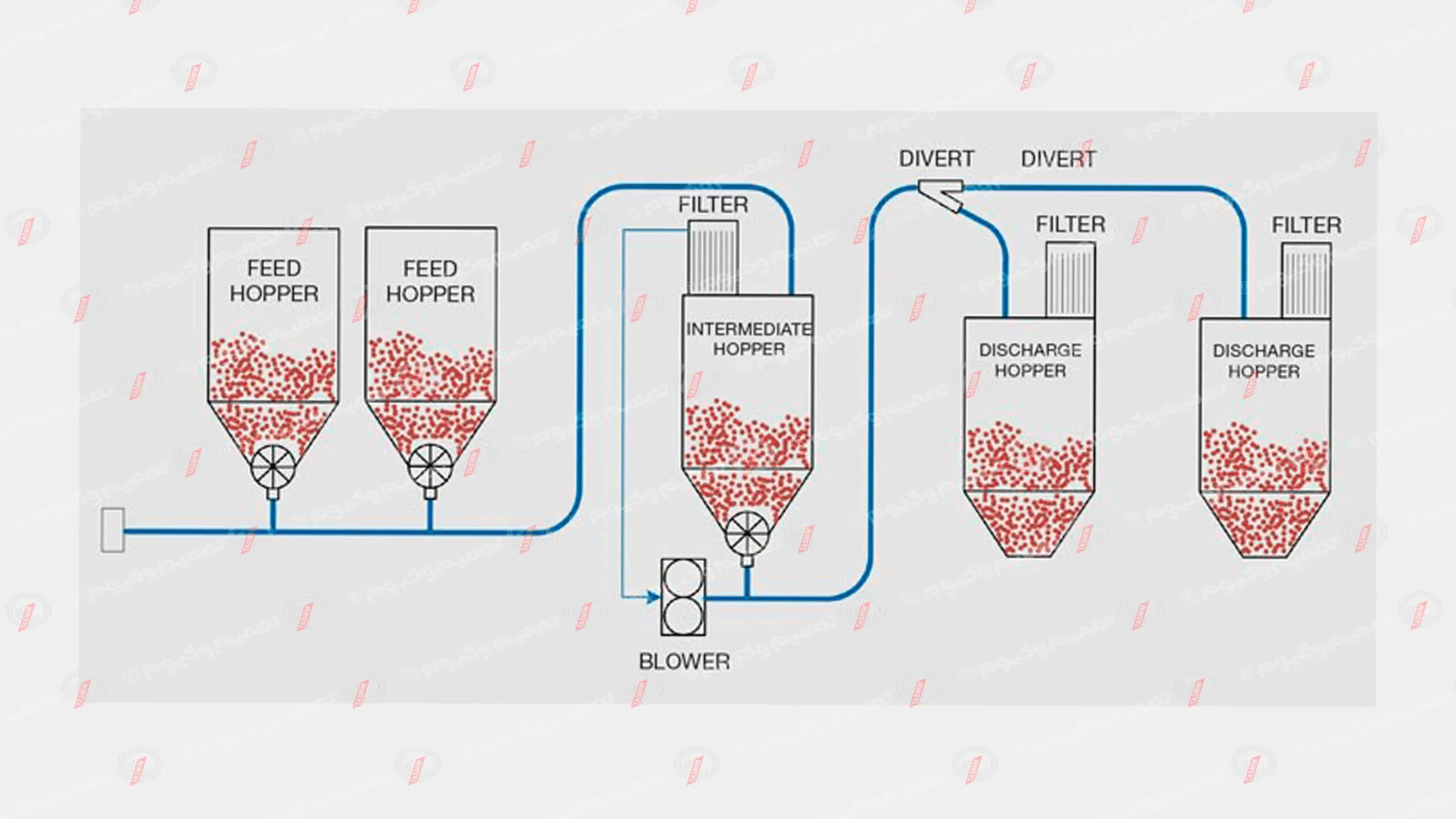

انتقال مواد با فشار مثبت؛ سیستم دمشی چگونه کار میکند؟
در روش دمشی، بلوئر یا کمپرسور هوا را وارد خط میکند و ماده به سمت مقصد رانده میشود. این آرایش برای جابهجایی از یک مبدأ به چند مقصد و برخی مسیرهای طولانی یا ظرفیتهای بالاتر قابل بررسی است.
ورود ماده به خط تحت فشار معمولاً به روتاری ولو، مخزن تحت فشار یا فیدر متناسب نیاز دارد. این تجهیز باید بتواند ماده را بدون برهمزدن تعادل فشار وارد مسیر انتقال مواد کند. آببندی نامناسب بخش ورودی میتواند فشار خط را کاهش دهد و ظرفیت واقعی را از مقدار طراحی پایینتر بیاورد.
تفاوت سیستم دمشی و مکشی در انتقال مواد
دمنده و مکنده مترادف نیستند. دمنده با ایجاد جریان هوا یا فشار مثبت، ماده را به سمت مقصد میراند؛ اما مکنده با ایجاد فشار منفی، ماده را به سمت گیرنده میکشد.
ممکن است در یک راهکار ترکیبی هر دو عملکرد حضور داشته باشند، اما وظیفه و شرایط کاری آنها متفاوت است. انتخاب میان سیستم دمشی و سیستم مکشی به تعداد مبدأ و مقصد، رفتار ماده، ظرفیت انتقال، مسیر و میزان حساسیت فرآیند به گردوغبار بستگی دارد.
در بعضی استعلامهای صنعتی از عبارتهای سیستم مکنده پنوماتیک و سیستم دمنده پنوماتیک استفاده میشود. منظور از اولی، جابهجایی ماده با فشار منفی و منظور از دومی، انتقال با فشار مثبت است؛ بنابراین این دو اصطلاح به جهت ایجاد اختلاف فشار اشاره دارند، نه به فاز رقیق یا متراکم.
انتقال پنوماتیک در فاز رقیق و فاز متراکم
سیستمهای انتقال پنوماتیک را میتوان براساس غلظت ماده در جریان هوا، سرعت حرکت ذرات و فشار کاری در آرایش فاز رقیق یا فاز متراکم طراحی کرد. این تقسیمبندی نحوه حرکت ماده در لوله را توضیح میدهد و با مکشی یا دمشیبودن سیستم یکسان نیست.
در یک سیستم انتقال مواد پنوماتیک، انتخاب فاز باید براساس رفتار واقعی ماده، ظرفیت موردنیاز و مشخصات مسیر انجام شود. استفاده از عنوان فاز رقیق یا فاز غلیظ بدون محاسبه و آزمایش ماده، عملکرد مناسب خط را تضمین نمیکند.
انتقال پنوماتیک فاز رقیق چگونه انجام میشود؟
در فاز رقیق، ذرات با غلظت کمتر و سرعت هوای بالاتر در خط حرکت میکنند و بخش زیادی از ماده در جریان هوا معلق است. این روش برای بسیاری از پودرها، گرانولها و مواد فلهای خشک قابل بررسی است و امکان اجرای مسیرهای افقی، عمودی و دارای تغییر جهت را فراهم میکند.
سرعت هوا باید بهاندازهای باشد که ماده در مسیر تهنشین نشود. سرعت بیشازحد نیز میتواند باعث افزایش سایش لوله و زانویی، شکست گرانول یا تولید ذرات ریز شود.

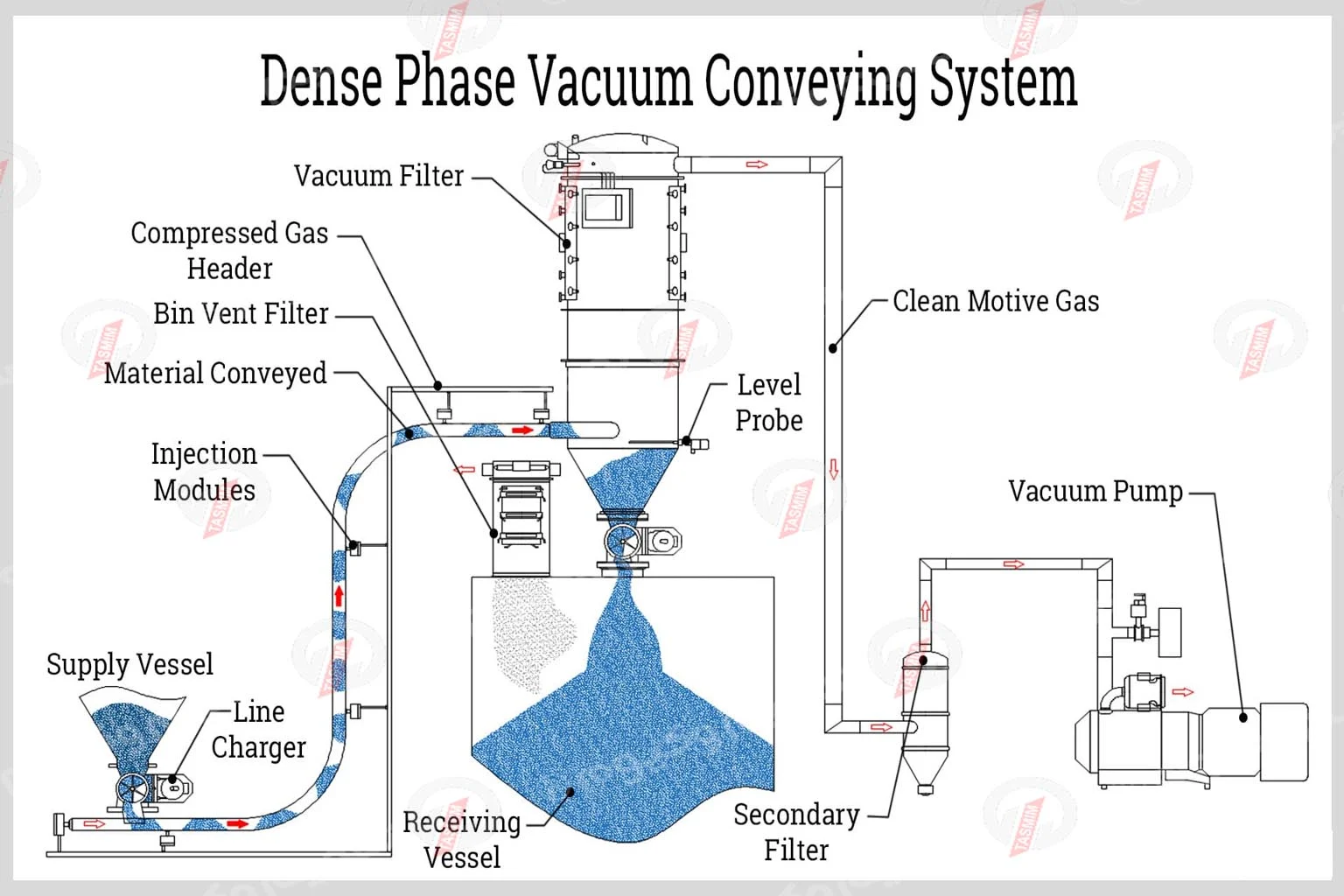

انتقال پنوماتیک فاز متراکم یا غلیظ چگونه انجام میشود؟
در فاز متراکم، ماده با سرعت پایینتر و غلظت بیشتری نسبت به هوا در مسیر حرکت میکند. این روش برای بعضی مواد شکننده، ساینده یا محصولاتی که باید با برخورد کمتری جابهجا شوند قابل بررسی است.
اجرای فاز متراکم به تغذیه کنترلشده، فشار کاری مناسب و شناخت دقیق رفتار ماده نیاز دارد. هر پودر سنگین یا حساس را نمیتوان بدون آزمایش و محاسبه در این حالت منتقل کرد.
جدول مقایسه انتقال پنوماتیک فاز رقیق و فاز متراکم
جدول زیر تفاوتهای اصلی این دو حالت انتقال را نشان میدهد. مقادیر دقیق سرعت، فشار و ظرفیت برای هر پروژه باید جداگانه محاسبه شوند.
| معیار مقایسه | فاز رقیق | فاز متراکم یا غلیظ |
|---|---|---|
| سرعت حرکت ذرات | بیشتر | کمتر |
| غلظت ماده در جریان هوا | کمتر | بیشتر |
| نحوه حرکت ماده | عمدتاً معلق در هوا | تودهای، موجی یا متراکمتر |
| کاربرد معمول | طیف گستردهای از پودر و گرانول | بعضی مواد شکننده یا ساینده |
| ریسک اصلی | شکست ذرات و سایش در سرعت بالا | گرفتگی در صورت طراحی نادرست |
| نیاز طراحی | تأمین سرعت پایدار هوا | کنترل دقیق فشار و تغذیه ماده |
فاز رقیق یا فاز متراکم؛ کدام روش برای انتقال مواد مناسبتر است؟
هیچکدام ذاتاً بهتر نیستند. انتخاب مناسب به چگالی ظاهری، دانهبندی، رطوبت، شکنندگی، سایندگی، ظرفیت انتقال، فاصله، اختلاف ارتفاع و تعداد زانوییها بستگی دارد. ممکن است مادهای در مسیر آزمایشی کوتاه بهخوبی منتقل شود، اما در خط واقعی بهدلیل ارتفاع یا تغییر جهتهای متعدد رفتار متفاوتی نشان دهد.
سیستم انتقال سیالات و مایعات در خطوط صنعتی
در ادبیات فنی، «سیال» مفهوم گستردهتری دارد و گازها را نیز شامل میشود؛ اما عبارت سیستم انتقال سیالات در بسیاری از جستوجوهای صنعتی برای انتقال مایعات به کار میرود. این سیستم با انتقال پنوماتیک پودر و گرانول یکسان نیست و به طراحی هیدرولیکی جداگانه نیاز دارد.
در سیستم انتقال مایعات، پمپ انرژی لازم برای حرکت سیال از مخزن مبدأ به راکتور، میکسر، مخزن ذخیره یا دستگاه پرکن را تأمین میکند. لوله، اتصالات، شیرآلات، آببندها و ابزار دقیق نیز باید با ماده و شرایط فرآیند سازگار باشند.
برای بسیاری از مایعات روان میتوان پمپ سانتریفیوژ را بررسی کرد. سیالات غلیظ، حساس یا نیازمند دبی دقیق ممکن است به پمپ جابهجایی مثبت نیاز داشته باشند. وجود ذرات جامد، کفکردن، خورندگی، دمای بالا یا حساسیت به برش میتواند انتخاب پمپ و مسیر انتقال مایعات را تغییر دهد.
ویسکوزیته سیال باید در دمای واقعی کار اعلام شود؛ زیرا بعضی مایعات با کاهش دما غلیظتر میشوند و افت فشار بیشتری ایجاد میکنند. این تغییر میتواند نوع پمپ، قطر لوله و توان موردنیاز سیستم انتقال مایعات را تغییر دهد.
محاسبه دبی، هد، افت فشار و احتمال کاویتاسیون بخشی از طراحی سیستم انتقال سیالات است. بنابراین نمیتوان یک تجهیز پنوماتیک مخصوص مواد جامد را بدون تغییر معماری برای انتقال مایعات به کار برد.
نمونه عملی انتقال الکل با مکنده صنعتی هواکار ضدانفجار
در کنار پمپها و خطوط لوله فرآیندی، برای مکش، بازیابی یا انتقال ناپیوسته برخی مایعات قابلاشتعال میتوان از مکنده صنعتی هواکار ضدانفجار استفاده کرد؛ مشروط بر اینکه دستگاه، شیلنگها، اتصالات، سیستم اتصال زمین و روش تخلیه با نوع سیال و طبقهبندی ناحیه خطر سازگار باشند. ویدئوی زیر نمونهای از مکش و جابهجایی الکل با این تجهیز را نشان میدهد.
سیستم انتقال مواد پودری و گرانولی در خطوط تولید
پودرها و گرانولها از نظر رفتار در مسیر انتقال یکسان نیستند. حتی دو ماده با نام مشابه ممکن است از نظر چگالی ظاهری، دانهبندی، رطوبت، جریانپذیری، سایندگی و حساسیت به شکست تفاوت داشته باشند. به همین دلیل، سیستم انتقال مواد پودری و گرانولی باید با مشخصات واقعی محصول و شرایط خط تولید هماهنگ شود.
ظرفیت موردنیاز، فاصله انتقال، اختلاف ارتفاع، تعداد و شعاع زانوییها، نوع تجهیزات مبدأ و مقصد و روش نظافت نیز بر ساختار و عملکرد سیستم اثر میگذارند. استفاده از یک آرایش ثابت برای تمام پودرها و گرانولها میتواند باعث افت ظرفیت، گرفتگی مسیر، انتشار گردوغبار یا آسیب به محصول شود.
انتقال مواد پودری؛ جریانپذیری، فیلتراسیون و کنترل گردوغبار
پودرهای سبک و ریز ممکن است هنگام تخلیه منتشر شوند، فیلتر را زودتر درگیر کنند یا از اتصالات نامناسب نشت کنند. پودرهای چسبنده و مرطوب نیز ممکن است در خروجی مخزن پل بزنند، کلوخه شوند یا باعث تخلیه نامنظم گیرنده شوند.
در طراحی سیستم انتقال مواد پودری باید چگالی ظاهری، اندازه ذرات، درصد رطوبت، جریانپذیری، سطح فیلتراسیون و نحوه تخلیه بررسی شوند. ظرفیت اسمی فیلتر بهتنهایی معیار کافی نیست؛ جنس مدیای فیلتر، روش نظافت، آببندی اتصالات و حفاظت از منبع خلأ نیز بر پایداری عملکرد سیستم اثر دارند.
در انتقال مواد با خلأ، فشار منفی پودر را از کیسه، جامبوبگ، مخزن یا سیلو به سمت گیرنده میکشد. این روش برای ایجاد مسیر بسته و برداشت ماده از یک یا چند نقطه قابل بررسی است؛ اما ظرفیت واقعی آن به ورود کنترلشده ماده، افت فشار مسیر، عملکرد فیلتراسیون و نحوه تخلیه گیرنده بستگی دارد.

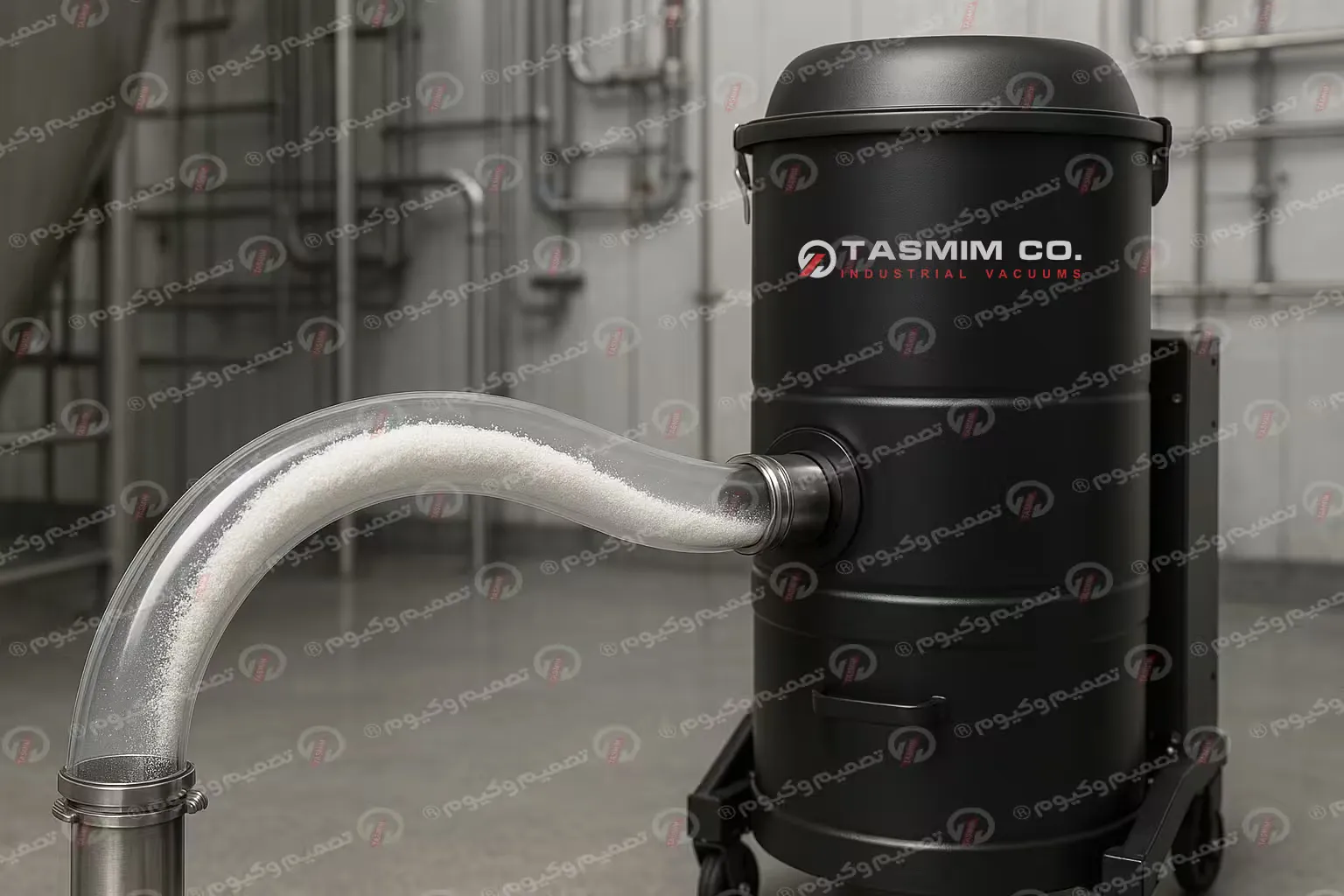

انتقال گرانول؛ کاهش شکست و تغذیه پایدار خط
در انتقال مواد گرانولی، فقط رساندن محصول به مقصد اهمیت ندارد. درصد شکست دانه، تولید خاکه، الکتریسیته ساکن و در بعضی پلیمرها تشکیل رشتههای نازک موسوم به Angel Hair نیز باید کنترل شوند.
سرعت هوا، قطر لوله، شعاع زانوییها و تعداد تغییر جهتها بر کیفیت گرانول در مقصد اثر دارند. سیستم باید با نرخ مصرف دستگاه تزریق، اکسترودر، خشککن یا بلندر هماهنگ باشد تا هاپر مقصد خالی نماند و مواد نیز سریعتر از نیاز خط وارد آن نشوند.

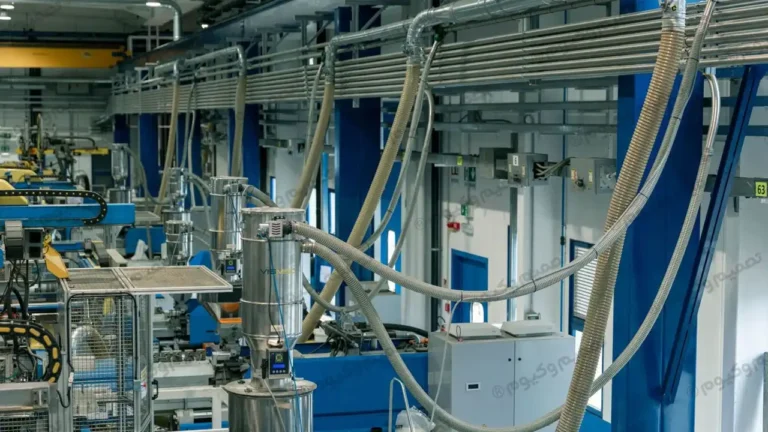

اگر ماده اصلی پروژه گرانول پلیمری، مستربچ، پرک یا مواد آسیابی است، صفحه انتقال گرانول در خطوط تولید رفتار این مواد، تغذیه چند دستگاه و محدودیتهای اجرای خط گرانول را تخصصیتر توضیح میدهد.
بررسی مواد چسبنده، مرطوب، ساینده یا شکننده
چسبندگی، رطوبت، سایندگی یا شکنندگی لزوماً انتقال ماده را غیرممکن نمیکند؛ اما استفاده از یک سیستم استاندارد و بدون بررسی میتواند باعث گرفتگی مسیر، فرسایش تجهیزات یا افت کیفیت محصول شود. جدول زیر مشکلات محتمل و راهکارهای اولیهای را نشان میدهد که باید در طراحی سیستم بررسی شوند.
رفتار ماده | مسئله محتمل | اطلاعات موردنیاز | راهکار قابل بررسی |
مرطوب یا چسبنده | کلوخهشدن، پلزدن و تخلیه نامنظم | درصد رطوبت، میزان چسبندگی و زمان ماند | مسیر مناسبتر، همزن، ویبراتور یا تخلیه ضدکلوخه |
ساینده | فرسایش لوله و زانوییها | سختی، اندازه ذرات و ظرفیت انتقال | متریال مقاوم و زانوییهای قابلتعویض |
شکننده | شکست دانه و تولید خاکه | دانهبندی و درصد شکست مجاز | کنترل سرعت برخورد و اصلاح هندسه مسیر |
بسیار ریز یا سبک | درگیری سریع فیلتر و انتشار گردوغبار | اندازه ذرات و چگالی ظاهری | فیلتراسیون متناسب، آببندی و ورود کنترلشده |
دارای الکتریسیته ساکن | چسبیدن ماده به تجهیزات یا ایجاد خطر | خواص ماده و شرایط محیط | اتصال زمین، همبندی و بررسی الزامات ایمنی |
راهکارهای جدول عمومی هستند و جای بررسی نمونه ماده، محاسبه مسیر و ارزیابی شرایط واقعی کارخانه را نمیگیرند. تجهیزات نهایی باید براساس رفتار ماده در مبدأ، خط انتقال، گیرنده و مرحله تخلیه تعیین شوند.

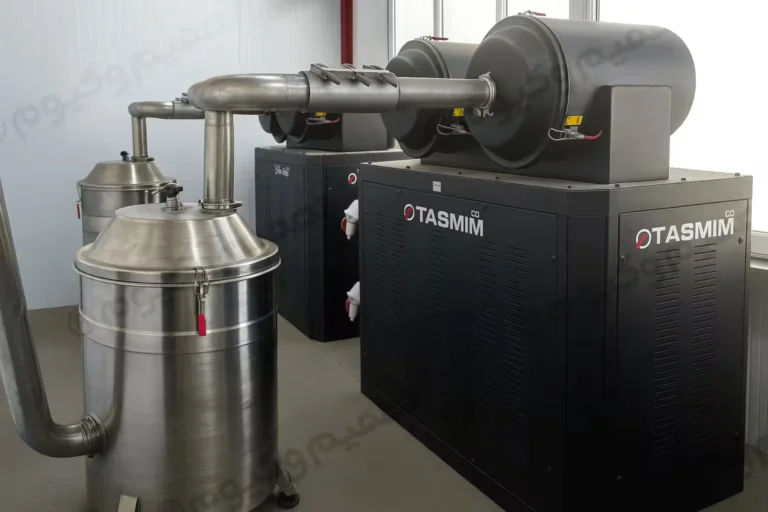

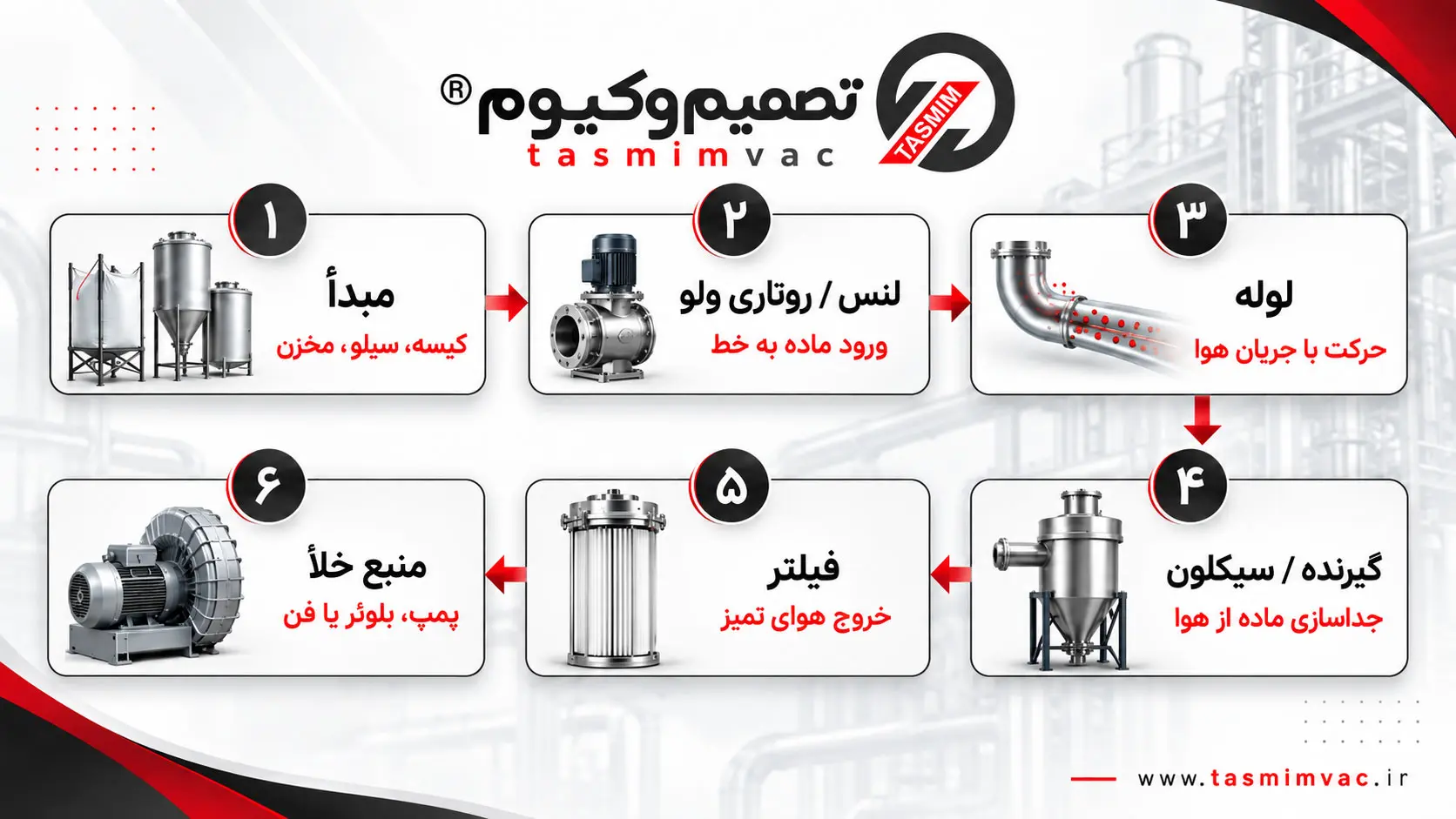

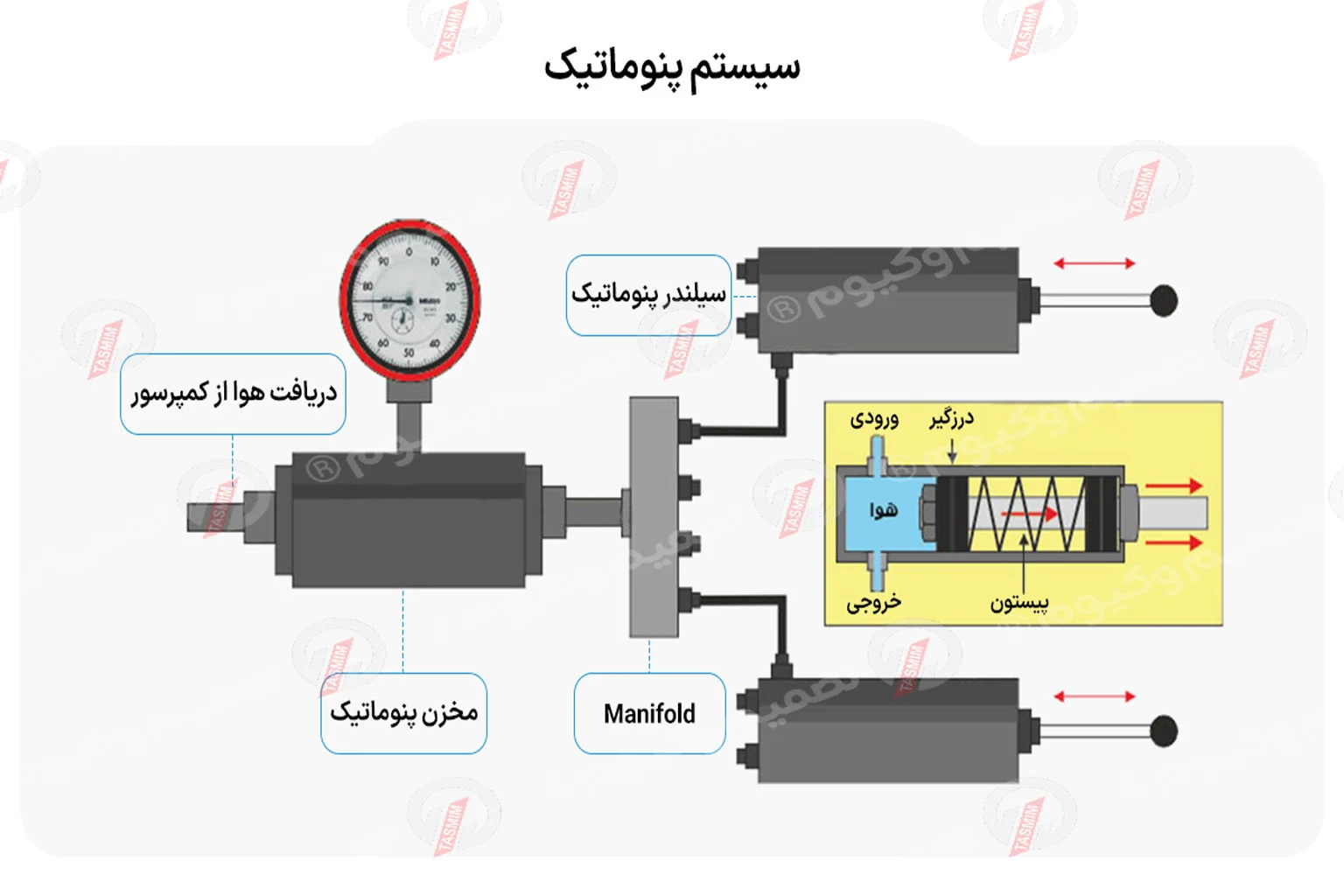

سیستم انتقال پنوماتیک چگونه کار میکند؟
در سیستم انتقال مواد پنوماتیک، عملکرد خط نتیجه کار هماهنگ چند تجهیز است. ظرفیت انتقال پنوماتیک را نمیتوان فقط از توان موتور، قطر لوله یا عدد درجشده روی بلوئر نتیجه گرفت. هر محدودیت در ورودی، مسیر انتقال مواد، فیلتراسیون یا تخلیه میتواند عملکرد کل سیستم را کاهش دهد.
اجزای اصلی سیستم انتقال مواد پنوماتیک
جدول زیر نقش اجزای اصلی سیستم را نشان میدهد. نوع و ظرفیت هر جزء باید براساس مشخصات ماده، مسیر انتقال و نرخ مصرف دستگاه مقصد انتخاب شود؛ بنابراین وجود یک پمپ یا بلوئر قوی بهتنهایی عملکرد مناسب کل خط را تضمین نمیکند.
| جزء سیستم | وظیفه اصلی | نکته مهم در انتخاب |
|---|---|---|
| ایستگاه ورود یا برداشت ماده | دریافت ماده از کیسه، جامبوبگ، مخزن یا سیلو | جریانپذیری، انتشار گردوغبار و نحوه تخلیه |
| فیدر یا روتاری ولو | ورود کنترلشده ماده به مسیر | ظرفیت، آببندی و سازگاری با فشار خط |
| پمپ وکیوم، بلوئر یا کمپرسور | ایجاد جریان هوا و اختلاف فشار | دبی هوا، فشار یا خلأ، افت فشار و سیکل کاری |
| لولهها و زانوییها | هدایت ماده میان مبدأ و مقصد | قطر، جنس، طول مسیر، ارتفاع و شعاع زانویی |
| گیرنده و فیلتر | جداسازی ماده از هوای انتقال | اندازه ذرات، سطح فیلتر و روش تمیزشدن |
| شیر تخلیه و هاپر مقصد | تحویل ماده به تجهیز بعدی | حجم مفید، نرخ تخلیه و جلوگیری از پرشدن بیشازحد |
| سنسورها و تابلو کنترل | کنترل سطح، زمان انتقال و ترتیب مسیرها | منطق عملکرد، تعداد مبدأ و مقصد و ارتباط با خط تولید |
1. ورود کنترلشده ماده
ماده از کیسه، جامبوبگ، مخزن، سیلو یا دستگاه بالادست وارد خط میشود. روش ورود باید با جریانپذیری ماده هماهنگ باشد. پودر سبک هنگام تخلیه منتشر میشود، اما ماده چسبنده ممکن است در خروجی مخزن پل بزند و جریان را قطع کند.
لنس مکش، ایستگاه تخلیه، فیدر، روتاری ولو یا تجهیزات کمکتخلیه از گزینههای این قسمت هستند. انتخاب آنها روی یکنواختی دبی و پایداری انتقال اثر مستقیم دارد. در انتقال مواد پودری، کنترل هوای کاذب ورودی و جلوگیری از انتشار ذرات در محل تخلیه نیز اهمیت دارد.
2. ایجاد جریان هوا و اختلاف فشار
بلوئر، فن، کمپرسور، پمپ وکیوم یا تجهیز ونتوری میتواند نیروی لازم برای حرکت ماده را ایجاد کند. نوع منبع براساس دبی هوا، فشار یا خلأ موردنیاز، افت فشار مسیر و سیکل کاری خط انتخاب میشود.
بزرگتر انتخابکردن منبع هوا همیشه مفید نیست. دبی بیشازحد سرعت ذرات، مصرف انرژی و سایش را افزایش میدهد. منبع کوچک نیز ممکن است نتواند ماده را در حالت مناسب نگه دارد و باعث تهنشینی یا گرفتگی شود.
۳. انتقال ماده در خط لوله
ماده همراه جریان هوا از مسیرهای افقی، عمودی و زانوییها عبور میکند. قطر لوله، تعداد و شعاع زانوییها، اختلاف ارتفاع و تغییرات مقطع بر افت فشار و رفتار ذرات اثر دارند.
چرا طول مستقیم مسیر برای محاسبه کافی نیست؟
طول مسیر تنها یکی از عوامل مؤثر بر افت فشار است. بخشهای عمودی، تعداد و شعاع زانوییها، قطر و زبری داخلی لوله، سرعت هوا، چگالی ماده و مقدار جامد عبوری نیز مقاومت مسیر را تغییر میدهند.
فرض کنید دو خط هر دو ۵۰ متر طول داشته باشند؛ یکی تقریباً مستقیم و دیگری دارای چند زانویی و بخش عمودی باشد. ظرفیت انتقال و افت فشار این دو مسیر یکسان نخواهد بود. در محاسبات مهندسی میتوان اثر اتصالات را بهصورت طول معادل در نظر گرفت، اما ضریب هر زانویی باید براساس هندسه واقعی، شرایط جریان و مشخصات ماده تعیین شود.
نسبت جامد به هوا در انتقال پنوماتیک
نسبت جامد به هوا یا Solid Loading Ratio نشان میدهد در مقایسه با جرم هوای انتقال، چه مقدار ماده جامد در خط جابهجا میشود:
φ = دبی جرمی ماده جامد ÷ دبی جرمی هوای انتقال
برای مثال، اگر سیستم در هر ساعت ۵۰۰ کیلوگرم گرانول را با دبی جرمی ۲۵۰ کیلوگرم هوا منتقل کند، مقدار این نسبت برابر ۲ خواهد بود:
φ = ۵۰۰ ÷ ۲۵۰ = ۲
بزرگترشدن این عدد معمولاً نشاندهنده افزایش غلظت ماده نسبت به هواست، اما تعیین فاز رقیق یا فاز متراکم فقط با همین نسبت امکانپذیر نیست. سرعت ذرات، الگوی حرکت ماده، فشار کاری، افت فشار و رفتار واقعی محصول نیز باید بررسی شوند.
۴. جداسازی ماده از هوا
در مقصد، ماده در گیرنده، مخزن، سیکلون یا فیلتر از هوای انتقال جدا میشود. ماده به سمت خروجی حرکت میکند و هوا پس از فیلتراسیون از سیستم خارج میشود یا به مدار بازمیگردد.
سطح فیلتراسیون، جنس مدیای فیلتر و روش نظافت آن باید با اندازه ذرات و میزان گردوغبار هماهنگ باشد. فیلتر کوچک یا نظافت ناکافی باعث افزایش افت فشار و کاهش تدریجی ظرفیت خط میشود. ورود پودر به پمپ یا بلوئر نیز میتواند عمر تجهیز را کم کند؛ به همین دلیل جداسازی و حفاظت از منبع خلأ بخش فرعی یا تزئینی سیستم نیست.

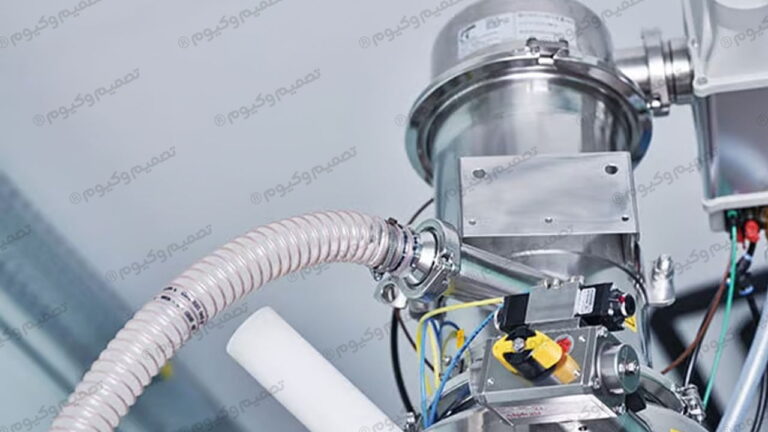

5. تخلیه و کنترل در مقصد
ماده پس از جداسازی وارد هاپر، میکسر، بلندر، راکتور یا دستگاه بستهبندی میشود. شیر تخلیه، سنسور سطح و منطق کنترل باید از خالیماندن یا پرشدن بیشازحد تجهیز جلوگیری کنند.
اگر مقصد یک هاپر باشد، حجم مفید، شکل مخروط، نرخ مصرف و روش تخلیه اهمیت دارند. مقاله هاپر صنعتی چیست؟ این معیارها را با جزئیات بیشتری بررسی میکند. در خطوط چندمقصدی، شیرهای تغییر مسیر و منطق کنترل باید از ورود ماده به مقصد اشتباه جلوگیری کنند.
مشخصات سیستم را یکجا ببینید
برای آشنایی با ساختار سیستم، اجزای اصلی، کاربردها و راهکارهای قابل طراحی، کاتالوگ سیستم انتقال مواد تصمیم وکیوم را مشاهده کنید. اطلاعات کاتالوگ برای بررسی اولیه است و انتخاب نهایی تجهیزات براساس نوع ماده، ظرفیت، مسیر و شرایط واقعی خط تولید انجام میشود.
مشخصات فنی مؤثر بر طراحی سیستم انتقال مواد
مشخصات فنی سیستم انتقال مواد باید براساس شرایط واقعی کار تعیین شوند. نوع و رفتار ماده، ظرفیت انتقال یا دبی موردنیاز، الگوی مصرف، طول و ارتفاع مسیر، تعداد زانوییها، شرایط مبدأ و مقصد و الزامات نظافت و ایمنی، همگی بر انتخاب تجهیزات اثر دارند.
دو ماده با نام مشابه ممکن است رفتار متفاوتی داشته باشند. طراحی سیستم انتقال مواد فقط براساس نام ماده یا میزان مصرف روزانه، احتمال خطا در انتخاب قطر لوله، فیلتر، منبع مکش و تجهیزات تخلیه را افزایش میدهد.
ظرفیت واقعی و الگوی مصرف
ظرفیت انتقال مواد جامد باید برحسب کیلوگرم یا تن در ساعت و همراه با الگوی مصرف تعریف شود. انتقال پیوسته، انتقال بچی و پرکردن دورهای هاپر، حتی با تناژ روزانه برابر، طراحی یکسانی ندارند.
برای مثال، اگر میکسر هر ده دقیقه یکبار به ۱۰۰ کیلوگرم ماده نیاز داشته باشد، میانگین مصرف روزانه بهتنهایی برای طراحی خط کافی نیست. زمان قابلقبول برای پرشدن هاپر، ظرفیت ذخیره و فاصله بین دو سیکل باید مشخص شوند.
در سیستم انتقال مایعات نیز دبی لحظهای با مصرف روزانه تفاوت دارد. حجم انتقال، مدت چرخه و نرخ مصرف دستگاه مقصد باید همزمان مشخص شوند.
مسیر انتقال و افت فشار
فاصله انتقال فقط طول مستقیم میان مبدأ و مقصد نیست. فاصله افقی، ارتفاع، تعداد زانوییها، شعاع خمها، تغییر قطر و محل عبور لوله روی افت فشار اثر دارند. برای محاسبه مسافت انتقال مؤثر باید مقاومت تمام این اجزا در نظر گرفته شود.
در کارخانههای قدیمی یا فضاهای محدود، مسیر انتقال مواد ممکن است از کنار دیوار، زیر سقف یا میان تجهیزات موجود عبور کند. سیستم انتقال مواد پنوماتیک از نظر انعطاف مسیر مزیت دارد، اما افزایش زانوییها بدون محاسبه میتواند ظرفیت را کاهش دهد یا احتمال گرفتگی را بالا ببرد.
فضای لازم برای تعمیر و نظافت نیز بخشی از طراحی است. فیلتر، گیرنده، شیر و قطعات قابل شستوشو باید در محلی قرار گیرند که دسترسی به آنها بدون توقف طولانی خط امکانپذیر باشد.
نقطه کاری مکش و دمش
دبی و خلأ نباید بهصورت دو عدد بیشینه و جداگانه ارزیابی شوند. عملکرد واقعی تجهیز در نقطه کاری خط مشخص میشود؛ جایی که منحنی عملکرد منبع مکش یا دمش با مقاومت مسیر، فیلتر و تجهیزات فرآیندی تلاقی میکند.
ممکن است یک پمپ در حالت آزاد دبی زیادی داشته باشد، اما با افزایش خلأ یا مقاومت مسیر، دبی واقعی آن کاهش پیدا کند. اعلام حداکثر دبی یا حداکثر خلأ بدون شرایط آزمون، معیار کافی برای مقایسه دو دستگاه انتقال مواد نیست.
در سامانههای مبتنی بر هوای فشرده، مقدار FAD یا Free Air Delivery نیز اهمیت دارد. این شاخص مقدار واقعی هوای آزاد قابل تحویل کمپرسور را نشان میدهد و ممکن است با ظرفیت اسمی آن تفاوت داشته باشد.
سیکل کاری نیز باید روشن باشد. تجهیزی که برای انتقال دورهای مناسب است، الزاماً نمیتواند در خط دائمکار با همان شرایط فعالیت کند. دمای کار، زمان استراحت و برنامه نگهداری باید با الگوی واقعی تولید هماهنگ شوند.
متریال و فیلتراسیون
نوع ماده و الزامات صنعت مشخص میکنند قطعات در تماس با محصول از فولاد کربنی،استیل ضدزنگ یا استنلساستیل یا متریال مقاوم به سایش ساخته شوند. کیفیت سطح داخلی، آببندی و امکان تخلیه کامل گاهی از ضخامت بدنه مهمتر است.
برای صنایع غذایی و دارویی، نقاط تجمع و امکان نظافت باید کنترل شوند. برای مواد ساینده نیز طراحی زانویی و سرعت ذرات روی عمر قطعات اثر زیادی دارد. فیلتر باید با اندازه ذرات، بار گردوغبار، دمای کار و روش نظافت هماهنگ باشد.
ایمنی گردوغبار و الزامات ATEX
وجود گردوغبار قابلاشتعال به این معنا نیست که با نصب یک موتور ضدجرقه، تمام خط انتقال ایمن میشود. خواص ماده، ناحیه نصب، منابع اشتعال، اتصال زمین، همبندی و روش کنترل پیامد انفجار باید در ارزیابی خطر بررسی شوند.
معرفی کل خط انتقال بهعنوان «مطابق با الزامات ATEX» تنها زمانی درست است که طراحی، تجهیزات و مستندات پروژه با الزامات مربوط هماهنگ باشند. داشتن یک قطعه دارای تأییدیه، بهتنهایی به معنی انطباق کل سیستم نیست. برگه اطلاعات ایمنی ماده، شرایط فرآیند و مقررات محل اجرای پروژه باید مبنای تصمیم باشند.
برای آشنایی با محدوده دستورالعمل اروپایی مربوط به تجهیزات و سامانههای حفاظتی در محیطهای مستعد انفجار، متن رسمی دستورالعمل 2014/34/EU را ببینید.

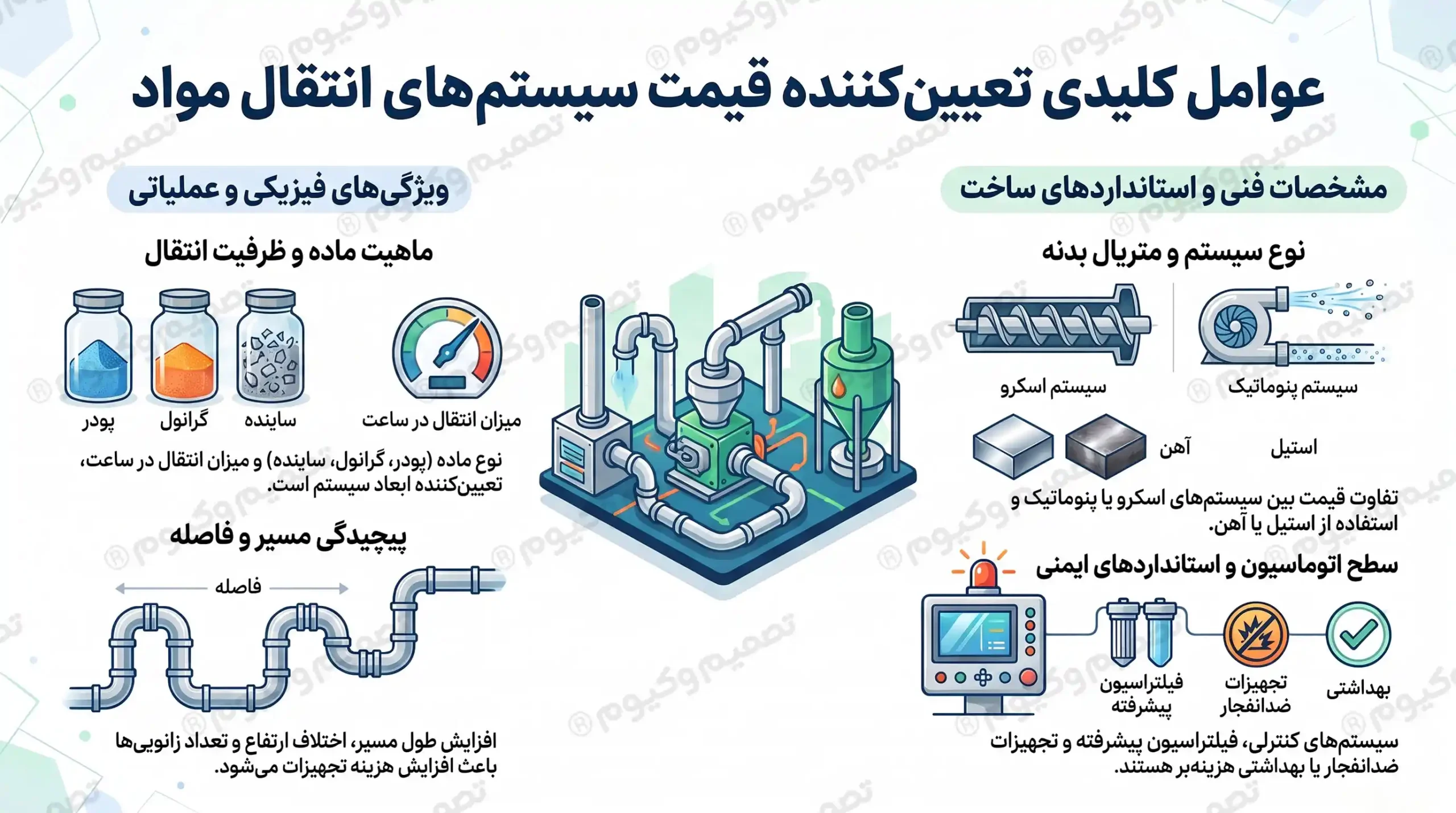

برای طراحی و استعلام قیمت سیستم انتقال مواد چه اطلاعاتی لازم است؟
برای بررسی اولیه و انتخاب سیستم انتقال مواد مناسب، باید مشخصات ماده، ظرفیت، مسیر و تجهیزات مبدأ و مقصد مشخص شوند. جدول زیر اطلاعاتی را نشان میدهد که برای طراحی و برآورد قیمت اولیه پروژه لازماند. اگر بعضی دادهها در دسترس نباشند، ارسال نمونه ماده، نقشه مسیر یا تصاویر محل نصب میتواند به تکمیل بررسی کمک کند.
چکلیست اطلاعات اولیه پروژه
| اطلاعات | نمونه پاسخ | دلیل اهمیت |
| نوع ماده | پودر، گرانول، مایع یا دوغاب | تعیین معماری انتقال |
| چگالی ظاهری جامد | کیلوگرم بر مترمکعب | محاسبه ظرفیت حجمی |
| دانهبندی | میکرون یا میلیمتر | انتخاب فیلتر و سرعت انتقال |
| ظرفیت جامد | کیلوگرم یا تن در ساعت | تعیین اندازه تجهیزات |
| دبی مایع | لیتر در دقیقه یا مترمکعب در ساعت | انتخاب ظرفیت پمپ |
| ویسکوزیته و دما | مقدار در دمای کاری | محاسبه افت فشار مایع |
| روش کار | پیوسته یا بچی | طراحی منطق کنترل |
| فاصله افقی | متر | محاسبه مقاومت مسیر |
| اختلاف ارتفاع | متر | محاسبه فشار یا هد |
| زانوییها | تعداد، زاویه و شعاع | محاسبه طول معادل |
| مبدأ | کیسه، مخزن، سیلو یا جامبوبگ | طراحی بخش برداشت |
| مقصد | هاپر، میکسر، راکتور یا بستهبندی | طراحی تخلیه |
| محدودیت کیفی | شکست، آلودگی یا رطوبت | انتخاب سرعت و روش انتقال |
| خواص شیمیایی | خورنده، سمی یا بهداشتی | انتخاب متریال و آببندی |
| فضای نصب | نقشه یا تصویر محل | جانمایی و دسترسی سرویس |
این اطلاعات برای تهیه پیشنهاد اولیه کافیاند، اما در مواد کلوخهشونده، شکننده، ساینده یا بسیار ریز ممکن است آزمایش نمونه لازم باشد. اگر توسعه آینده خط پیشبینی شده است، ظرفیت فعلی و ظرفیت احتمالی آینده را همزمان اعلام کنید تا امکان ارتقای تجهیزات از ابتدا در نظر گرفته شود.
مزایا و محدودیتهای سیستم انتقال مواد
مزایای سیستم انتقال مواد، چه در روش پنوماتیک و چه در روش مکانیکی، فقط زمانی محقق میشوند که طراحی، ساخت، نصب، تنظیم و نگهداری تجهیزات با شرایط واقعی خط هماهنگ باشند. عبارتهایی مانند «بدون گرفتگی»، «کاملاً بدون گردوغبار» یا «مناسب تمام مواد» بدون بررسی مشخصات ماده و پروژه قابل اتکا نیستند.
کاهش حمل دستی و تماس با مواد
تخلیه دستی کیسه و حمل پودر یا گرانول میان تجهیزات، احتمال ریزش ماده، انتشار گردوغبار و تماس مستقیم اپراتور با محصول را افزایش میدهد. در یک مسیر بسته، سیستم انتقال مواد میتواند میزان حمل دستی را کاهش دهد و کنترل فرآیند جابهجایی را سادهتر کند.
البته بستهبودن مسیر بهتنهایی به معنی انتقال بدون گردوغبار نیست. آببندی اتصالات، نوع فیلتر، روش تخلیه، نحوه ورود ماده و شیوه بهرهبرداری تعیین میکنند چه مقدار از انتشار ذرات کنترل شود. ادعای «کاملاً بدون گردوغبار» بدون ارزیابی این عوامل معتبر نیست.
حفظ کیفیت و کنترل آلودگی متقاطع
ریزش مواد هنگام جابهجایی دستی علاوه بر اتلاف محصول، میتواند باعث آلودگی محیط یا اختلاط ناخواسته مواد شود. این مسئله برای پودرهای دارویی، مواد غذایی، پیگمنتها، افزودنیها و مواد اولیه ارزشمند حساستر است.
در خطوط چندمحصولی، مسیر انتقال باید امکان تخلیه کامل، نظافت و دسترسی به نقاط تجمع را فراهم کند. اگر ماده در زانویی، فیلتر، شیر یا گیرنده باقی بماند، حتی یک مسیر بسته نیز ممکن است منشأ آلودگی متقاطع شود. نوع اتصال، تعداد نقاط مرده و روش پاکسازی باید از مرحله طراحی مشخص شوند.
در بسیاری از سیستمهای انتقال پنوماتیک، ماده باید بدون ضربه شدید و با کمترین تغییر در ساختار خود جابهجا شود. این موضوع برای گرانولهای شکننده، مواد ساینده و محصولاتی که تولید خاکه یا تغییر دانهبندی در آنها قابل قبول نیست، اهمیت بیشتری دارد.
سرعت بیشتر همیشه به معنی انتقال بهتر نیست. افزایش نامتناسب سرعت هوا میتواند برخورد ذرات با دیواره و زانوییها، سایش تجهیزات و شکست گرانول را افزایش دهد. از طرف دیگر، کاهش بیشازحد سرعت نیز احتمال تهنشینی و گرفتگی مسیر را بیشتر میکند؛ بنابراین سرعت مناسب باید براساس رفتار ماده، هندسه مسیر و محاسبات خط تعیین شود.
شرکت Gericke نیز در معرفی سیستمهای انتقال پنوماتیک، عبارت زیر را بهعنوان یکی از الزامات مهم انتقال محصول مطرح میکند:
تغذیه پایدار خط تولید
خالیشدن هاپر یا تغذیه ناپیوسته میکسر میتواند عملکرد کل فرآیند را مختل یا متوقف کند. سیستم انتقال مواد باید دبی ورودی را با نرخ مصرف تجهیز پاییندست هماهنگ نگه دارد و در زمان مناسب فرمان برداشت، انتقال یا تخلیه را اجرا کند.
ظرفیت بیشتر همیشه به معنی عملکرد بهتر نیست. تخلیه سریع و کنترلنشده ممکن است هاپر را بیش از حد پر کند یا ترتیب افزودن مواد را به هم بزند. معیار اصلی، ظرفیت پایدار و قابلکنترل در شرایط واقعی خط است؛ نه صرفاً عددی که برای یک تجهیز در حالت بدون بار اعلام شده است.
در خطوط دارای چند مبدأ یا مقصد، منیفولدها، شیرهای انتخاب مسیر، سنسورهای سطح و منطق کنترل باید با یکدیگر هماهنگ باشند.
این تجهیزات میتوانند برداشت از چند مخزن، توزیع ماده میان چند دستگاه و ارتباط سیستم انتقال با تجهیزات تولید را مدیریت کنند؛ اما تنظیم نادرست سنسورها یا ترتیب فرمانها میتواند باعث تغذیه ناپایدار، پرشدن بیشازحد مخزن یا توقف خط شود.
محدودیتها و خطاهای مؤثر بر عملکرد سیستم انتقال مواد
فیلتر نامتناسب، تخلیه ناقص گیرنده، ورود ناپایدار ماده، انتخاب نادرست منبع مکش یا دمش و محاسبه ناقص افت فشار از دلایل رایج کاهش ظرفیت سیستم هستند. در انتقال مایعات نیز انتخاب پمپ نامناسب میتواند باعث کاهش دبی، کاویتاسیون، نشتی یا آسیب به محصول شود.
مواد مرطوب، چسبنده، بسیار ساینده، شکننده یا مستعد کلوخهشدن ممکن است به تجهیزات کمکتخلیه، مسیر مخصوص، سرعت کنترلشده یا آزمایش عملی نیاز داشته باشند. بنابراین یک آرایش استاندارد را نمیتوان بدون بررسی برای تمام مواد و مسیرها به کار برد.
مسیرهای پیچیده، اختلاف ارتفاع زیاد و تعداد بالای زانوییها نیز افت فشار و احتمال تجمع ماده را افزایش میدهند. امکان عبور لوله از فضاهای محدود یکی از مزایای انتقال پنوماتیک است، اما انعطاف مسیر نباید جایگزین محاسبه مهندسی شود.
برای بررسی پیامدهای فنی و اقتصادی انتخاب نامتناسب، مقاله هزینههای پنهان انتخاب اشتباه سیستم انتقال مواد را مطالعه کنید.
سرویس، نگهداری و دسترسی تعمیراتی
امکان نگهداری سیستم انتقال مواد باید از زمان طراحی بررسی شود. فیلتر، گیرنده، شیر تخلیه، سنسورهای سطح، آببندها و زانوییهای در معرض سایش باید در محلهایی نصب شوند که با توقف کوتاهتر خط قابل بازدید، نظافت یا تعویض باشند.
قرارگرفتن یک قطعه مصرفی در نقطهای با دسترسی دشوار، زمان توقف و هزینه نگهداری را در طول بهرهبرداری افزایش میدهد.
در سیستمهای انتقال پنوماتیک، بررسی افت فشار فیلتر، نشتی اتصالات، عملکرد سامانه نظافت فیلتر و وضعیت پمپ وکیوم یا بلوئر اهمیت دارد. در تجهیزات مکانیکی نیز یاتاقانها، مارپیچ، تسمه، زنجیر و دیسکهای انتقال باید متناسب با میزان کارکرد و سایندگی ماده بازدید شوند.
برنامه سرویس برای تمام خطوط یکسان نیست. نوع ماده، تعداد ساعات کار روزانه، انتقال پیوسته یا بچی، شرایط محیط و میزان حساسیت تولید، فاصله زمانی نظافت و تعویض قطعات را تعیین میکنند. مصرف انرژی، تعویض فیلتر، دسترسی برای نظافت و تأمین قطعات نیز باید در محاسبه هزینه مالکیت کل پروژه در نظر گرفته شوند.
تفاوت سیستم انتقال مواد با مکنده صنعتی و وکیوم لودر
سیستم انتقال مواد فرآیندی با دستگاهی که برای جمعآوری مواد ریختهشده، ضایعات یا آلودگیهای محیط کارخانه استفاده میشود، یکسان نیست. در سیستم انتقال فرآیندی، ماده باید با ظرفیت و ترتیب مشخص از یک مبدأ به تجهیز بعدی خط تولید برسد؛ اما مکنده صنعتی و وکیوم لودر معمولاً برای جمعآوری یا بازیابی مواد از نقاط مختلف به کار میروند.
مقایسه سیستم انتقال فرآیندی، مکنده صنعتی و وکیوم لودر
جدول زیر تفاوت کاربرد، نحوه کنترل و معیار ظرفیت این تجهیزات را نشان میدهد:
| معیار مقایسه | سیستم انتقال فرآیندی | مکنده صنعتی سنگین | وکیوم لودر |
|---|---|---|---|
| هدف اصلی | تغذیه کنترلشده تجهیزات تولید | جمعآوری گردوغبار، ضایعات و مواد ریختهشده | مکش و انتقال مواد به مخزن دستگاه |
| مبدأ برداشت | کیسه، جامبوبگ، مخزن، سیلو یا دستگاه بالادست | سطح زمین، تجهیزات، مخزن یا نقاط آلوده | مخزن، دپو، حوضچه یا محل تجمع مواد |
| مقصد | هاپر، میکسر، بلندر، راکتور یا دستگاه بستهبندی | مخزن جمعآوری دستگاه | مخزن داخلی و محل تخلیه بعدی |
| معیار ظرفیت | نرخ مصرف واقعی دستگاه مقصد | قدرت مکش، حجم مخزن و نوع آلودگی | ظرفیت واقعی مکش ماده و سیکل تخلیه |
| نوع کنترل | سنسور سطح، شیر مسیر، کنترل بچ و PLC | کنترل دستی یا نیمهخودکار | کنترل مکش، پرشدن مخزن و تخلیه |
| اتصال به خط تولید | بخشی از طراحی اصلی سیستم است | به طراحی و تجهیزات تکمیلی نیاز دارد | در بعضی پروژهها با اصلاحات قابل انجام است |
سیستم انتقال فرآیندی
در سیستم انتقال فرآیندی، هدف فقط مکش یا جابهجایی ماده نیست؛ بلکه ماده باید با نرخ مشخص و در زمان مناسب به تجهیز بعدی برسد. ظرفیت این سیستم براساس نرخ مصرف واقعی هاپر، میکسر، بلندر، راکتور یا دستگاه بستهبندی تعیین میشود و باید با نحوه برداشت ماده، ترتیب انتقال، فیلتراسیون، تخلیه و منطق کنترل خط هماهنگ باشد.
ظرفیت مخزن یا قدرت مکش یک دستگاه جمعآوری را نمیتوان مستقیماً معادل ظرفیت سیستم انتقال مواد دانست. ممکن است دستگاهی قدرت مکش بالایی داشته باشد، اما گیرنده، فیلتر، شیر تخلیه یا کنترل سطح آن برای تغذیه پیوسته یک خط تولید مناسب نباشد.
مکنده صنعتی سنگین
مکنده صنعتی سنگین معمولاً برای جمعآوری گردوغبار، ضایعات، مواد ریختهشده و آلودگیهای موجود در محیط یا تجهیزات کارخانه استفاده میشود. معیار انتخاب آن علاوه بر قدرت مکش، شامل نوع ماده، حجم مخزن، سطح فیلتراسیون، سیکل کاری و روش تخلیه است.
استفاده از مکنده صنعتی در یک فرآیند تولید امکانپذیر است، اما معمولاً به گیرنده مناسب، سیستم تخلیه، سنسور سطح، تجهیزات کنترلی و اتصال مهندسیشده به دستگاه مقصد نیاز دارد. قدرت مکش بالا بهتنهایی نشان نمیدهد که مکنده برای تغذیه یک خط تولید یا دوزینگ ماده مناسب است.
وکیوم لودر
وکیوم لودر صنعتی بسته به طراحی دستگاه و نوع ماده میتواند مواد خشک، مرطوب، لجن یا ضایعات صنعتی را از مخزن، دپو، حوضچه یا محل تجمع مکش کرده و به مخزن خود منتقل کند. پس از پرشدن مخزن، ماده باید بهصورت دستی یا از طریق سیستم تخلیه متناسب به محل بعدی منتقل شود.
وکیوم لودر بهصورت خودکار جایگزین سیستم انتقال چندمسیره، تغذیه پیوسته یا دوزینگ دقیق نمیشود. برای استفاده از آن در فرآیند تولید باید ظرفیت واقعی روی ماده موردنظر، نحوه تخلیه مخزن، سیکل کاری، فیلتراسیون، کنترل سطح و ارتباط با دستگاه مقصد بررسی شوند.
طراحی و ساخت سیستم انتقال مواد در تصمیم وکیوم
در طراحی و ساخت سیستم انتقال مواد، تمام اجزا باید بهعنوان یک مجموعه واحد بررسی شوند؛ از نحوه برداشت ماده و ورود آن به مسیر گرفته تا لولهکشی، فیلتراسیون، تخلیه در مقصد و منطق کنترل. انتخاب جداگانه یک پمپ، بلوئر یا مخزن بدون درنظرگرفتن سایر اجزا، عملکرد پایدار خط را تضمین نمیکند.
پکیج آماده ممکن است برای یک کاربرد ساده مناسب باشد، اما تغییر نوع ماده، ظرفیت، مسیر یا تجهیزات مقصد میتواند عملکرد آن را مختل کند. برای مثال، ممکن است یک وکیوم لودر ظرفیت اسمی موردنیاز را داشته باشد، اما گیرنده آن برای پودر میکرونیزه سطح فیلتر کافی نداشته باشد یا نحوه تخلیه با نرخ مصرف هاپر مقصد هماهنگ نباشد.
تصمیم وکیوم هر سیستم انتقال مواد را براساس مشخصات واقعی ماده، ظرفیت موردنیاز، فاصله و ارتفاع انتقال، تعداد مبدأ و مقصد، محدودیت فضای نصب و الزامات نظافت و ایمنی طراحی میکند. جنس قطعات، قطر مسیر، نوع منبع مکش یا دمش، فیلتراسیون، سنسورها و نحوه اتصال به تجهیزات موجود نیز متناسب با شرایط همان پروژه انتخاب میشوند.
مراحل بررسی و طراحی در تصمیم وکیوم
روند طراحی متناسب با پیچیدگی پروژه شامل این مراحل است:
- دریافت مشخصات ماده، ظرفیت و مسیر
- بررسی نمونه ماده یا بازدید کارخانه
- تعیین روش مکشی، دمشی، مکانیکی، پمپاژ یا ترکیبی
- محاسبه افت فشار، ظرفیت و نقطه کاری
- انتخاب جنس قطعات، فیلتر و تجهیزات کنترل
- تهیه جانمایی و پیشنهاد فنی
- ساخت و کنترل عملکرد تجهیزات
- نصب، راهاندازی و آموزش بهرهبرداری
انتخاب نهایی نباید فقط براساس مدل آماده یا ظرفیت اسمی انجام شود. تصمیم وکیوم سیستم انتقال مواد را براساس شرایط واقعی هر خط شخصیسازی میکند؛ از جنس قطعات و مسیر لولهکشی تا فیلتراسیون، منطق کنترل و نحوه اتصال به تجهیزات موجود.
اتصال خط انتقال به میکسر، بلندر و راکتور
زمان تخلیه، سطح مواد، ترتیب ورود و فشار داخل دستگاه مقصد باید با چرخه تولید هماهنگ باشند. ورود کنترلنشده پودر به بلندر ممکن است ترتیب افزودن مواد و یکنواختی اختلاط را تغییر دهد.
در اتصال خط انتقال به راکتور یا میکسر، فشار تجهیز مقصد، امکان برگشت بخار یا پودر، روش آببندی و زمان بازشدن شیرها اهمیت دارند. جزئیات این ارتباط در مقاله اتصال سیستم انتقال مواد وکیوم به بلندر توضیح داده شده است.
نظافت مسیر انتقال مواد و جلوگیری از آلودگی متقاطع
در خطوط چندمحصولی لازم نیست همیشه کل مسیر باز شود، اما روش نظافت باید از ابتدا متناسب با حساسیت محصولات طراحی شود. اتصالات سریعبازشو، نقاط دسترسی مناسب، تخلیه کامل مسیر، هوای پاک برای پاکسازی و فیلترهای قابل جداسازی میتوانند زمان نظافت را کاهش دهند.
در صنایع غذایی و دارویی، حذف نقاط مرده و انتخاب متریال قابل شستوشو اهمیت بیشتری دارد. اگر تغییر محصول مکرر است، زمان و روش پاکسازی باید بخشی از مشخصات عملکردی تجهیزات باشد؛ نه تصمیمی که پس از ساخت گرفته شود.
توسعه ظرفیت سیستم در آینده
اگر افزایش ظرفیت از ابتدای طراحی پیشبینی شود، سیستم انتقال مواد را میتوان تا حدی ماژولار و قابل ارتقا اجرا کرد. قطر لوله، ظرفیت مخزن دریافت، تابلو کنترل، فضای نصب منبع قویتر و ظرفیت فیلتر از اجزایی هستند که میتوانند با توسعه آینده هماهنگ شوند.
اگر همه اجزا دقیقاً برای ظرفیت فعلی انتخاب شوند، دوبرابرکردن ظرفیت ممکن است به تعویض پمپ، فیلتر، لوله یا مخزن نیاز داشته باشد. ظرفیت فعلی و ظرفیت احتمالی آینده باید هر دو در ابتدای پروژه اعلام شوند.
گارانتی و پشتیبانی
سیستم صنعتی پس از تحویل به تنظیم، سرویس و قطعات مصرفی نیاز دارد. تجهیزات ساختهشده توسط تصمیم وکیوم با یک سال گارانتی و ۱۰ سال خدمات پس از فروش ارائه میشوند.
محدوده گارانتی، قطعات مصرفی، برنامه سرویس و مسئولیت نصب باید در پیشنهاد فنی و قرارداد هر پروژه بهصورت شفاف مشخص شود. آموزش اپراتور و تحویل دستورالعمل بهرهبرداری نیز در پایداری خط مؤثر است.
کاربرد سیستمهای انتقال در صنایع مختلف
کاربرد سیستم انتقال مواد در هر صنعت به شکل ماده، حساسیت محصول و الزامات فرآیند بستگی دارد. یک راهکار مناسب برای گرانول پلیمری ممکن است برای پودر دارویی، ماده معدنی ساینده یا ترکیب شیمیایی ریزدانه مناسب نباشد.
نوع ماده تنها عامل تعیینکننده در طراحی نیست. الزامات نظافت، جنس قطعات در تماس با ماده، میزان مجاز شکست، کنترل گردوغبار، شرایط ایمنی و سطح اتوماسیون در هر صنعت تفاوت دارند.
صنایع دارویی و حوزه سلامت
سیستم انتقال مواد در صنایع دارویی برای جابهجایی کنترلشده پودر، گرانول و مواد اولیه میان ایستگاه تخلیه، هاپر، بلندر و تجهیزات تولید به کار میرود. استفاده از مسیر بسته میتواند تماس مستقیم اپراتور با ماده و انتشار پودر در محیط را کاهش دهد.
جنس قطعات، کیفیت سطح داخلی، امکان نظافت، فیلتراسیون و نحوه تخلیه باید با فرآیند تولید و الزامات GMP همان پروژه هماهنگ شوند. مناسببودن سیستم برای خطوط قرص، کپسول، پودر یا مواد اولیه سرم پس از بررسی ماده، کلاس محیط و روش نظافت مشخص میشود.
صنایع غذایی، نوشیدنی و مکملهای ورزشی
آرد، شکر، شیرخشک، پودر کاکائو، نشاسته، ادویه و غلات را میتوان در یک مسیر بسته میان تجهیزات خط تولید جابهجا کرد. این ساختار ریزش مواد و تماس محصول با محیط را محدود میکند؛ اما کنترل آلودگی به طراحی بهداشتی، آببندی و روش نظافت نیز وابسته است.
برای محصولات شکننده، سرعت و هندسه مسیر باید طوری انتخاب شوند که احتمال خردشدگی کاهش پیدا کند. در خطوط چندمحصولی نیز تخلیه کامل و نظافت مسیر برای جلوگیری از آلودگی متقاطع اهمیت دارد. جزئیات این کاربرد در صفحه سیستم انتقال مواد در تولید مکملهای ورزشی توضیح داده شده است.
صنایع پتروشیمی و پلیمر
گرانول، پرک، پودرهای پلیمری و مواد افزودنی ممکن است در مسیرهای طولانی یا میان چند سیلو و دستگاه منتقل شوند. سرعت هوا، قطر لوله و طراحی زانوییها باید با ماده هماهنگ باشند تا شکست گرانول، تولید خاکه و تشکیل Angel Hair محدود شود.
اگر ماده یا گردوغبار آن قابلیت اشتعال داشته باشد، امکان اجرا در زون خطر باید براساس ارزیابی ریسک، طبقهبندی ناحیه و انتخاب تجهیزات مناسب بررسی شود. استفاده از عنوان ATEX فقط زمانی درست است که طراحی و مستندات پروژه الزامات مربوط را پوشش دهند.
صنایع شیمیایی، رنگ، رزین و شوینده
پیگمنتها، پودرهای شوینده و مواد شیمیایی ممکن است ریز، خورنده، سمی یا قابلاشتعال باشند. انتقال در مسیر بسته میتواند مواجهه مستقیم اپراتور و انتشار ماده را کاهش دهد، اما ایمنی کامل به آببندی، فیلتراسیون، اتصال زمین و ارزیابی خطر وابسته است.
برای مایعات شیمیایی نیز جنس پمپ، لوله، شیرآلات و آببندها باید با دما، ویسکوزیته و خورندگی سیال سازگار باشد. انتخاب جنس بدنه بدون بررسی قطعات در تماس با ماده کافی نیست.
صنایع فولاد، معدن و سیمان
پودرهای معدنی، سیمان و مواد اولیه صنایع فولاد معمولاً سنگین، ساینده یا پرگردوغبار هستند. سرعت انتقال، جنس لوله و زانوییها و امکان تعویض قطعات سایشی باید از ابتدای طراحی مشخص شوند.
انتقال فاز متراکم برای بعضی مواد ساینده یا شکننده قابل بررسی است، اما همیشه پربازدهترین انتخاب نیست. روش مناسب به ظرفیت، دانهبندی، فاصله، اختلاف ارتفاع، مصرف انرژی و رفتار واقعی ماده بستگی دارد.
صنایع کشاورزی و خوراک دام
دان، غلات، کنجاله و افزودنیهای خوراک را میتوان از سیلو یا ایستگاه تخلیه به میکسر، مخزن واسط یا چند نقطه مصرف منتقل کرد. طراحی منیفولد، ولوهای انتخاب مسیر و کنترل سطح مخازن، امکان مدیریت چند مبدأ یا مقصد را فراهم میکند.
در این خطوط باید انتشار گردوغبار، سایش تجهیزات، احتمال گرفتگی و اختلاط ناخواسته مواد بررسی شود. ظرفیت سامانه نیز باید با نرخ مصرف میکسر یا تجهیزات پاییندست هماهنگ باشد. برای آشنایی با انتقال دان از سیلو تا نقاط مصرف، مقاله سیستم انتقال دان مرغداری را مطالعه کنید.
صنایع نوین و تخصصی، باتری و نانومواد
در تولید باتری، نانومواد و کامپوزیتها، سیستم انتقال مواد برای جابهجایی کنترلشده پودر مواد فعال، افزودنیهای رسانا، فیلرهای میکرونیزه، نانوپودرها و دیگر مواد اولیه به کار میرود.
ارزش بالای ماده، اندازه بسیار ریز ذرات، چگالی ظاهری کم، حساسیت به رطوبت و احتمال ایجاد الکتریسیته ساکن، طراحی این خطوط را نسبت به بسیاری از کاربردهای عمومی حساستر میکند.
در انتقال مواد پودری این صنایع، کاهش اتلاف، کنترل انتشار ذرات و جلوگیری از آلودگی متقاطع اهمیت دارد. سیستم انتقال مواد پودری باید با فیلتراسیون متناسب با اندازه ذرات، آببندی مناسب، تغذیه کنترلشده، اتصال زمین و امکان نظافت میان بچهای مختلف طراحی شود. رفتار ماده در هاپر، فیلتر و مسیر تخلیه نیز باید بررسی شود تا احتمال پلزدن، چسبیدن ذرات یا تخلیه ناقص کاهش یابد.
در صورت مناسببودن روش پنوماتیک، سیستم انتقال مواد پنوماتیک میتواند پودر یا گرانول را در مسیری بسته میان تجهیزات فرآیند جابهجا کند. انتخاب انتقال پنوماتیک مکشی یا دمشی و استفاده از فاز رقیق یا فاز متراکم باید براساس چگالی ظاهری، دانهبندی، ظرفیت انتقال، فاصله مسیر، حساسیت ماده و الزامات ایمنی انجام شود؛ نه صرفاً براساس نام محصول.
برای مواد حساس به اکسیژن یا رطوبت ممکن است استفاده از شرایط کنترلشده یا گاز بیاثر لازم باشد. تصمیم نهایی باید پس از بررسی نمونه ماده، برگه اطلاعات ایمنی، شرایط محیط، مشخصات تجهیزات مبدأ و مقصد و الزامات واقعی فرآیند گرفته شود.
پروژههای اجراشده سیستم انتقال مواد
فیلم عملکرد دستگاه جای محاسبات و اسناد فنی را نمیگیرد، اما میتواند بخشی از توان اجرایی سازنده را نشان دهد. ویدئوی مفید بهتر است مبدأ، مقصد، نوع ماده، نحوه تخلیه و پیوستگی عملکرد را نمایش دهد.
ظرفیت اعلامشده برای هر فیلم باید همراه نوع ماده، فاصله انتقال و شرایط آزمون باشد. نمایش روشنبودن موتور یا نمای خارجی دستگاه، عملکرد واقعی مجموعه را اثبات نمیکند.
جدول زیر مشخصات فنی چهار پروژه اجراشده را خلاصه میکند. جزئیات کامل هر پروژه، شامل چالشها و راهکارهای فنی، در صفحه اختصاصی همان پروژه بررسی شده است.
| پروژه | ماده منتقلشده | ظرفیت | فاصله انتقال | مدت اجرا |
|---|---|---|---|---|
| انتقال پنوماتیک دارویی با استاندارد GMP | پودر دارویی | 1500 kg/h | ۶۰ متر | ۳۰ روز کاری |
| انتقال میکروپیگمنت در صنعت رنگسازی | میکروپیگمنت ۱ تا ۳ میکرون | 1000 kg/h | ۷۵ متر | ۴۰ روز کاری |
| مکنده مرکزی در پلنت پتروشیمی | گرانول پلیمری (۳ تا ۵ میلیمتر) | 1200 kg/h | ۵۰ متر | ۴۰ روز کاری |

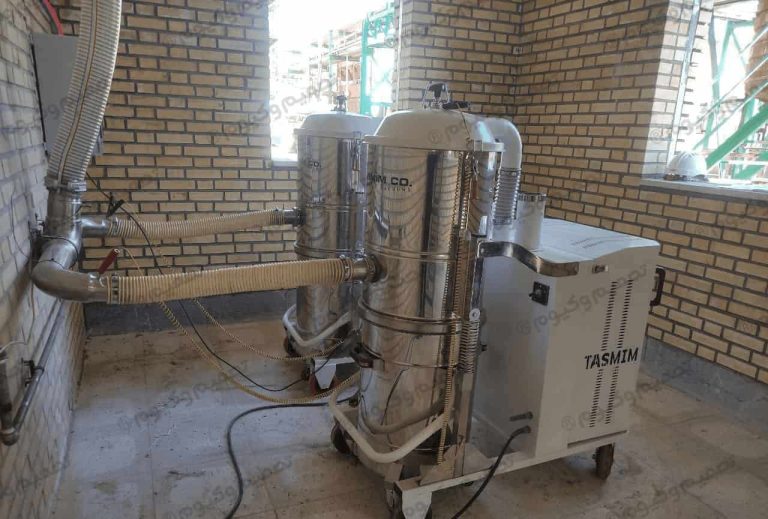

| انتقال مواد دارویی در زون ATEX | مواد اولیه دارویی | 1400 kg/h | ۲۵ متر | ۲۰ روز کاری |
در بعضی پروژهها، جزئیات کمتر دیدهشده مسیر اجرا همان چیزی بود که نتیجه نهایی را تعیین کرد:
پروژه انتقال میکروپیگمنت در صنعت رنگسازی
در پروژه انتقال میکروپیگمنت در صنعت رنگسازی، میکروپیگمنتهای ۱ تا ۳ میکرون با ظرفیت ۱۰۰۰ کیلوگرم در ساعت و در مسیری حدود ۷۵ متر منتقل شدند. بهجای استفاده از یک سیستم انتقال مشترک برای کل واحد، برای هر میکسر مسیر انتقال پودر جداگانهای در نظر گرفته شد تا احتمال اختلاط ناخواسته پیگمنتها میان رنگهای مختلف کاهش یابد.
پروژه مکنده مرکزی در پلنت پتروشیمی
در پروژه مکنده مرکزی در پلنت پتروشیمی، گرانول پلیمری با اندازه تقریبی ۳ تا ۵ میلیمتر، ظرفیت ۱۲۰۰ کیلوگرم در ساعت و در مسیری حدود ۵۰ متر جابهجا شد. محدودیت فضای نصب و تردد مداوم لیفتراک باعث شد پایپینگ بهصورت ماژولار طراحی شود تا نصب تجهیزات بهصورت مرحلهای و بدون توقف کامل خط تولید امکانپذیر باشد.
قیمت سیستم انتقال مواد چگونه تعیین میشود؟
برای سیستم انتقال مواد قیمت ثابتی وجود ندارد؛ چون اجزای خط براساس ماده، ظرفیت و شرایط کارخانه انتخاب میشوند. دو سیستم با ظرفیت اسمی مشابه ممکن است به دلیل تفاوت مسیر، فیلتراسیون، متریال یا اتوماسیون هزینه متفاوتی داشته باشند.
عوامل مؤثر بر قیمت سیستم انتقال مواد
- نوع و رفتار ماده
- ظرفیت انتقال یا دبی مایع
- فاصله و اختلاف ارتفاع
- تعداد مبدأ و مقصد
- تعداد و شعاع زانوییها
- روش مکشی، دمشی، مکانیکی یا پمپاژ
- فاز رقیق یا فاز متراکم
- نوع بلوئر، پمپ وکیوم، کمپرسور یا پمپ مایع
- جنس قطعات در تماس با ماده
- فیلتر و روش تمیزشدن آن
- تجهیزات ورودی و تخلیه
- سطح اتوماسیون و ابزار دقیق
- الزامات بهداشتی، سایشی یا ایمنی
- نصب، راهاندازی و آموزش
در سیستم انتقال مایعات، هد و دبی، ویسکوزیته، دمای کاری، جنس شیرآلات و نوع آببندی نیز بر قیمت اثر دارند. انتقال یک مایع روان با پمپاژ روغن غلیظ، محلول خورنده یا دوغاب ساینده تجهیزات یکسانی نمیخواهد.
مقایسه پیشنهادها فقط با عدد نهایی ممکن است گمراهکننده باشد. ظرفیت تضمینشده، محدوده تأمین، جنس قطعات، تجهیزات کنترل، نصب و خدمات پس از فروش باید یکسانسازی و سپس مقایسه شوند.
سؤالات متداول درباره سیستم انتقال مواد
۱. قیمت سیستم انتقال مواد چقدر است؟
قیمت سیستم انتقال مواد پس از مشخصشدن نوع و رفتار ماده، ظرفیت انتقال، طول و ارتفاع مسیر، روش انتقال، جنس قطعات، فیلتراسیون و سطح اتوماسیون تعیین میشود. اعلام قیمت ثابت بدون بررسی این اطلاعات قابل اتکا نیست.
۲. آیا سیستم انتقال مواد در مسیرهای شیبدار قابل اجراست؟
بله، اما انتخاب میان روش پنوماتیک و تجهیزات مکانیکی مانند اسکرو به زاویه شیب، ظرفیت، رفتار ماده و محدودیت فضای نصب بستگی دارد. افزایش شیب میتواند ظرفیت اسکرو را کاهش دهد و در انتقال پنوماتیک نیز باید اثر ارتفاع و افت فشار محاسبه شود.
۳. آیا نصب سیستم در کارخانه قدیمی به تخریب سازه نیاز دارد؟
در بسیاری از پروژهها میتوان مسیر لولهکشی را از کنار دیوار، زیر سقف یا میان تجهیزات موجود عبور داد. میزان تغییرات سازه پس از بررسی نقشه یا بازدید محل مشخص میشود و دسترسی لازم برای سرویس و نظافت نیز باید حفظ شود.
۴. آیا سیستم میتواند از چند سیلو برداشت یا به چند مقصد انتقال دهد؟
بله، با طراحی منیفولد، شیرهای انتخاب مسیر، سنسورهای سطح و منطق کنترلی مناسب میتوان چند مبدأ یا مقصد را مدیریت کرد. ظرفیت مسیرها و ترتیب عملکرد باید طوری تعیین شوند که انتقال همزمان باعث تداخل یا ورود ماده به مقصد اشتباه نشود.
۵. آیا تخلیه جامبوبگ با سیستم انتقال پودر با وکیوم بدون انتشار گردوغبار امکانپذیر است؟
حذف مطلق گردوغبار بدون بررسی شرایط پروژه قابل تضمین نیست؛ اما با استفاده از ایستگاه تخلیه جامبوبگ، اتصال بسته کیسه، ایجاد فشار منفی در محل تخلیه، فیلتراسیون مناسب و آببندی مسیر میتوان انتشار پودر را به میزان قابلتوجهی کاهش داد. نتیجه نهایی به اندازه ذرات، جریانپذیری پودر، نحوه اتصال جامبوبگ و روش تخلیه ماده بستگی دارد
۶. آیا میتوان ظرفیت سیستم انتقال مواد را در آینده افزایش داد؟
اگر افزایش ظرفیت از ابتدای طراحی پیشبینی شود، لولهکشی، مخزن دریافت، فیلتر، تابلو کنترل و فضای نصب منبع قویتر را میتوان با توسعه آینده هماهنگ کرد. در غیر این صورت، دوبرابرشدن ظرفیت ممکن است به تعویض چند جزء اصلی سیستم نیاز داشته باشد.
۷. آیا پودر مرطوب یا مستعد کلوخهشدن با سیستم خلأ منتقل میشود؟
انتقال بعضی پودرهای مرطوب یا مستعد کلوخهشدن با سیستم خلأ امکانپذیر است، اما استفاده از یک آرایش استاندارد ممکن است باعث پلزدن، تخلیه نامنظم یا گرفتگی مسیر شود. درصد رطوبت، میزان چسبندگی، اندازه ذرات و زمان ماند ماده باید بررسی شوند. بسته به شرایط میتوان از هاپر ضدپل، همزن، ویبراتور، سطوح داخلی مناسب، مسیر اصلاحشده یا تجهیزات کمکتخلیه استفاده کرد. برای این مواد، بررسی نمونه پیش از طراحی نهایی ضروری است.
۸. مسیر انتقال بین دو محصول چگونه تمیز میشود؟
روش نظافت باید براساس حساسیت محصولات و میزان مجاز آلودگی متقاطع طراحی شود. اتصالات سریعبازشو، نقاط دسترسی مناسب، حذف نقاط مرده، تخلیه کامل مسیر و فیلترهای قابل جداسازی میتوانند نظافت را سادهتر کنند. در خطوط غذایی و دارویی، روش پاکسازی و قابلیت شستوشوی قطعات باید با الزامات همان پروژه هماهنگ باشد.
جمعبندی؛ از بررسی ماده تا اجرای سیستم انتقال مواد
انتخاب سیستم انتقال مواد از مقایسه توان موتور یا ظرفیت اسمی تجهیزات شروع نمیشود؛ ابتدا باید رفتار واقعی ماده، نرخ مصرف خط، فاصله و ارتفاع انتقال، تعداد زانوییها، شرایط مبدأ و مقصد و محدودیتهای نظافت و ایمنی مشخص شوند. نتیجه این بررسی تعیین میکند که انتقال پنوماتیک مکشی یا دمشی، تجهیزات مکانیکی، پمپاژ مایعات یا ترکیبی از این روشها برای پروژه مناسبتر است.
یک سیستم انتقال مواد زمانی عملکرد قابلاعتمادی خواهد داشت که برداشت ماده، مسیر انتقال، فیلتراسیون، تخلیه و کنترل خط با یکدیگر هماهنگ باشند. طراحی اختصاصی این مجموعه میتواند احتمال گرفتگی، انتشار گردوغبار، شکست محصول و توقف تولید را کاهش دهد و امکان توسعه ظرفیت خط در آینده را نیز فراهم کند.
ما پودر سبک مثل آرد داریم ولی مسیرمون پیچوخم زیاد داره. این پیچها مشکل ایجاد نمیکنن؟
سلام. وجود پیچهای متعدد لزوماً مانع اجرای سیستم نیست، اما تعداد زانوییها، شعاع آنها، قطر لوله، طول مسیر و طراحی فیلتر روی افت فشار و احتمال گرفتگی اثر دارند. برای پودر سبک مانند آرد، شرایط انتقال باید براساس ظرفیت و مسیر واقعی محاسبه شود. طول مسیر و تعداد زانوییها را اعلام کنید تا امکان اجرا دقیقتر بررسی شود.
توی پنوماتیک، «پمپ انتقال پودر» همون وکیوم پمپ حساب میشه؟
سلام تو بازار بهصورت عام میگن “پمپ”، ولی در عمل بسته به طراحی ممکنه فن/بلوئر/کمپرسور باشه یا اگر سیستم خلأ باشه، پمپ وکیوم. مهم اینه فشار/خلأ و دبی موردنیاز درست محاسبه بشه. اگر مسیر و ظرفیت رو بگید دقیق مشخص میکنیم چه تجهیزی مناسبتره.
ما توی یک خط تولید چند نوع پودر مختلف داریم. بین دو محصول، داخل لولهها و مخزن سیستم چطور تمیز میشه که آلودگی متقاطع پیش نیاد؟ لازمه هر بار کل مسیر باز بشه؟
سلام. لزوماً نیازی به بازکردن کامل مسیر نیست، اما روش نظافت باید از ابتدا متناسب با حساسیت محصولات طراحی شود. استفاده از اتصالات سریعبازشو، نقاط دسترسی مناسب، تخلیه کامل مسیر، هوای پاک برای پاکسازی و فیلترهای قابل جداسازی میتواند نظافت را سادهتر کند. در خطوط غذایی و دارویی، حذف نقاط مرده و انتخاب متریال قابل شستوشو اهمیت بیشتری دارد. نوع پودرها و میزان حساسیت به آلودگی متقاطع را اعلام کنید تا روش مناسبتری پیشنهاد شود.
اگر سیستم رو الان برای ظرفیت ۵۰۰ کیلوگرم در ساعت طراحی کنیم و بعداً ظرفیت خط دو برابر بشه، امکان ارتقای سیستم وجود داره یا باید کل تجهیزات عوض بشه؟
سلام. اگر افزایش ظرفیت از ابتدای طراحی پیشبینی شود، سیستم را میتوان تا حد زیادی بهصورت ماژولار و قابل ارتقا اجرا کرد. برای مثال، ظرفیت لولهکشی، مخزن دریافت، تابلو کنترل و فضای نصب پمپ قویتر میتواند با ظرفیت آینده هماهنگ شود. اما اگر تمام اجزا دقیقاً برای ۵۰۰ کیلوگرم در ساعت انتخاب شوند، افزایش دوبرابری ظرفیت ممکن است به تعویض پمپ، فیلتر، لولهها یا مخزن نیاز داشته باشد. بهتر است ظرفیت فعلی و ظرفیت احتمالی آینده هر دو هنگام طراحی اعلام شوند.
پودر ما کمی رطوبت داره و بعضی وقتها داخل مخزن کلوخه میشه. سیستم انتقال با خلأ برای این ماده جواب میده یا احتمال گرفتگی لولهها زیاده؟
سلام. انتقال این نوع مواد امکانپذیر است، اما سیستم معمولی ممکن است با گرفتگی یا تخلیه نامنظم روبهرو شود. میزان رطوبت، چسبندگی، اندازه ذرات و مدتزمان ماندن ماده داخل مخزن باید بررسی شود. بسته به شرایط، میتوان از مسیر کوتاهتر، قطر لوله مناسب، ویبراتور یا همزن، طراحی ضدکلوخه و سیستم تخلیه مخصوص استفاده کرد. برای چنین موادی معمولاً بررسی نمونه ماده قبل از طراحی نهایی نتیجه دقیقتری میدهد.
برای استعلام قیمت سیستم انتقال مواد پودری چه اطلاعاتی باید ارائه کنیم؟ ماده از مخزن طبقه پایین به میکسر منتقل میشود و حدود ۸ متر اختلاف ارتفاع داریم. آیا با اعلام ظرفیت ساعتی میتوانید قیمت اولیه بدهید یا حتماً باید از محل بازدید شود؟
سلام آقای قنبری. برای برآورد اولیه قیمت سیستم انتقال مواد، نام و مشخصات ماده، ظرفیت موردنیاز، طول تقریبی مسیر، اختلاف ارتفاع، تعداد زانوییها و اطلاعات مبدأ و مقصد کفایت میکند. ارسال نقشه یا چند تصویر از محل نیز به دقیقترشدن برآورد کمک میکند. بازدید حضوری معمولاً در مرحله طراحی نهایی و زمانی انجام میشود که محدودیتهای مسیر، نحوه اتصال به میکسر یا شرایط نصب از روی اطلاعات ارسالی مشخص نباشد.
آیا سیستم انتقال مواد پنوماتیک میتواند بهصورت اتوماتیک با هاپر دستگاه بستهبندی کار کند؟ یعنی وقتی سطح مواد پایین آمد انتقال شروع شود و بعد از پرشدن هاپر، سیستم خودش متوقف شود. امکان اتصال به PLC فعلی خط هم وجود دارد؟
بله، در صورت سازگاری تجهیزات میتوان سیستم انتقال مواد پنوماتیک را با سنسورهای سطح هاپر و تابلو کنترل هماهنگ کرد تا تغذیه براساس نیاز دستگاه مقصد انجام شود. اتصال به PLC موجود نیز پس از بررسی نوع ورودی و خروجیها، پروتکل ارتباطی، منطق کنترلی و اینترلاکهای ایمنی امکانسنجی میشود. برای طراحی دقیق باید حجم هاپر، میزان مصرف دستگاه بستهبندی، ظرفیت انتقال و مشخصات PLC فعلی اعلام شود.
برای انتخاب بین سیستم انتقال مواد پنوماتیک و اسکرو، مصرف برق را چطور باید مقایسه کرد؟ آیا فقط توان موتور ملاک است یا ظرفیت واقعی انتقال، طول مسیر و تعداد ساعت کار خط هم باید در محاسبه در نظر گرفته شود؟ خط ما در دو شیفت فعالیت میکند.
سلام آقای کریمی. توان موتور بهتنهایی معیار دقیقی برای مقایسه مصرف انرژی نیست. ظرفیت واقعی انتقال، طول و ارتفاع مسیر، تعداد زانوییها، افت فشار، ساعات کار، نحوه ورود ماده و تجهیزات جانبی نیز باید بررسی شوند. در سیستم انتقال مواد پنوماتیک، انرژی منبع خلأ یا بلوئر اهمیت دارد؛ در سیستم مکانیکی مانند اسکرو نیز توان موتور، بارگذاری، اصطکاک و استهلاک قطعات متحرک مؤثر هستند. مقایسه درست باید براساس انرژی مصرفی برای انتقال مقدار مشخصی ماده و هزینه بهرهبرداری و نگهداری در شرایط واقعی خط انجام شود.
موادکش گرانول تا چه فاصله و ارتفاعی جواب میدهد؟ مخزن مواد ما حدود ۲۵ متر با دستگاه تزریق فاصله دارد و مسیر هم چند زانویی و حدود ۶ متر ارتفاع دارد. برای چنین مسیری موادکش کنار دستگاه کافی است یا باید سیستم مرکزی انتقال گرانول نصب شود؟
برای موادکش گرانول نمیتوان یک فاصله یا ارتفاع ثابت را بهعنوان حداکثر قابلاجرا اعلام کرد. ظرفیت موردنیاز، چگالی و اندازه گرانول، قطر لوله، ارتفاع عمودی، طول افقی، تعداد و شعاع زانوییها و توان ایجاد خلأ همگی بر عملکرد سیستم اثر دارند. موادکش مستقل معمولاً برای یک دستگاه و مسیرهای کوتاهتر بررسی میشود؛ اما در مسیر طولانیتر، ظرفیت بالاتر یا تغذیه چند دستگاه، ممکن است سیستم مرکزی انتقال گرانول مناسبتر باشد. برای مسیر شما باید ظرفیت مصرف دستگاه تزریق و نقشه تقریبی لولهکشی نیز بررسی شود.
ما گرانول PET و پلیآمید را ابتدا خشک میکنیم و بعد با موادکش به دستگاه تزریق میفرستیم. آیا انتقال پنوماتیک گرانول با هوای محیط باعث جذب دوباره رطوبت میشود؟ برای این مواد حتماً باید از انتقال با هوای خشک استفاده کرد؟
گرانولهای رطوبتگیر مانند PET و پلیآمید ممکن است پس از خروج از خشککن، متناسب با رطوبت محیط و مدت تماس با هوا دوباره رطوبت جذب کنند. میزان این مسئله به طول مسیر، زمان باقیماندن مواد در لوله، شرایط محیط و نحوه کار موادکش گرانول بستگی دارد. تخلیه کامل یا پاکسازی خط پس از هر سیکل، کاهش زمان ماند مواد و استفاده از مسیر و مخزن دریافت بسته میتواند به حفظ شرایط گرانول کمک کند. در محیطهای مرطوب یا خطوط حساس، انتقال با هوای خشک نیز قابل بررسی است؛ اما ضرورت آن باید براساس نوع ماده، رطوبت مجاز و شرایط واقعی خط مشخص شود.
