مقدمه: چرا امروز دربارهٔ «انتقال پودر با وکیوم» حرف میزنیم؟
شرکت تصمیم وکیوم بهعنوان تولیدکنندهٔ وکیومهای صنعتی و سیستمهای انتقال مواد پنوماتیک، تأکید میکند که در خطوط مدرن غذایی، داروسازی، شیمیایی و حتی پلاستیک و سرامیک، کیفیت نهایی محصول بیش از هر زمان دیگری به پاکیزگی فضای تولید، یکنواختی تغذیهٔ ماشینآلات و ایمنی اپراتورها وابسته است. هر نشتی کوچک پودر میتواند به آلودگی متقاطع، کاهش راندمان یا حتی توقف خط منجر شود و در صنایع حساس، هزینهٔ پاکسازی و ضایعات، گاهی از خودِ مواد اولیه گرانتر تمام میشود.
«سیستم انتقال پودر با وکیوم» (Vacuum Powder Conveying) در چنین زمینهای بهعنوان راهکاری تمیز، قابلکنترل و منعطف مطرح است؛ راهکاری که با ایجاد فشار منفی کنترلشده، پودر را از مبداهایی مثل کیسه، بیگبگ یا سیلو، به مقصدهایی مثل میکسر، راکتور، دوزینگ یا دستگاه بستهبندی منتقل میکند. مزیت بنیادین این روش، مدار بسته و فیلتراسیون مؤثر است که نهتنها اتلاف مواد و گردوغبار محیطی را کم میکند، بلکه سلامت پرسنل و الزامات بهداشتی استانداردهای GMP/FDA را نیز بهتر پوشش میدهد. اگر تا امروز درگیر تمیزکاریهای مکرر، نوسان خوراکدهی، یا چالشهای HSE بودهای، وکیوم کانویینگ پودر با طراحی صحیح میتواند همان حلقهٔ گمشدهٔ خط باشد.

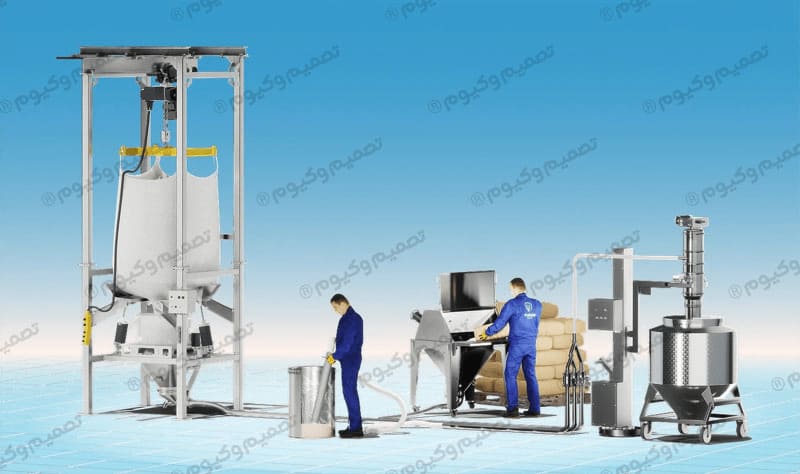

این سیستم چگونه کار میکند؟ از مکش تا تخلیه، یک چرخهٔ کنترلشده
چرخهٔ انتقال با روشن شدن پمپ وکیوم آغاز میشود؛ فشار منفی در لاین ایجاد شده و پودر از مبدا به سمت هاپر دریافت (Receiver) کشیده میشود. در ورودی هاپر، جریان هوا-جامد از روی فیلتر اصلی عبور میکند تا ذرات درشت و ریز از هوا جدا شوند و تنها هوای تمیز به سمت پمپ بازگردد. برای حفاظت مضاعف، یک فیلتر ایمنی نیز پیش از پمپ قرار میگیرد تا ریسک ورود ذرات به ماشین و آسیب پرهیز شود.
وقتی سطح پودر در هاپر به حد تنظیمشده رسید، پمپ متوقف یا دریچهها تغییر وضعیت میدهند و فاز تخلیه با باز شدن شیر تخلیه یا روتاریوالو آغاز میشود. بهطور همزمان یا پس از تخلیه، سیستم جتپالس فیلتر را با ضربهٔ هوای فشرده پاکسازی میکند تا افت فشار ثابت بماند و مکش سیکل بعدی کاهش پیدا نکند. این چرخه میتواند بهصورت Batch (نوبتی) یا در برخی طراحیها بهشکل Continuous (پیوسته) اجرا شود. تفاوت با سیستمهای فشار مثبت نیز روشن است: در فشار مثبت هوا ماده را «هل» میدهد، اما در وکیوم، هوا از مسیر میگریزد و ماده را «میکشد»؛ همین تفاوت باعث تمیزی بیشتر در نشتها و ایمنی تنفسی بهتر برای اپراتور میشود.
مزایا به زبان ساده: پاکیزگی، ایمنی و صرفه اقتصادی واقعی
برای تصمیمگیری سریع درباره «سیستم انتقال پودر با وکیوم»، کافی است سه ستون اصلیِ مزیت را ببینی: پاکیزگی خط و کاهش اتلاف مواد، ایمنی و سلامت نیروی انسانی و بهرهوری اقتصادی در طول زمان. در ادامه، هر کدام را بهصورت روشن و کاربردی باز میکنم تا دقیقاً بدانی این مزایا در محیط تولید چه اثری روی کیفیت محصول، توقفات خط، و هزینهٔ مالکیت (TCO) میگذارند.
جلوگیری از اتلاف مواد و آلودگی محیط
در وکیوم کانویینگ، مدار انتقال بسته است؛ هوا بعد از عبور از فیلتر اصلی و فیلتر ایمنی تخلیه میشود و گردوغبارِ فراری عملاً فرصتی برای پخششدن در سالن پیدا نمیکند. نتیجهٔ مستقیم این طراحی، کاهش محسوس زمان نظافت، کاهش ریسک آلودگی متقاطع و استفادهٔ بهتر از مواد اولیه است—خصوصاً وقتی با پودرهای گرانقیمت مثل پیگمنتهای خاص یا APIهای دارویی کار میکنی که هر گرم آن اهمیت دارد. تمیزیِ محیط، علاوه بر بهبود کیفیت نهایی، روی عمر تجهیزات پاییندست هم اثر مثبت میگذارد.
حفظ سلامت پرسنل و ایمنی بالا
وقتی ماده در مدار بسته جابهجا میشود، تماس مستقیم اپراتور با پودر کم شده و ذرات معلق در هوای سالن به حداقل میرسد. این یعنی کاهش ریسکهای تنفسی و لغزش، انطباق سادهتر با HSE و الزامات GMP/ATEX در صنایع حساس. حذف نقاط انتشار گردوغبار و کنترل منبع، بهصورت عملی سطح ایمنی را بالا میبرد و هزینههای پنهان ناشی از بیماریهای شغلی یا توقفهای ایمنی را کاهش میدهد.
انعطافپذیری بالا و قابلیت Retrofit
لولهکشیهای وکیوم معمولاً سبکتر و کممزاحمتتر از نوار و اسکروکانویورها هستند؛ به همین دلیل در اکثر سایتها میتوان آنها را با کمترین تغییرات سازهای به خطوط موجود اضافه کرد. از طرفی، با دیورتر والوها میتوان چند نقطه را از یک منبع تغذیه کرد و مسیرها را سریع تغییر داد. این انعطاف، برای خطوطی که تنوع محصول یا تغییرات دورهای دارند، یک مزیت رقابتی واقعی است و هزینههای CAPEX بعدی را بهطور محسوسی کم میکند.
بهرهوری و صرفهٔ اقتصادی
وقتی گردوغبار روی تجهیزات نمینشیند و نظافت زمانبر حذف میشود، توقفات ناخواسته پایین میآید. خوراکدهی یکنواخت به اکسترودر یا میکسر، نوسان کیفیت محصول را کم میکند و نرخ ضایعات را پایین میآورد. در مجموع، اگرچه ممکن است قیمت اولیهٔ خرید نسبت به راهکارهای سادهتر بیشتر باشد، اما با کاهش تمیزکاری، سرویس بهینهٔ فیلتر، مصرف انرژی مدیریتشده و افزایش OEE، هزینهٔ مالکیت (TCO) در بازهٔ میانمدت کاهش مییابد و سرمایهگذاری توجیهپذیر میشود.
Batch یا Continuous؟ و همچنین فاز رقیق یا غلیظ؟
انتخاب بین Batch و Continuous دقیقاً به ریتم مصرف در مقصد برمیگردد. اگر مقصد، مثل میکسر، در بازههای زمانی مشخص پُر و خالی میشود، Batch ساده، اقتصادی و قابلکنترل است. اما اگر مقصدی مثل اکسترودر نیاز به خوراک یکنواخت و بیوقفه دارد، طراحی Continuous توجیه پیدا میکند؛ هرچند کنترل آن پیچیدهتر است.
از سوی دیگر، دربارهٔ الگوی جریان ذرات، فاز رقیق (Dilute) یعنی سرعت هوا بالاتر و غلظت جامد پایینتر است؛ انتخابی مناسب برای مواد سبک و مسیرهای معمولی، با تجهیزات نسبتاً ساده و هزینهٔ اولیه کمتر. در فاز غلیظ (Dense)، سرعت هوا کاهش مییابد و غلظت جامد بالا میرود؛ این کار به حفاظت از ذرات شکننده، کمگردوغبارتر بودن انتقال و کاهش سایش ماده کمک میکند، اما نیازمند کنترل دقیقتر و گاهی تجهیزات اضافی است. برای مواد چسبنده، شکننده، یا گرانقیمت، Dense اغلب انتخاب بهتری است؛ در حالیکه برای موادی مانند آرد و شکر، Dilute معمولاً کفایت میکند.
مقایسه روشهای انتقال پنوماتیک با وکیوم
| سناریو | بهترین کاربرد | مزیت کلیدی | ریسک/چالش | نکتهٔ انتخاب |
|---|---|---|---|---|
| وکیوم – فاز رقیق (Dilute) | فواصل متوسط، مواد سبک/معمولی | سرعت حمل بالا، تجهیزات سادهتر | احتمال سایش یا شکست ذرات ظریف | برای آرد/شکر/نشاسته و PVC سبک مناسب؛ سرعت خط را کنترل کن |
| وکیوم – فاز غلیظ (Dense) | مواد شکننده/چسبنده/گرانقیمت | آسیب کمتر به ذره، گردوغبار کمتر | کنترل فرآیند پیچیدهتر | برای کاکائو، گرانول دارویی، پیگمنتها و فلزات ظریف بهتر است |
| وکیوم – Batch | تغذیههای نوبتی مقصدها (میکسر/راکتور) | کنترل هر سیکل، آلودگی کمتر در تخلیه | نوسان دبی بین سیکلها | برای فرایندهای ناپیوسته، اقتصادی و پایدار |
| وکیوم – Continuous | اکسترودر/بستهبندیهای High-speed | جریان یکنواخت، کیفیت پایدار | طراحی و کنترل دشوارتر | وقتی یکنواختی دبی حیاتی است انتخاب کن |
مواد قابل انتقال و محدودیتها: از آرد و شکر تا پیگمنت و پودر فلزات
در عمل، اکثر مواد پودری رایج را میتوان با وکیوم منتقل کرد؛ از آرد، شکر، نشاسته و پودر شیر در غذایی گرفته تا پیگمنتها، رزینهای پودری و مستربچ در شیمیایی و پلاستیک، و حتی سیلیس، تالک، کربنات کلسیم و پودرهای فلزی در صنایع معدنی و باتری. آنچه انتقال را دشوار میکند نه اسم ماده، بلکه رفتار ریولوژیکی آن است: چسبندگی، هیدروسکوپیک بودن، تمایل به بریجینگ/راتهولینگ، حساسیت به شکست یا سایشپذیری بالا. برای مواد چسبنده بهتر است سرعت خط کمتر و طراحی فاز غلیظ در نظر گرفته شود، سطوح داخلی صیقلی باشند و از لرزانندهها یا کمکجریانها بهره گرفته شود. در مواد هیدروسکوپیک، کنترل رطوبت و نقطهٔ شبنم هوا اهمیت دارد تا از کلوخهشدن و چسبندگی جلوگیری شود. پودرهای فلزی و گردوغبارهای قابلانفجار نیز الزامهای ATEX خود را دارند که در بخش ایمنی به آن میپردازیم.

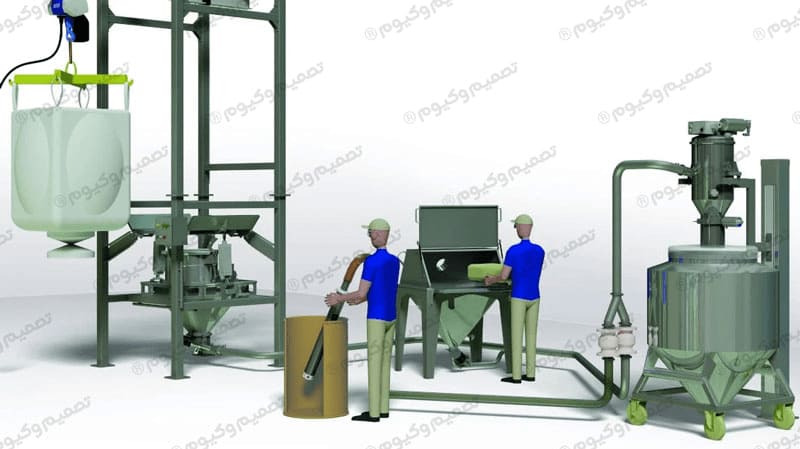

اجزای کلیدی سیستم و نقش هرکدام: آنچه باید در نقشه و P&ID ببینی
1- پمپ وکیوم (سایدچنل/روتز/اسکرول/اِجکتور)
قلب سیستم است و انتخاب آن به دبی، فشار منفی موردنیاز، ملاحظات بهداشتی و سطح سرویسپذیری وابسته است. پمپهای سایدچنل اقتصادی و کماستهلاکاند، روتز برای دبیهای بالاتر یا فشارهای پایینتر مناسب است، اسکرول با هوای تمیز و کمارتعاش برای بهداشت جذاب است و اژکتورهای ونتوری در برخی سایتها برای سادگی و عدم وجود قطعات دوّار انتخاب میشوند.
2- هاپر دریافت (Receiver) با فیلتر اصلی و فیلتر ایمنی
وظیفهٔ جداسازی جامد از هوا را بر عهده دارد؛ فیلتر اصلی با سطح کافی و کیکفیلتر پایدار، افت فشار را در محدودهٔ مطلوب نگه میدارد و فیلتر ایمنی محافظ نهایی پمپ است.
3- سیکلون، وکیومبِرِیکِر و خفهکن صدا
سیکلونها پیشجداسازی ذرات را انجام میدهند و عمر فیلتر را افزایش میدهند؛ وکیومبریکِر برای ایمنی فشار و کنترل شرایط گذرا بهکار میرود و خفهکن صدا تاثیر بسزایی در محیط کار آرام دارد.
4- سیستم جتپالس و هوای فشرده
پاکسازی دورهای فیلتر، ستون فقرات پایداری مکش است؛ تنظیم فشار، زمان و تناوب پالسها باید با آزمونِ میدانی بهینه شود تا نه جذب پودر مختل شود و نه فیلتر زود اشباع گردد.
5- پنل کنترل PLC، سنسورها و اتوماسیون
سنسور سطح، DP ترانسمیتر، آلارمهای گرفتگی فیلتر یا کمبود هوا و منطقهای بین Batch/Continuous و Dilute/Dense در PLC پیاده میشوند؛ در پروژههای حساس، ثبت لاگها و یکپارچگی با MES/SCADA نیز توصیه میشود.
بهداشت، ایمنی و استانداردها: وقتی GMP، HEPA و ATEX تعیینکننده میشوند
در صنایع غذایی و دارویی، جنس بدنه و اتصالات باید استیل 304/316L با سطوح صیقلی و قابلپاکسازی باشد. بسیاری از سایتها برای خروجی هوا، HEPA H13/H14 میخواهند تا کوچکترین ذرات معلق وارد سالن نشود. اگر مادهٔ منتقلشونده خطرناک باشد، استفاده از محفظههای BIBO برای سرویس فیلتر ضروری است تا اپراتور در معرض ذرات قرار نگیرد.
از نگاه ATEX، گردوغبارهای قابلانفجار (مثلاً برخی نشاستهها، آردها یا پودرهای فلزی) به زمینکردن مناسب، حذف نقاط جرقه، کنترل بار الکتریسیته ساکن، و متریال سازگار نیاز دارند. در کُل، طراحی باید بهگونهای باشد که مسیرهای مرده و نقاط گیرِ پودر کمینه شوند تا CIP/SIP معنا داشته باشد و اعتبارسنجی نظافت با صرف هزینه و زمان کمتر انجام شود.
انتخاب و سایزینگ: چکلیست مهندسی قبل از استعلام قیمت
اول ماده را خوب بشناس: چگالی حجمی، اندازه ذره، چسبندگی/هیدروسکوپیک بودن، سایشپذیری و حساسیت به شکست را یادداشت کن.
سپس مسیر را دقیق ترسیم کن: طولها، ارتفاعها، تعداد زانوها، محدودیتهای فضا و نقاطی که نیاز به دیورتر دارند. ظرفیت هدف را بر حسب کیلوگرم بر ساعت روشن کن و تصمیم بگیر ریتم مصرف در مقصد پیوسته است یا نوبتی. اگر در صنایع حساس هستی، الزامات GMP/FDA، HEPA/BIBO و در صورت ریسک انفجار، ATEX را از ابتدا در بریف پروژه بنویس.
در نهایت، دربارهٔ سطح اتوماسیون، دسترسی برای سرویس، برنامهٔ نگهداری و هزینهٔ فیلتر و قطعات یدکی شفاف باش. هرچه این اطلاعات دقیقتر باشند، پیشنهاد فنی-مالی که دریافت میکنی واقعیتر و قابل اتکاتر خواهد بود.
کاربردهای صنایع منتخب: مثالهایی که تصمیم را ساده میکنند
• غذایی
انتقال آرد و شکر به میکسر یا سیلوهای بافر، اگر با سیستمهای باز انجام شود، همواره منجر به گردوغبار محیطی و تمیزکاری پرهزینه میشود. وکیوم کانویینگ با فاز رقیق و فیلتر HEPA، سالن را تمیز نگه میدارد و به استانداردهای ایمنی مواد غذایی وفادار میماند.
• داروسازی
APIها و گرانولها به تماس کم با محیط، فیلتراسیون چندمرحلهای و گاهی BIBO نیاز دارند. Batch بهدلیل کنترل هر سیکل و قابلیت ردیابی، در بسیاری از خطوط دارویی انتخاب محبوبی است.
• شیمیایی و پلاستیک
پیگمنتها و مستربچها اگر با نوسان به اکسترودر برسند، تغییر رنگ یا کیفیت را رقم میزنند. سیستم پیوستهٔ وکیوم با کنترل دقیق دبی، یکنواختی خوراک را تضمین میکند.
• سرامیک و مواد معدنی
مواد ساینده مثل سیلیس، تالک و کربنات کلسیم میتوانند به تجهیزات آسیب بزنند؛ انتخاب جنس مناسب لوله، کاهش سرعت خط و استفاده از زانوهای با شعاع بیشتر، عمر سیستم را بالا میبرد.
• باتری و فلزات
ذرات فلزی ظریف گاهی هم سایندهاند و هم خطر انفجار دارند؛ اینجا طراحی Dense Phase با کنترل منابع جرقه و مدیریت الکتریسیته ساکن ضروری است.

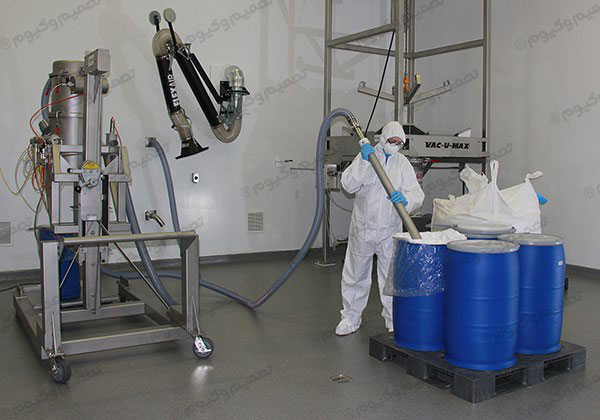

هزینه و قیمت: چه چیزی بر برآورد نهایی اثر میگذارد؟
قیمت نهایی یک «سیستم انتقال پودر با وکیوم» تنها یک عدد نیست؛ خروجی یک طراحی است که به ظرفیت، طول مسیر، تعداد زانوها و ارتفاع، سطح بهداشت و ایمنی (HEPA/BIBO/ATEX/GMP)، نوع پمپ وکیوم، متریال ساخت (مثلاً استیل 316L)، و سطح اتوماسیون بستگی دارد.
در پروژههایی که الزامات دارویی دارند، هزینهٔ اولیه بهطور طبیعی بالاتر است، اما در عوض، هزینهٔ توقف خط، اتلاف مواد و ریسکهای HSE کاهش مییابد. توصیهٔ عملی این است که بهجای درخواست «قیمت واحد»، یک استعلام مهندسی با دیتا شیت ماده و نقشهٔ مسیر ارسال کنی تا برآورد واقعی، شفاف و قابلمقایسه دریافت شود.
در ضمن، TCO را ببین: هزینهٔ فیلترها، انرژی، سرویس دورهای و قطعات یدکی؛ بسیاری از سیستمها با کارکرد تمیز و پایدار، در چند فصل مالی، هزینهٔ اولیه را جبران میکنند.
جمعبندی: یک تصمیم تمیز برای خطی تمیزتر
اگر اولویت تو کاهش گردوغبار، افزایش ایمنی اپراتور، یکنواختی خوراکدهی و تطبیق با استانداردهای بهداشتی است، سیستم انتقال پودر با وکیوم انتخابی منطقی و آیندهنگرانه است. با یک بریف مهندسی دقیق شامل مشخصات ماده، مسیر، ظرفیت و الزامات بهداشتی/ایمنی، میتوان پیکربندی درست (Batch/Continuous و Dilute/Dense) را تعیین و سپس وارد مرحلهٔ قیمتگذاری شد. این مسیر، نهتنها کیفیت محصول و سلامت محیط کار را ارتقا میدهد، بلکه بهصورت پایدار، هزینهٔ مالکیت را هم کنترل میکند.
سوالات متداول
1-سیستم انتقال پودر با وکیوم چیست و چه تفاوتی با فشار مثبت دارد؟
وکیوم با ایجاد فشار منفی، انتقال تمیزتر و کمگردوغبارتری میدهد؛ برای فواصل خیلی طولانی/دبی بالا معمولاً فشار مثبت اقتصادیتر است.
2. فاز رقیق (Dilute) یا فاز غلیظ (Dense) را کِی انتخاب کنیم؟
مواد سبک و مسیر متوسط → رقیق؛ مواد شکننده/چسبنده/گرانقیمت → غلیظ؛ معیارها: ظرفیت (kg/h)، طول/ارتفاع مسیر، حساسیت ذره.
3. قیمت سیستم وکیوم انتقال پودر به چه بستگی دارد؟
به ظرفیت، طول و پیچیدگی مسیر، جنس سازه (SS304/316L)، فیلتراسیون (HEPA/BIBO)، ایمنی (GMP/ATEX) و سطح اتوماسیون؛ عدد دقیق فقط با استعلام مهندسی.
4. برای مواد چسبنده یا هیدروسکوپیک چه کنیم؟
سرعت خط را کمتر بگیر، فاز غلیظ و سطوح صیقلی انتخاب کن، رطوبت/نقطه شبنم را کنترل کن و از قیف ضدبریج/کمکجریان استفاده کن.
5. الزامات بهداشتی و ایمنی در خطوط حساس چیست؟
طراحی بهداشتی، CIP/SIP، فیلتر HEPA H13/H14، محفظه BIBO برای ذرات خطرناک، ارتینگ و رعایت ATEX؛ مناسب صنایع غذایی و دارویی.
