سند بلاست تیوب راکتور یکی از مراحل حساس آمادهسازی راکتورهای تیوبلار در تعمیرات اساسی صنایع پتروشیمی است. هدف این عملیات فقط تمیزکردن ظاهری دهانه تیوبها نیست؛ بلکه کک، زنگار، پلیمرها و رسوبات چسبیده باید از جداره داخلی تیوبها حذف شوند، بدون اینکه سایش کنترلنشده یا آسیبی به سطح فلز وارد شود.
این عملیات پس از تکمیل مرحله تخلیه کاتالیست راکتورهای تیوبلار EO/EG انجام میشود. روشهای خارجکردن کاتالیست، تخلیه ثقلی، مکش مواد و Air Lancing موضوع مرحله قبلی هستند؛ مقاله حاضر از نقطهای آغاز میشود که تیوبها تخلیه شدهاند و باید برای تمیزکاری، بازرسی و ادامه فرایند آماده شوند.
تجربه پروژههای صنعتی نشان میدهد کیفیت پایین سند بلاست میتواند باعث باقیماندن رسوبات، ردشدن تیوب در بازرسی، افزایش دوبارهکاری و طولانیشدن شاتدان شود. در مقابل، اجرای کنترلشده همراه با Tube Map، تست فومبال و بازرسی بروسکوپی، وضعیت هر تیوب را قابل ردیابی میکند.
تصمیم وکیوم در پروژههای هندلینگ کاتالیست در راکتورهای صنعتی، تجهیزات مکش، کنترل گردوغبار و تجهیزات جانبی را براساس مشخصات واقعی راکتور و شرایط سایت طراحی یا شخصیسازی میکند. با این حال، مطالب این راهنما جایگزین Method Statement مصوب، دستورالعمل Licensor، الزامات سازنده راکتور یا برنامه HSE سایت نیست.
نقشه راه سند بلاست تیوب راکتور
جدول زیر مسیر کلی عملیات را از بررسی اطلاعات راکتور تا تأیید نهایی تیوبها نشان میدهد. این نقشه راه کمک میکند مدیر پروژه، تیم اجرا و بازرسان فنی درباره توالی فعالیتها و خروجی مورد انتظار هر مرحله برداشت یکسانی داشته باشند.
مراحل اصلی از آمادهسازی تا تحویل نهایی تیوبها
مرحله | فعالیت اصلی | خروجی مورد انتظار |
بررسی پروژه | مطالعه نقشه، تعداد، قطر، طول و جنس تیوبها | تعیین روش اجرا و معیار پذیرش |
آمادهسازی محل | ایمنسازی، تهویه، روشنایی و کنترل دسترسی | فراهمشدن شرایط مجاز برای کار |
ناحیهبندی | تقسیم Tube Sheet و شمارهگذاری تیوبها | جلوگیری از جاافتادن یا تداخل تیمها |
انتخاب تجهیزات | تعیین کمپرسور، مخزن، شیلنگ، نازل و ساینده | آمادهبودن تجهیزات متناسب با پروژه |
اجرای کنترلشده | تمیزکاری جداره داخلی تیوبها | حذف یکنواخت رسوبات چسبیده |
کنترل کیفیت | بازرسی بصری، بروسکوپ و تست فومبال | شناسایی تیوبهای قابلقبول و مردود |
کنترل نهایی | بررسی انسداد، اجسام خارجی و نشتی | تأیید آمادگی تیوبها برای مرحله بعد |
خروجی مورد انتظار از هر مرحله
هر مرحله باید یک نتیجه قابل ثبت داشته باشد. برای نمونه، نمیتوان فقط اعلام کرد که یک ناحیه «سند بلاست شده است». باید مشخص باشد چه تیوبهایی تمیز شدهاند، کدام موارد به بازرسی یا اصلاح نیاز دارند و نتیجه کنترل کیفیت هر تیوب چه بوده است.
اصل حرف این است: عملیات زمانی پایانیافته محسوب میشود که پاکیزگی تیوبها تأیید شده باشد، نه صرفاً زمانی که نازل از آخرین تیوب خارج شده است.
سند بلاست تیوب راکتور چیست و چرا انجام میشود؟
سند بلاست یا تمیزکاری سایشی تیوب، فرایندی برای پاکسازی مکانیکی جداره داخلی با استفاده از جریان کنترلشده هوای فشرده و ماده ساینده مورد تأیید پروژه است. نازل مخصوص در طول تیوب حرکت میکند و ساینده را به سمت جداره داخلی پخش میکند تا رسوبات چسبیده جدا شوند.
هدف از تمیزکاری جداره داخلی تیوبها
پس از تخلیه مواد آزاد، ممکن است لایههایی از غبار کاتالیست، رسوبات کربنی، زنگار یا مواد پلیمری روی سطح داخلی باقی بمانند. این آلودگیها میتوانند بازرسی سطح، ارزیابی سلامت تیوب و آمادهسازی آن برای مراحل بعدی را مختل کنند.
در پروژههایی که مرحله تخلیه هنوز کامل نشده است، انتخاب صحیح سیستم وکیوم تخلیه کاتالیست اهمیت دارد. سند بلاست نباید جایگزین تخلیه مواد آزاد شود؛ هدف آن حذف آلودگیهای چسبیده و رسیدن به سطحی یکنواخت و قابل بازرسی است.
چه آلودگیهایی با گریت بلاست از داخل تیوب حذف میشوند؟
پس از تخلیه کاتالیست، ممکن است بخشی از آلودگیها همچنان به جداره داخلی تیوب چسبیده باقی بمانند. این رسوبات با مکش یا تخلیه معمولی جدا نمیشوند و برای حذف آنها باید از گریت بلاست کنترلشده استفاده شود.
مهمترین آلودگیهای هدف عبارتاند از:
- غبار و ذرات باقیمانده کاتالیست
- کک و رسوبات سیاه ناشی از فرایند
- زنگار و اکسیدهای سطحی
- رسوبات رنگی و مواد تهنشینشده
- پلیمرهای باقیمانده از فرایند EO
- مواد چسبیده به جداره داخلی تیوب
هدف گریت بلاست فقط روشنترکردن ظاهر تیوب نیست. عملیات باید تا جایی ادامه پیدا کند که آلودگیهای چسبیده حذف شوند و طول تیوب، سطحی یکنواخت و قابل ارزیابی داشته باشد.
تیوب زمانی از نظر پاکیزگی قابلقبول است که اثر قابلتوجهی از غبار کاتالیست، کک، زنگار، رسوبات رنگی یا مواد پلیمری روی آن باقی نمانده باشد. ظاهر سطح داخلی پس از تمیزکاری صحیح باید با معیار پذیرش پروژه تطبیق داده شود.
تفاوت سند بلاست تیوب با سندبلاست سطوح تخت
در یک سطح تخت، اپراتور زاویه پاشش و فاصله نازل را بهصورت مستقیم مشاهده میکند؛ اما در تیوب راکتور، سطح هدف در امتداد یک مسیر باریک و طولانی قرار دارد. به همین دلیل، قطر داخلی، طول تیوب، همراستایی نازل و الگوی پاشش اهمیت بیشتری پیدا میکنند.
نازل مستقیم بیشتر جریان را به سمت انتهای مسیر هدایت میکند، در حالی که پاکسازی جداره داخلی به نازلی نیاز دارد که ساینده را بهصورت جانبی یا شعاعی توزیع کند. نازل نامناسب ممکن است بخشی از سطح را تمیز و قسمت دیگری را دستنخورده باقی بگذارد.
تفاوت Sand Blasting و Grit Blasting در تمیزکاری تیوب
اصطلاح Sand Blasting در محیط صنعتی گاهی برای تمام روشهای سابپاشی به کار میرود، اما ماده ساینده الزاماً شن یا ماسه سیلیسی نیست. Grit Blasting اصطلاح دقیقتری برای فرایندی است که در آن نوع، اندازه و سختی ساینده براساس سطح موردنظر انتخاب میشود.
کمیته آمادهسازی سطح AMPP، موضوعاتی مانند مواد ساینده، درجات پاکیزگی، پروفایل سطح و روشهای Dry و Wet Abrasive Blasting را پوشش میدهد. این استانداردها برای شناخت اصول آمادهسازی سطح مفید هستند، اما معیار پذیرش تیوب راکتور باید از مدارک پروژه، Licensor و سازنده تجهیزات استخراج شود.
ینده چگونه انتخاب میشود؟
انتخاب ساینده باید با توجه به عوامل زیر انجام شود:
- جنس و ضخامت تیوب
- نوع و سختی رسوب
- قطر داخلی و طول تیوب
- میزان سایش مجاز
- پروفایل سطح مورد انتظار
- سازگاری ساینده با فرایند
- امکان جمعآوری و دفع ایمن
- دستورالعمل Licensor و کارفرما
هیچ نوع یا اندازه سایندهای را نمیتوان برای تمام راکتورها نسخه ثابت دانست. مادهای که یک رسوب سخت را سریع جدا میکند، ممکن است برای تیوبی با متریال یا ضخامت متفاوت بیش از حد تهاجمی باشد.
چرا انتخاب ساینده نامناسب به تیوب آسیب میزند؟
ساینده بسیار خشن میتواند سایش سطح را افزایش دهد، در حالی که ساینده بیش از حد نرم ممکن است آلودگی را کامل جدا نکند. در حالت اول احتمال آسیب بالا میرود و در حالت دوم پروژه با تمیزکاری ناقص و دوبارهکاری روبهرو میشود
اطلاعات موردنیاز پیش از شروع عملیات
طراحی روش اجرا بدون شناخت مشخصات واقعی راکتور قابل اعتماد نیست. پیش از تجهیز کارگاه، تیم مهندسی باید اطلاعات فنی و اجرایی پروژه را جمعآوری و معیارهای تحویل را مشخص کند.
مشخصات فنی تیوبها و راکتور
اطلاعات اولیه بهتر است شامل موارد زیر باشد:
- تعداد کل تیوبها
- قطر داخلی و طول هر تیوب
- جنس و ضخامت اسمی جداره
- نقشه Tube Sheet
- وضعیت تیوبهای دارای ترموول
- نوع و شدت رسوبات
- سوابق گرفتگی یا ایرادهای قبلی
- مسیر دسترسی از بالا و پایین راکتور
- امکانات برق، هوای فشرده و تهویه سایت
الزامات فنی و معیار پذیرش
پیش از شروع باید مشخص شود چه سطحی از پاکیزگی مورد انتظار است، چه تعداد تیوب با بروسکوپ بررسی میشوند، نتیجه تست فومبال چگونه ارزیابی میشود و چه شرایطی باعث رد یا ارجاع تیوب برای اصلاح خواهد شد.
معیار پذیرش نباید بعد از پایان عملیات تعریف شود. اگر تیم اجرا، بازرس و کارفرما از ابتدا درباره معیار تمیزی توافق نداشته باشند، احتمال اختلاف و دوبارهکاری افزایش پیدا میکند.
برنامهریزی نفرات و مدت عملیات
مدت عملیات به تعداد تیوبها، تعداد خطوط کاری همزمان، دسترسی، وضعیت رسوبات، توقفهای بازرسی و درصد دوبارهکاری بستگی دارد. بنابراین زمان کل را نمیتوان فقط با ضرب تعداد تیوبها در یک زمان ثابت محاسبه کرد.
مبنای اطلاعات اجرایی: اعداد مربوط به فشار، زمان، ابعاد فوم و سرعت حرکت نازل، از گزارش یک پروژه عملیاتی راکتور EO/EG استخراج شدهاند و فقط برای نمایش شرایط همان پروژه ارائه میشوند. تنظیمات نهایی هر پروژه باید براساس مشخصات تیوب، نوع ساینده و روش اجرایی مصوب تعیین شود.
در پروژه مورد اشاره، زمان تقریبی پاکسازی هر تیوب ۱۵ تا ۳۰ ثانیه و مدت کلی عملیات برای هر راکتور حدود ۳ تا ۴ روز برآورد شده بود. این اعداد نباید بهعنوان زمان قطعی یا Setpoint پروژههای دیگر استفاده شوند.
تجهیزات لازم برای سند بلاست داخل تیوب راکتور
تجهیزات باید بهعنوان یک سیستم هماهنگ انتخاب شوند. فشار بالای کمپرسور بدون دبی کافی، شیلنگ مناسب، فیلتراسیون هوا و نازل صحیح، کیفیت عملیات را تضمین نمیکند.

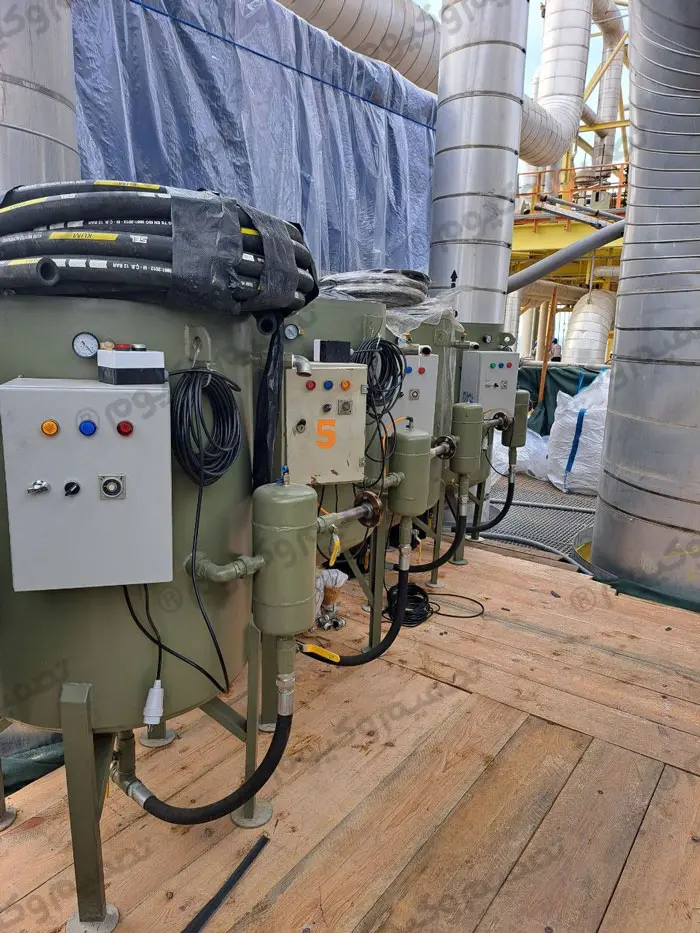

مخزن پمپاژ ساینده
مخزن باید جریان ماده ساینده را بهصورت پایدار تأمین کند و امکان کنترل فشار و خروجی را داشته باشد. ظرفیت مخزن، تعداد خطوط همزمان و نحوه شارژ مجدد آن باید با برنامه کاری هماهنگ شود.
کمپرسور و هوای فشرده خشک
هوای مورد استفاده باید متناسب با الزامات پروژه خشک و فیلترشده باشد. ورود آب، روغن یا آلودگی از خط هوای فشرده میتواند سطح تیوب را آلوده و نتیجه بازرسی را مخدوش کند.
فشار اعلامشده روی کمپرسور بهتنهایی معیار کافی نیست. دبی واقعی، قطر نازل، طول شیلنگ، افت فشار اتصالات و تعداد خطوط فعال باید در محاسبات دیده شوند.
شیلنگها و اتصالات
شیلنگ باید از نظر فشار کاری، سایش داخلی، طول مسیر و امکان حرکت روی Tube Sheet بررسی شود. اتصالات معیوب یا مهارنشده میتوانند هم افت عملکرد ایجاد کنند و هم خطر ایمنی داشته باشند.
نازل مخصوص سند بلاست داخل تیوب
نازل مناسب باید ساینده را به سمت محیط داخلی تیوب پخش کند. ابعاد نازل باید با قطر داخلی هماهنگ باشد تا بدون گیرکردن در مسیر حرکت کند و در عین حال الگوی پاشش یکنواختی ایجاد شود.
تجهیزات بازرسی و کنترل کیفیت
پس از تمیزکاری به مجموعهای از تجهیزات کنترلی نیاز است:
- بروسکوپ با طول و قطر پروب مناسب
- نمایشگر و امکان ذخیره تصاویر
- فومبال متناسب با قطر تیوب
- سیستم اعمال هوای خشک برای تست فوم
- نورافکن بازرسی
- Tube Map و فرم ثبت نتایج
- تجهیزات تست نشتی مورد تأیید پروژه

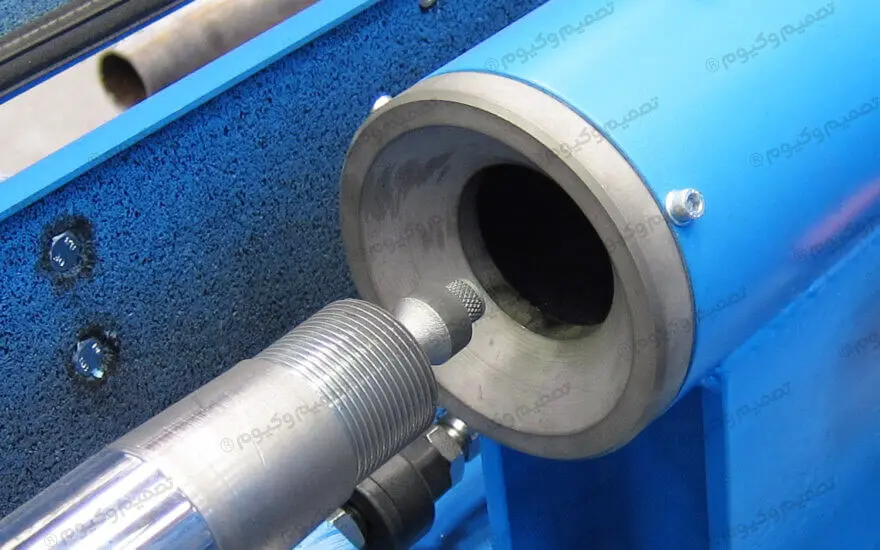

نازل مناسب برای سند بلاست تیوب راکتور کدام است؟
برای پاکسازی داخل تیوب، نازل دارای پاشش جانبی یا شعاعی معمولاً نسبت به نازل مستقیم مناسبتر است؛ زیرا انرژی جریان را به سمت جداره داخلی هدایت میکند.
تفاوت نازل مستقیم و پاشش جانبی
نازل مستقیم، ساینده را عمدتاً روبهجلو پرتاب میکند و بیشتر برای برخورد با سطح مقابل مناسب است. نازل تیوب باید الگویی ایجاد کند که محیط داخلی لوله را پوشش دهد.
معیارهای انتخاب نازل
انتخاب نهایی به قطر تیوب، نوع ساینده، دبی هوای موجود، میزان سایش مجاز و امکان عبور آزادانه نازل بستگی دارد. نازل بزرگ، نامتناسب یا فرسوده میتواند الگوی پاشش را نامنظم کند.
کنترل نازل پیش از هر شیفت
دهانه نازل، الگوی پاشش، اتصال به شیلنگ و نشانههای فرسودگی باید کنترل شوند. تغییر شکل دهانه ممکن است باعث تمرکز جریان در یک جهت و پاکسازی نامتقارن شود.
برای انتخاب نازل و ظرفیت کمپرسور به بررسی فنی نیاز دارید؟
نقشه Tube Sheet، تعداد تیوبها، قطر، طول و جنس آنها را در اختیار کارشناسان تصمیم وکیوم قرار دهید تا تعداد خطوط کاری، تجهیزات و روش کنترل کیفیت براساس شرایط واقعی پروژه بررسی شوند.
درخواست بررسی فنی پروژهآمادهسازی راکتور و محیط کار
کار داخل راکتور با مخاطراتی مانند فضای بسته، گردوغبار، هوای پرفشار و محدودیت دسترسی همراه است. ورود نفرات باید فقط براساس مجوز کار و الزامات HSE سایت انجام شود.
ایمنسازی ورود و کار در فضای بسته
ایزولهسازی فرایندی، اجرای LOTO، تهویه، گازسنجی، تعیین ناظر خارج از راکتور، ارتباط مداوم و برنامه نجات باید پیش از ورود تأیید شوند.
استاندارد OSHA 1910.146 بر شناسایی خطر، ایزولهسازی فضای بسته، تعیین شرایط مجاز ورود، پایش اتمسفر، حضور مراقب و آمادگی برای نجات تأکید دارد. این استاندارد باید در کنار قوانین داخلی و برنامه HSE سایت بررسی شود.
جلوگیری از ورود اجسام خارجی به تیوبها
ابزارها و وسایل کوچک باید مهار شوند و تیوبهای خارج از محدوده کار با پلاگ مناسب پوشانده شوند. افتادن پیچ، خودکار، سیم یا قطعات کوچک داخل تیوب ممکن است تا مرحله بازرسی نهایی شناسایی نشود.
کنترل رطوبت و تهویه هوای داخل راکتور
دما، رطوبت و جریان هوای داخل راکتور باید مطابق دستورالعمل پروژه کنترل شوند. هدف، جلوگیری از میعان، حفظ شرایط مناسب تنفسی و محدودکردن انتشار گردوغبار است.
آمادهسازی محل کار در بالا و پایین راکتور
سکوی کار، روشنایی، پوشش ضدآب، مسیر عبور شیلنگها و محل استقرار تجهیزات باید طوری جانمایی شوند که تردد کارکنان و دسترسی به تیوبها مختل نشود.
تقسیمبندی Tube Sheet و شمارهگذاری تیوبها
در راکتوری با تعداد زیادی تیوب، اتکا به حافظه اپراتور قابل قبول نیست. Tube Sheet باید به ناحیههای مشخص تقسیم شود و مسئولیت هر محدوده از ابتدا معلوم باشد.
ناحیهبندی محل کار برای اپراتورها
هر تیم محدوده معینی دریافت میکند و مرز ناحیهها با گچ، مداد رنگی یا علائم مجاز مشخص میشود. بهتر است جهتهای قراردادی شمال، جنوب، شرق و غرب نیز روی نقشه Tube Sheet ثبت شوند.
کدگذاری تیوبها و علامتگذاری موارد خاص
هر تیوب میتواند براساس جهت، شماره ردیف و موقعیت خود کد دریافت کند. برای مثال، کد W-004-003 میتواند سومین تیوب از سمت غرب در ردیف چهارم را مشخص کند.
تیوبهای دارای ترموول، رسوبات سخت یا وضعیت مشکوک باید با پلاگ رنگی یا علامت متفاوت از سایر تیوبها متمایز شوند.
ثبت پیشرفت عملیات روی Tube Map
وضعیت هر تیوب باید بلافاصله پس از انجام کار روی Tube Map ثبت شود. تأخیر در ثبت اطلاعات، احتمال اشتباه میان تیوبهای تکمیلشده، مردود و بررسینشده را افزایش میدهد.
وضعیت تیوبها میتواند با یکی از حالتهای زیر مشخص شود:
- آماده اجرا
- سند بلاستشده
- نیازمند بازرسی
- نیازمند اصلاح
- تأییدشده
- مردود یا مشکوک
این روش احتمال جاافتادن تیوبها، اجرای تکراری و اختلاف میان تیم اجرا و بازرسی را کاهش میدهد.
مراحل اجرای سند بلاست تیوب راکتور
اجرای عملیات باید فقط براساس روش اجرایی مصوب و توسط تیم آموزشدیده انجام شود. ترتیب کلی کار شامل کنترل تجهیزات، هدایت نازل در مسیر تیوب، حفظ حرکت یکنواخت و ثبت نتیجه هر تیوب است.
کنترل تجهیزات پیش از شروع عملیات
مخزن ساینده، کمپرسور، فیلتر هوا، شیلنگها، اتصالات، نازل، سیستم تهویه و تجهیزات حفاظت فردی باید پیش از شروع هر شیفت بررسی شوند.

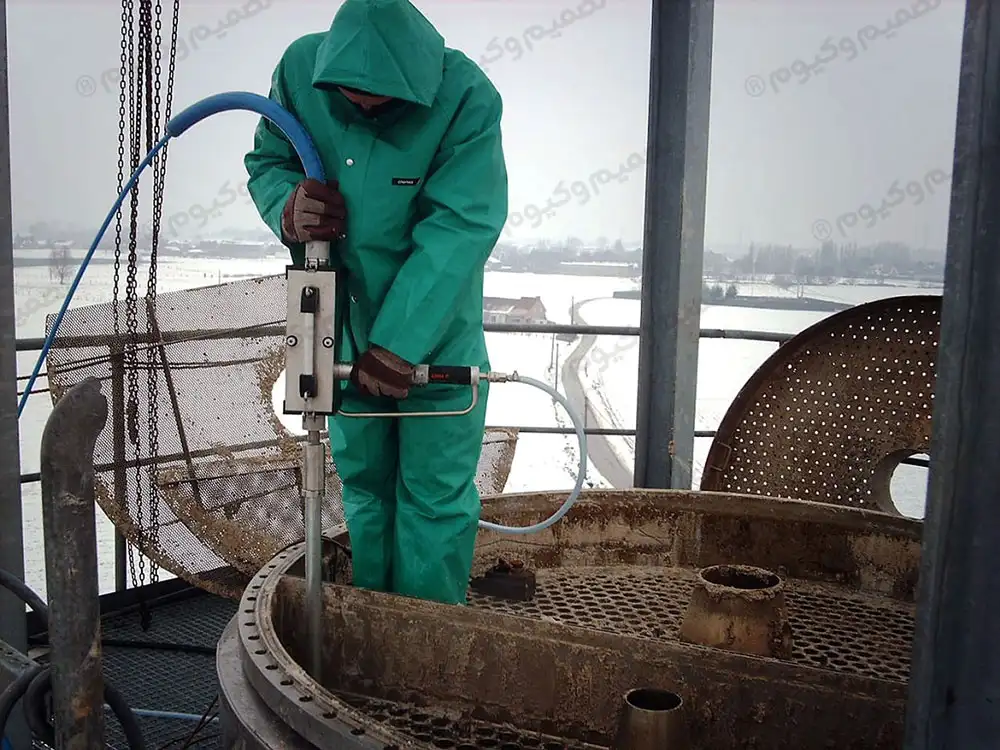

ورود کنترلشده نازل به داخل تیوب
نازل باید با همراستایی مناسب و بدون برخورد مخرب با جداره، در طول تیوب هدایت شود. توقف طولانی یا حرکت نامنظم نازل میتواند موجب سایش موضعی سطح داخلی شود.
حرکت رفتوبرگشت با سرعت یکنواخت
در پروژه مورد اشاره، سرعت تقریبی یک متر بر ثانیه و زمان ۱۵ تا ۳۰ ثانیه برای هر تیوب ۱۰ متری ثبت شده است. این مقادیر فقط نمونه همان پروژه هستند و سرعت واقعی باید براساس نتیجه تمیزکاری، نوع رسوب و محدودیت سایش تنظیم شود.
انتقال به تیوب بعدی و ثبت فوری وضعیت
پس از خروج نازل، وضعیت تیوب باید بلافاصله در Tube Map ثبت و دهانه آن علامتگذاری شود. تیوب مشکوک نباید بهعنوان تکمیلشده ثبت شود و باید برای بازرسی یا تکرار عملیات ارجاع داده شود.
فشار، سرعت و زمان عملیات چگونه تعیین میشوند؟
برای فشار، سرعت نازل و زمان عملیات نمیتوان یک عدد ثابت برای همه پروژهها تعیین کرد. جنس، ضخامت و قطر تیوب، نوع رسوب، ماده ساینده، نوع نازل، طول شیلنگ و افت فشار مسیر همگی بر تنظیمات نهایی اثر میگذارند.
کیفیت تمیزکاری حاصل ترکیب فشار، دبی هوا، نوع ساینده، الگوی پاشش نازل و مدت تماس با سطح است. تغییر یک پارامتر بدون توجه به سایر عوامل میتواند نتیجه را ضعیفتر کند.
فشار و دبی هوا چگونه تعیین میشوند؟
فشار مخزن یا کمپرسور با فشار واقعی در خروجی نازل یکسان نیست. طول و قطر شیلنگ، تعداد و نوع اتصالات، قطر نازل، تعداد خطوط فعال و افت فشار مسیر باید هنگام تعیین ظرفیت سیستم بررسی شوند.
سرعت نازل چه اثری بر کیفیت دارد؟
حرکت بیشازحد سریع ممکن است باعث باقیماندن رسوبات شود. حرکت آهسته یا توقف نازل در یک نقطه نیز خطر سایش موضعی و برداشت بیشازحد از سطح تیوب را افزایش میدهد.
سرعت مناسب باید با آزمایش اولیه و براساس معیار پذیرش پروژه تعیین شود.
زمان عملیات هر تیوب و کل راکتور
زمان اجرای هر تیوب فقط بخشی از برنامه کلی است. شارژ مخازن ساینده، جابهجایی اپراتورها، توقفهای ایمنی، بازرسی و دوبارهکاری احتمالی نیز باید در برآورد مدت کل عملیات در نظر گرفته شوند.
چگونه از آسیب به جداره تیوب جلوگیری کنیم؟
برای جلوگیری از آسیب به جداره تیوب، سه عامل باید همزمان کنترل شوند: نوع ساینده، فشار و دبی جریان، و نحوه حرکت نازل. تمیزی بیشتر نباید با افزایش نامحدود فشار یا طولانیکردن زمان تماس اشتباه گرفته شود.
جلوگیری از توقف نازل در یک نقطه
نازل باید در تمام مسیر با سرعتی یکنواخت حرکت کند. توقف یا حرکت بسیار آهسته، پاشش ساینده را روی بخش کوچکی از سطح متمرکز کرده و احتمال سایش بیشازحد را افزایش میدهد.
کنترل همراستایی نازل با محور تیوب
نازل باید تا حد امکان در امتداد محور تیوب حرکت کند. انحراف آن به یک سمت میتواند الگوی سایش نامتقارن ایجاد کند؛ بنابراین روش هدایت نازل باید با قطر و طول تیوب متناسب باشد.
تنظیم ساینده، فشار و سرعت حرکت
نوع ساینده، شدت جریان و سرعت نازل باید ابتدا در یک محدوده کنترلشده آزمایش شوند و نتیجه آن بازرسی شود. مقدار تقریبی برداشت سطح که در یک پروژه گزارش شده، نباید به همه راکتورها تعمیم داده شود.
کنترل وضعیت نازل و تیوب
فرسودگی نازل، تغییر الگوی پاشش و آسیب شیلنگ باید بهصورت دورهای بررسی شوند. تیوبهای مشکوک نیز باید پیش از ادامه عملیات بازرسی شوند.
چه زمانی عملیات باید متوقف شود؟
گیرکردن نازل، مقاومت غیرعادی هنگام حرکت، تغییر صدای جریان، افت ناگهانی فشار، آسیب شیلنگ یا مشاهده نشانههای تخریب از دلایل توقف فوری عملیات و بررسی تجهیزات یا وضعیت تیوب هستند.

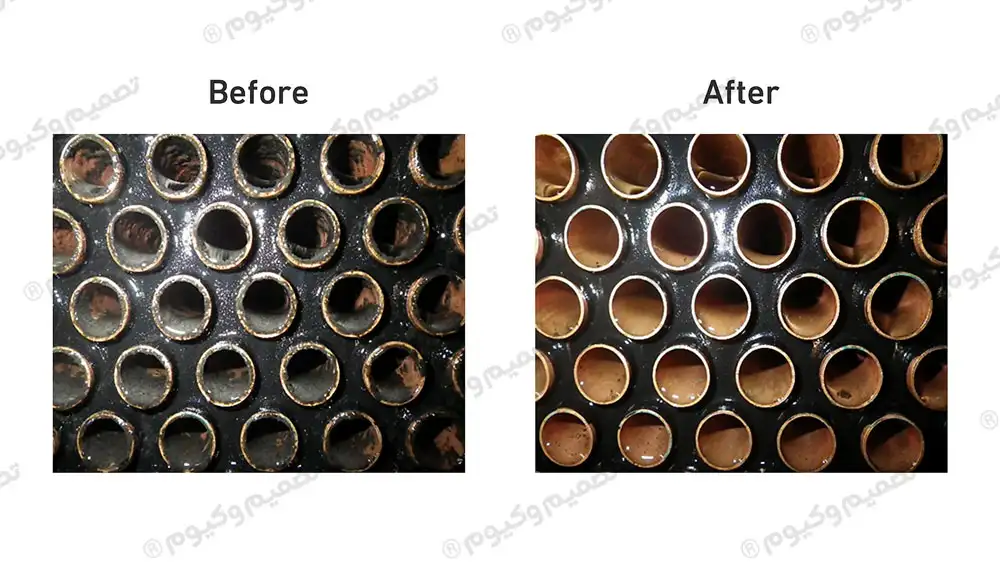

کنترل کیفیت سند بلاست و معیار پذیرش تیوب تمیز
کیفیت نهایی سند بلاست باید با نتایج قابل ثبت و قابل ردیابی تأیید شود. مشاهده دهانه تیوب بهتنهایی برای ارزیابی تمیزی تمام طول مسیر کافی نیست.
مشخصات تیوب قابلقبول
تیوب تمیز باید:
- فاقد ذرات، تکهها و غبار باقیمانده کاتالیست باشد؛
- لکههای سفید، سیاه یا رنگی قابلتوجه نداشته باشد؛
- فاقد کک، زنگار و مواد پلیمری چسبیده باشد؛
- مسیر باز و بدون فوم، پلاگ یا جسم خارجی داشته باشد؛
- سطح داخلی یکنواخت و برای بازرسی قابل مشاهده باشد.
نشانههای سند بلاست ناقص
وجود لکههای موضعی، اختلاف شدید رنگ سطح، باقیماندن کک یا مشاهده آلودگی روی فومبال میتواند نشانه تمیزکاری ناقص باشد. تیوب مردود باید با کد مشخص ثبت و برای عملیات اصلاحی ارجاع شود.
پذیرش یا ارجاع برای دوبارهکاری
نتیجه بازرسی باید همراه با کد و موقعیت تیوب در Tube Map ثبت شود. تیوب مردود فقط در بخشهای لازم دوباره تمیز میشود و پس از آن باید مجدداً تحت بازرسی قرار گیرد.

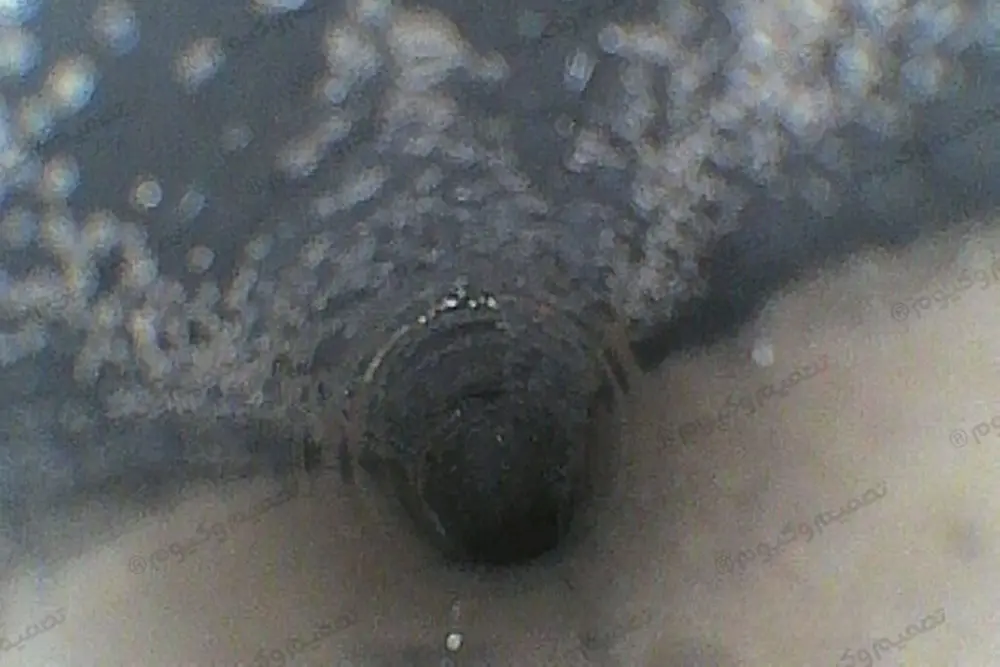

بازرسی بروسکوپی تیوبهای راکتور
بروسکوپ امکان مشاهده و ثبت بخشهایی از داخل تیوب را فراهم میکند که از دهانه قابل مشاهده نیستند. این روش برای شناسایی رسوبات باقیمانده، نواحی مشکوک و کنترل کیفیت تمیزکاری در طول تیوب کاربرد دارد.
بروسکوپ مناسب چه مشخصاتی دارد؟
طول کابل باید با طول تیوب متناسب باشد و قطر پروب امکان عبور آزادانه در مسیر را فراهم کند. نور کافی، وضوح مناسب تصویر و قابلیت ذخیرهسازی فایل نیز برای مستندسازی نتایج ضروری هستند.
کدام تیوبها بررسی شوند؟
دامنه نمونهبرداری باید در روش اجرایی پروژه مشخص شود. معمولاً تیوبهای دارای سابقه گرفتگی، رسوبات سخت یا سیاه، نتیجه نامناسب در تست فومبال و موارد مشکوک در بازرسی بصری در اولویت قرار میگیرند.
علاوه بر این موارد، تعدادی از تیوبها نیز میتوانند بهصورت تصادفی بررسی شوند.
استفاده از تیوب مرجع
میتوان یک لوله آزمایشی با بخشهایی دارای شرایط سطحی متفاوت تهیه و تصاویر آن را بهعنوان مرجع مقایسه استفاده کرد. این روش به یکنواختشدن معیار ارزیابی و کاهش اختلاف نظر میان بازرسان کمک میکند.
مستندسازی تصاویر
نام فایل، کد تیوب، تاریخ بازرسی، نتیجه و محل تقریبی آلودگی یا عیب باید ثبت شوند. عبارت «تیوب بررسی شد» بدون تصویر، کد یا موقعیت مشخص، گزارش قابل ردیابی ایجاد نمیکند.
تست فومبال تیوب راکتور چگونه انجام میشود؟
در تست Foam Ball Shooting، فومی متناسب با قطر داخلی تیوب از مسیر عبور داده میشود تا آلودگیهای باقیمانده در طول تیوب به سطح آن منتقل شوند. این تست یکی از روشهای کنترل کیفیت تمیزکاری پس از سند بلاست است.
فومبال چیست و چگونه انتخاب میشود؟
فومبال قطعهای اسفنجی و فشردهشونده است که اندازه آن باید با قطر داخلی تیوب، میزان فشردگی فوم و فشار مجاز سیستم هماهنگ باشد.
در پروژه مورد اشاره، برای تیوبی با قطر داخلی ۳۸٫۹ میلیمتر از فومی با قطر اولیه حدود ۶۰ میلیمتر استفاده شده است. این ابعاد نباید بدون بررسی مهندسی به پروژههای دیگر تعمیم داده شوند.
مراحل شلیک فومبال با هوای خشک
فوم از بالای راکتور وارد تیوب میشود و دستگاه شلیک، آن را با استفاده از هوای خشک به سمت پایین هدایت میکند.
در همان پروژه فشار ۴ barg ثبت شده است، اما فشار نهایی باید براساس مشخصات تیوب، نوع فوم، تجهیزات و روش اجرایی مصوب تعیین شود.
تفسیر نتیجه تست
فوم خارجشده باید از نظر وجود کک، ذرات کاتالیست و سایر رسوبات بررسی شود. مشاهده آلودگی روی سطح فوم نشان میدهد که تیوب ممکن است به پاکسازی یا بازرسی مجدد نیاز داشته باشد.
جلوگیری از باقیماندن فوم در تیوب
تعداد فومهای واردشده و خارجشده باید ثبت و با یکدیگر تطبیق داده شوند. پس از پایان تست نیز مسیر تیوبها باید کنترل شود تا هیچ فوم، پلاگ یا جسم خارجی داخل آنها باقی نمانده باشد.
بازرسی ویژوال و تست نشتی پس از سند بلاست
پس از پایان بازرسیهای داخلی، تمام تیوبها باید یکبار دیگر از نظر بازبودن مسیر، نبود اجسام خارجی و وضعیت آببندی بررسی شوند.
بازرسی تیوبها با نور از پایین
نورافکن در پایین راکتور و رو به بالا قرار میگیرد و مسیر تیوبها از بالای راکتور بررسی میشود. این روش به شناسایی فوم یا پلاگ باقیمانده، انسداد مسیر و تیوبهایی که از عملیات جا افتادهاند کمک میکند.
کنترل اجسام خارجی
اطلاعات ثبتشده در Tube Map باید با وضعیت واقعی تیوبها تطبیق داده شود. نبود فوم، پلاگ، ابزار و سایر اجسام خارجی در مسیر تمام تیوبها باید پیش از تحویل تأیید شود.
فشارگیری بخش Coolant و بررسی نشتی
بخش Coolant طبق دستورالعمل پروژه تا فشار آزمون تعیینشده تحت فشار قرار میگیرد و آببندی تیوبها و محل جوشها بررسی میشود. این آزمون باید توسط تیم مجاز و براساس روش اجرایی مصوب انجام شود.
الزامات HSE در سند بلاست داخل راکتور
سند بلاست میتواند گردوغبار قابل استنشاق، صدای زیاد، پرتاب ذرات ساینده و خطرات ناشی از شیلنگهای هوای پرفشار ایجاد کند. اجرای آن در فضای بسته، نیازمند مجوز ورود، کنترلهای مهندسی و نظارت مستمر HSE است.
NIOSH هشدار میدهد که Abrasive Blasting میتواند مقدار زیادی گردوغبار ناشی از ماده ساینده، رسوبات سطح و خود سطح پایه تولید کند. این فرایند علاوه بر خطرات تنفسی، میتواند مخاطرات فیزیکی و فضای بسته نیز ایجاد کند. راهنمای NIOSH درباره خطرات Abrasive Blasting (CDC Archive)
الزامات اصلی عبارتاند از:
- مجوز ورود به فضای بسته و پایش مستمر اتمسفر
- تهویه و کنترل انتشار گردوغبار
- حفاظت تنفسی متناسب با ارزیابی ریسک
- کلاه هوارسان و محافظ صورت مناسب
- لباس، دستکش، کفش ایمنی و حفاظت شنوایی
- کنترل و مهار شیلنگهای هوای پرفشار
- حضور ناظر خارج از راکتور
- ارتباط دائمی نفرات داخل و خارج
- آمادهبودن مسیر خروج و برنامه نجات اضطراری
- محدودکردن دسترسی افراد غیرمسئول
حفاظت تنفسی و کنترل گردوغبار
تجهیزات تنفسی نباید فقط براساس ظاهر یا نام تجاری انتخاب شوند. نوع آلاینده، غلظت گردوغبار، میزان اکسیژن و شرایط محیط باید توسط مسئول HSE ارزیابی شوند.
در پروژههایی که به سیستم جمعآوری غبار نیاز دارند، ظرفیت و نوع غبارگیر صنعتی برای کنترل گردوغبار باید براساس دبی، ماهیت ذرات و محدودیتهای فضای کار انتخاب شود.
تهویه و گازسنجی
تهویه جایگزین گازسنجی، مجوز ورود یا برنامه نجات نیست. میزان اکسیژن، گازهای خطرناک، دما و رطوبت باید در تمام مدت حضور نفرات داخل راکتور پایش شوند.
ایمنی شیلنگ و هوای پرفشار
اتصالات باید مهار شوند و شیلنگها از نظر فرسودگی، پارگی و نشتی بررسی شوند. در صورت وجود خطر الکتریسیته ساکن، همبندی و اتصال زمین تجهیزات نیز باید براساس ارزیابی ریسک انجام شود.
ارتباط و امداد اضطراری
نفر مراقب خارج از راکتور، وسیله ارتباطی، مسیر خروج و تیم نجات باید پیش از ورود آماده باشند. تجهیزات تنفسی اضطراری نیز نباید جایگزین برنامه نجات از پیش تعیینشده شوند.
خطاهای رایج در سند بلاست تیوب راکتور
- استفاده از نازل مستقیم: جداره داخلی تیوب را بهصورت یکنواخت پاکسازی نمیکند.
- توقف نازل در یک نقطه: احتمال سایش موضعی و آسیب به سطح تیوب را افزایش میدهد.
- فشار یا ساینده نامتناسب: موجب باقیماندن رسوبات یا سایش بیشازحد جداره میشود.
- ثبت ناقص اطلاعات در Tube Map: باعث جاافتادن تیوبها یا دوبارهکاری غیرضروری میشود.
- اتکا به مشاهده دهانه تیوب: وضعیت تمیزی در تمام طول تیوب را نشان نمیدهد.
- تأیید عملیات بدون مستندات: امکان ردیابی نتیجه بازرسی، موقعیت آلودگی و تیوبهای اصلاحشده را از بین میبرد.
چکلیست تأیید نهایی پاکیزگی تیوبها
پیش از تحویل راکتور، وضعیت تمام تیوبها، مدارک بازرسی و نتایج آزمونها باید کنترل و ثبت شوند.
کنترل مدارک و نقشه تیوبها
- Tube Map تمام ناحیهها تکمیل شده باشد.
- وضعیت تمام تیوبها مشخص شده باشد.
- تیوبهای مردود، اصلاحشده و مشکوک علامتگذاری شده باشند.
- تصاویر بروسکوپی به کد هر تیوب متصل شده باشند.
- نتایج تست فومبال ثبت شده باشند.
- تعداد فومهای واردشده و خارجشده با یکدیگر مطابقت داشته باشد.
کنترل پاکیزگی و آزمونها
- تیوبهای مردود پس از اصلاح دوباره بازرسی شده باشند.
- مسیر تمام تیوبها باز و بدون انسداد باشد.
- هیچ فوم، پلاگ، ابزار یا جسم خارجی داخل تیوب باقی نمانده باشد.
- بازرسی بصری تمام ناحیهها تکمیل شده باشد.
- نتیجه تست نشتی، در صورت الزام پروژه، قابلقبول باشد.
- تمام مغایرتها و اقدامات اصلاحی در گزارش نهایی ثبت شده باشند.
شرایط تحویل تیوبها
تیوبها باید پاک، خشک، باز، بدون جسم خارجی و دارای نتیجه بازرسی قابل ردیابی باشند. تحویل برای مرحله بعد فقط پس از تأیید رسمی تیم بازرسی و تکمیل مدارک انجام میشود.
بررسی فنی و تأمین تجهیزات پروژه سند بلاست تیوب راکتور
تعداد تجهیزات یا مدت عملیات را نمیتوان بدون بررسی اطلاعات پروژه تعیین کرد. تعداد، طول و قطر داخلی تیوبها، نوع رسوب، امکانات هوای فشرده، محدودیت شاتدان و معیار تحویل همگی بر روش اجرا اثر دارند.
تصمیم وکیوم میتواند تجهیزات مکش، غبارگیری و بخشهای جانبی موردنیاز پروژه را براساس شرایط واقعی مشتری شخصیسازی کند. تجهیزات تولیدی شرکت با یک سال گارانتی و ۱۰ سال خدمات پس از فروش ارائه میشوند تا تأمین قطعه و پشتیبانی فنی در دسترس باشد.
خروجی یک پروژه حرفهای فقط تجهیزات یا پایان عملیات اجرایی نیست. Tube Map تکمیلشده، تصاویر بروسکوپی، نتایج تست فومبال، وضعیت تیوبهای اصلاحشده و گزارش تحویل باید بخشی از مستندات نهایی باشند.
سؤالات متداول درباره سند بلاست تیوب راکتور
1- سند بلاست تیوب راکتور با چه هدفی انجام میشود؟
برای حذف کک، زنگار، مواد پلیمری و رسوبات چسبیده و آمادهسازی جداره داخلی تیوب برای بازرسی و ادامه فرایند انجام میشود.
2- نازل مناسب سند بلاست داخل تیوب کدام است؟
نازلی که الگوی پاشش جانبی یا شعاعی داشته باشد و با قطر داخلی، نوع ساینده و دبی هوای پروژه سازگار باشد.
3- فشار مناسب سند بلاست تیوب چقدر است؟
عدد ثابتی ندارد و باید براساس جنس و ضخامت تیوب، نوع ساینده، نازل، طول شیلنگ و روش اجرایی مصوب تعیین شود.
4- تست فومبال چه چیزی را مشخص میکند؟
وجود کک، ذرات کاتالیست یا آلودگی باقیمانده در مسیر داخلی تیوب را نشان میدهد و به شناسایی تیوبهای نیازمند اصلاح کمک میکند.
5- تیوب چه زمانی برای مرحله بعد آماده است؟
زمانی که مسیر آن باز، سطح داخلی پاک، فاقد جسم خارجی و نشتی باشد و نتایج بازرسی و آزمونهای تعیینشده تأیید شده باشند.
جمعبندی
موفقیت سند بلاست تیوب راکتور به سه موضوع وابسته است: تمیزکاری کنترلشده بدون آسیب، ردیابی وضعیت تمام تیوبها و تأیید کیفیت با روشهای قابل مستندسازی. اگر یکی از این سه بخش حذف شود، حتی اجرای سریع عملیات نیز تضمین نمیکند که راکتور برای مرحله بعد آماده باشد.
انتخاب صحیح نازل و ساینده، تقسیمبندی Tube Sheet، کنترل حرکت نازل، بازرسی بروسکوپی و تست فومبال اجزای یک فرایند واحد هستند. هدف نهایی این است که هر تیوب بهصورت مستقل قابل شناسایی، بررسی و تأیید باشد.
روش اجرای پروژه را پیش از شروع شاتدان مشخص کنید
نقشه Tube Sheet، تعداد و ابعاد تیوبها، نوع رسوبات و مدت زمان در دسترس پروژه را برای کارشناسان تصمیم وکیوم ارسال کنید تا تجهیزات موردنیاز و مسیر پیشنهادی کنترل کیفیت بررسی شود.
ارسال مشخصات راکتور و دریافت مشاوره
بدون دیدگاه
