مقدمه
با سیستمهای انتقال مواد پنوماتیک و خلاء، بهرهوری خطوط تولید را تا ۳۰٪ افزایش دهید. مناسب برای صنایع غذایی، دارویی، شیمیایی و پتروشیمی – بدون آلودگی، با طراحی کاملاً بهداشتی.
اگر میخواهید برای مادهی شما (پودر یا گرانول) بهینهترین سیستم انتقال مواد طراحی شود—بدون گردوغبار، با مسیر دقیق و کمترین هزینه نگهداری—همین حالا تماس بگیرید تا سریع راهنماییتان کنیم.
سیستم انتقال مواد چیست و چه مشکلی را حل میکند؟
در بسیاری از خطوط تولید، بیشترین اتلاف زمان و هزینه دقیقاً در جابجایی مواد رخ میدهد؛ جایی که گردوغبار، آلودگی، خطای انسانی و توقفهای ناگهانی میتواند کل فرآیند را کند کند. سیستم انتقال مواد یک راهکار مهندسی برای انتقال کنترلشدهی مواد (پودر، گرانول و مواد ریز) از نقطه تغذیه تا نقطه مصرف/بستهبندی است؛ بهصورت ایمن، بهداشتی و قابلپیشبینی—حتی در مسیرهای پیچیده و فضاهای محدود.
مهمترین نتایج استفاده از سیستم انتقال مواد:
-
کاهش گردوغبار و آلودگی محیط و محصول
-
افزایش بهرهوری و کاهش وابستگی به نیروی انسانی
-
کاهش اتلاف مواد و بهبود یکنواختی دبی
-
افزایش ایمنی (بهویژه برای مواد خطرناک/قابل اشتعال)
سیستم انتقال پودری چیست و چه کاربردی دارد؟
سیستم انتقال مواد پودری (Powder Conveying System) مجموعهای از تجهیزات است که مواد پودری/ریزدانه را با کنترل دبی، مسیر و آلودگی از نقطه تغذیه تا نقطه مصرف یا بستهبندی جابهجا میکند. انتخاب فناوری مناسب (پنوماتیک، خلأ، اسکرو، دیسکی/کابلی، ارتعاشی و …) به ماهیت ماده و شرایط خط تولید وابسته است.
اهداف اصلی انتقال مواد پودری:
-
انتقال سریع، ایمن و بهداشتی مواد پودری
-
جلوگیری از اتلاف و آلودگی متقاطع
-
حفظ یکنواختی و کیفیت ماده در مسیر
-
کاهش زمان توقف خط و خطای اپراتور
انواع سیستم انتقال مواد (نمای کلی + انتخاب سریع)
برای انتخاب درست، ابتدا باید تصویر کلی گزینهها را ببینید:
| نوع سیستم | بهترین برای | مزیت کلیدی | محدودیت رایج |
|---|---|---|---|
| انتقال پنوماتیک / خلأ | پودر و گرانول در مسیر بسته | بهداشتی، بدون گردوغبار، مسیرهای پیچیده | حساس به طراحی درست و فیلتراسیون |
| اسکرو (هلیکس) | مسیر کوتاه تا متوسط + دوزینگ | ساختار ساده، هزینه پایینتر | محدودیت مسافت، سایش / گرما |
| نقاله ارتعاشی | مواد شکننده / حساس | انتقال ملایم، کنترلپذیر | تنظیم دقیق، نویز، ظرفیت محدود |
| کابلی / دیسکی | مسیرهای خاص و انتقال ملایم | انعطاف مسیر، یکنواختی | هزینه و نگهداری بالاتر، ظرفیت محدود |
برای انتخاب علمی و کمهزینهترین راهکار بر اساس جنس و دانهبندی ماده، مسیر و شیب، دبی، محدودیت فضا و الزامات ایمنی/بهداشت به صفحه «راهنمای انتخاب سیستم انتقال مواد مناسب» مراجعه کنید
جدول انتخاب سریع سیستم انتقال مواد بر اساس نوع ماده
اگر نوع مادهتان را بدانید، با این جدول در ۳۰ ثانیه میتوانید بهترین گزینه انتقال را حدس بزنید؛ سپس در بخشهای بعدی جزئیات فنی هر سیستم را کامل توضیح دادهایم.
| نوع ماده / شرایط ماده | گزینه پیشنهادی (اولویت) | چرا این انتخاب؟ | نکته کلیدی طراحی |
|---|---|---|---|
| پودر سبک و ریز (مثل آرد، پودرهای سبک) |
انتقال با خلأ (Vacuum) – فاز رقیق | تمیز، بدون گردوغبار، مناسب صنایع حساس | فیلتر مناسب + کنترل نشتی هوا |
| پودر خیلی ریز و میکرونیزه (گردش بالا، فیلتراسیون سخت) |
خلأ با فیلتر تخصصی + نظافت اتوماتیک | جلوگیری از خروج ذرات و گرفتگی فیلتر | انتخاب مدیای فیلتر + سیستم Cleaning |
| مواد ساینده (سیلیس، پودرهای معدنی، کربنات و…) |
پنوماتیک فاز غلیظ (Dense) / خلأ فاز غلیظ | سرعت پایینتر ⇒ سایش کمتر | زانویی ضدسایش + کاهش سرعت هوا |
| مواد چسبنده / روغنی / کلوخهشونده | اسکرو کوتاه با طراحی ضدچسبندگی یا پنوماتیک با طراحی ویژه |
پنوماتیک معمولی ممکن است گرفتگی بدهد | پایپینگ خاص + ضدکلوخه / ویبره + تله پودر |
| مواد حساس و شکننده (گرانول شکننده، پلتهای حساس) |
خلأ یا Dense Phase | انتقال ملایمتر، خردشدگی کمتر | کاهش سرعت + کنترل فاز و ضربه |
| مواد مرطوب یا حساس به رطوبت | سیستم بسته + کنترل رطوبت / نشتی | جلوگیری از جذب رطوبت و تغییر کیفیت | آببندی دقیق + فیلتر یا خشککن هوا |
| مواد خطرناک / قابل اشتعال (زون انفجاری، گردوغبار انفجاری) |
خلأ با تجهیزات ATEX + آنتیاستاتیک | کاهش ریسک جرقه و انتشار گردوغبار | ارتینگ، آنتیاستاتیک، Safe Area |
| دبی بسیار بالا و پیوسته (تناژ بالا) |
پنوماتیک فشار مثبت یا مکانیکی (اسکرو / نقاله) |
برای ظرفیتهای بالا اقتصادیتر است | انتخاب صحیح بلوئر / کمپرسور و قطر لوله |
| مسیر کوتاه + نیاز به دوزینگ دقیق | اسکرو (هلیکس) | ساده، اقتصادی، مناسب دوزینگ | توجه به سایش، گرمایش و آببندی |
| مسیرهای خاص و پیچیده با انتقال ملایم | کابلی / دیسکی | انعطاف مسیر و انتقال نرمتر | هزینه و نگهداری بالاتر لحاظ شود |

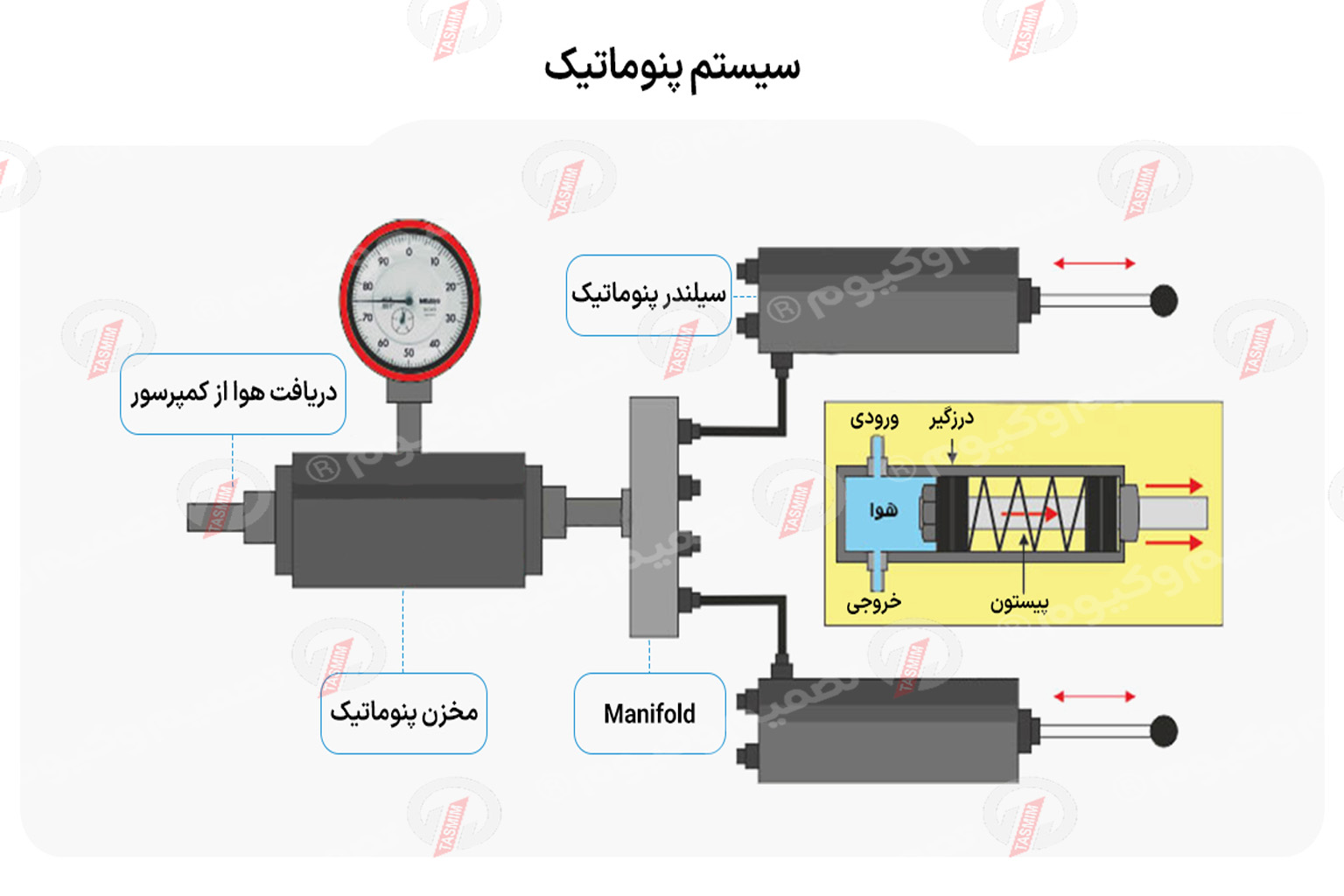

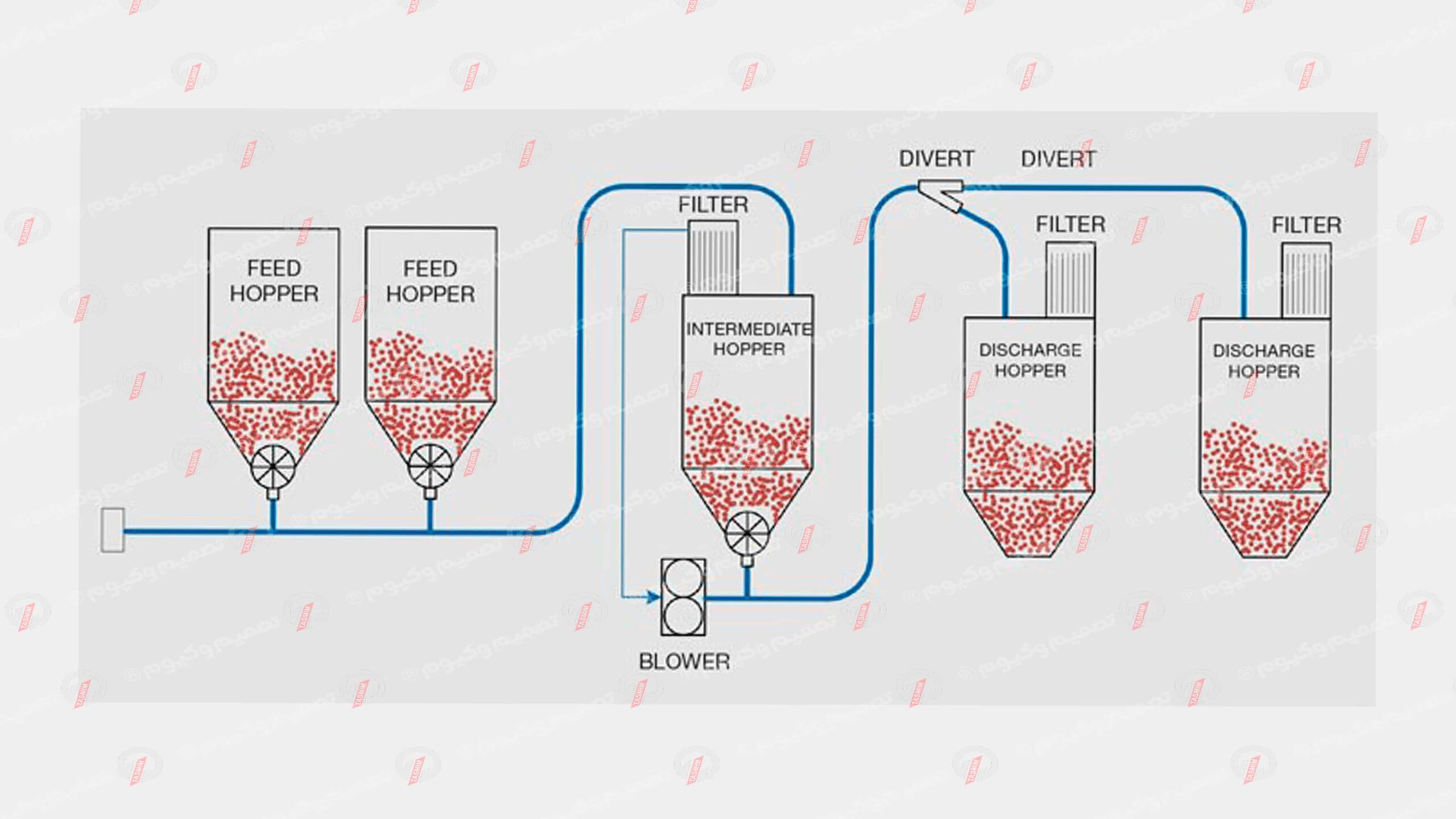

سیستم انتقال پنوماتیک چیست و چگونه کار می کند؟
سیستم انتقال مواد پنوماتیک مواد خشک، پودری و گرانولی را از طریق خطوط لوله کاملاً بسته و با استفاده از جریان هوا/گاز (تحت فشار یا مکش) منتقل میکند. این انتقال به کمک تجهیزاتی مانند فن، بلوئر روتس یا کمپرسور انجام میشود و یکی از منعطفترین گزینهها برای مسیرهای افقی، عمودی یا پیچیده است.
پمپ انتقال مواد پودری در پنوماتیک یعنی چه؟
کاربرها معمولاً میپرسند «پمپ انتقال مواد پودری» چیست. در عمل، منظور از “پمپ” در سیستمهای پنوماتیک میتواند یکی از اینها باشد (بسته به طراحی):
-
فن / بلوئر روتس (برای فشار/دبی مشخص)
-
کمپرسور (برای فشارهای بالاتر)
-
پمپ وکیوم (در سیستم انتقال با خلأ)
اجزای اصلی سیستم انتقال پنوماتیک
-
نقطه ورود مواد (Feeding Point)
-
خطوط انتقال (لولهها، اتصالات، زانوییها)
-
نقطه تخلیه (Receiver / Hopper)
-
واحد ایجاد فشار یا مکش (فن/بلوئر/کمپرسور)
-
فیلتر/غبارگیر و سیستم جداسازی
انواع انتقال پنوماتیک (Lean / Dense)
فاز رقیق (Dilute / Lean Phase)
-
سرعت انتقال معمولاً بالاتر (حدود ۱۷–۱۸ m/s و بیشتر)
-
فشار یا خلأ پایین
-
ذرات بهصورت معلق در جریان گاز حرکت میکنند
-
مناسب برای مواد سبک و غیرساینده
-
تجهیزات رایج: فن یا بلوئر
فاز میانی (Medium Phase)
-
فشار بالاتر از فاز رقیق (تا حدود ۰.۳۵ بار)
-
تجهیزات رایج: بلوئر روتس
فاز غلیظ (Dense Phase)
-
سرعت گاز پایینتر (تقریباً ۶ تا ۱۸ m/s)
-
فشار بالاتر (معمولاً بالای ۱ بار)
-
حرکت تودهای/موجی ذرات در سرعتهای پایین
-
مناسب برای مواد شکننده یا ساینده
-
تجهیزات رایج: کمپرسور (یا طراحیهای خاص صنعتی)
مزایا و محدودیتهای انتقال پنوماتیک
مزایا
-
مسیر بسته و بدون نشت گردوغبار
-
نصب در مسیرهای پیچیده و فضای محدود
-
قطعات متحرک کمتر و نگهداری آسانتر
-
امکان تخلیه از چند نقطه
محدودیتها
-
برای تناژهای بسیار بالا ممکن است از مکانیکیها بازده کمتری داشته باشد
-
نیازمند طراحی دقیق زانوییها/فیلتر/سرعت هوا
-
محدودیت برای مواد بسیار چسبنده، مرطوب یا بسیار سنگین

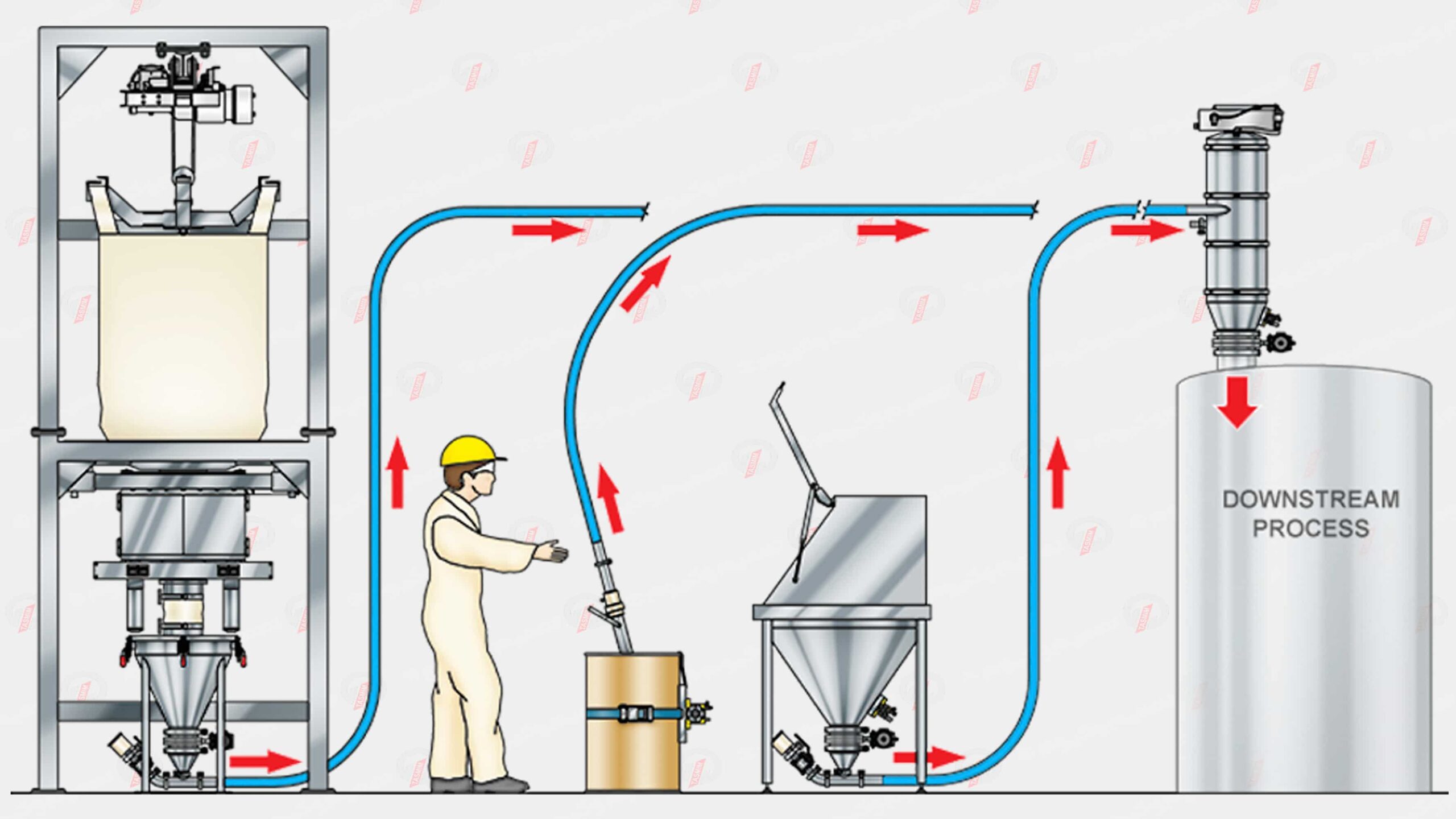

سیستم انتقال با خلأ چیست ؟
سیستم انتقال مواد با خلأ یکی از پاکترین روشهای انتقال پودرها و مواد گرانولی سبک در صنایع حساس است. در این روش، مواد به کمک مکش ایجادشده توسط پمپ وکیوم از قیف/مخزن تغذیه وارد خطوط انتقال شده و در مدار بسته به مقصد منتقل میشوند. به دلیل بسته بودن مسیر، ایمنی، بهداشت و کیفیت انتقال بسیار بالا است.
اجزای اصلی سیستم انتقال با خلأ
-
پمپ خلأ (Vacuum Pump)
-
ورودی مواد (Feeding Point)
-
لولههای انتقال (Transfer Lines)
-
جداکننده و فیلتر (Separator & Filter)
-
مخزن تخلیه (Discharge Hopper)
-
فیلتر نهایی (Dust Filter / HEPA در صنایع حساس)
-
سیستم کنترل و مانیتورینگ
انواع انتقال با خلأ
فاز رقیق (Dilute Phase Vacuum)
-
سرعت انتقال بالاتر (حدود ۱۵–۲۰ m/s و بیشتر)
-
خلأ پایینتر (تقریباً -۰.۲ تا -۰.۵ بار)
-
مناسب برای مواد سبک و ریزدانه

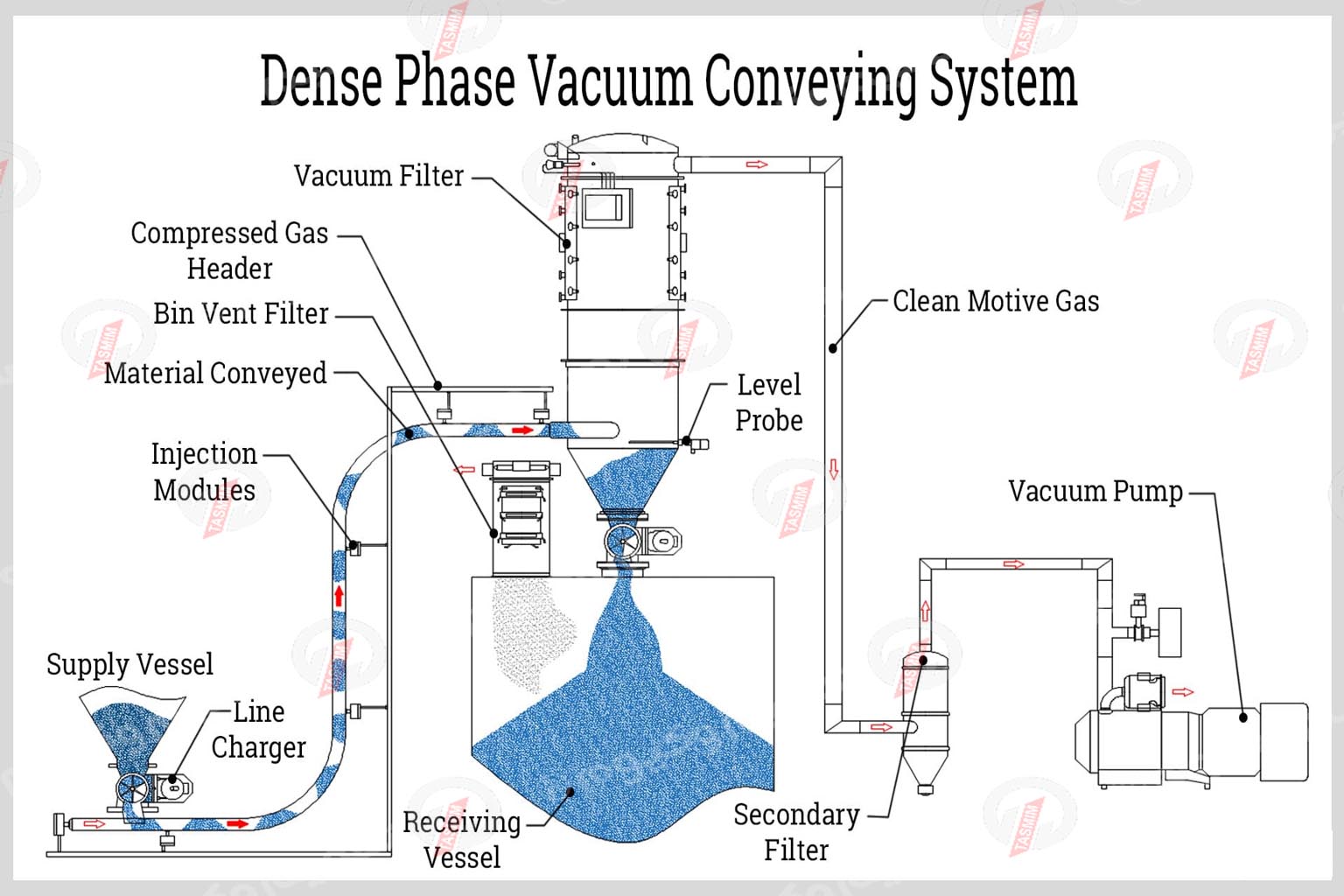

فاز غلیظ (Dense Phase Vacuum)
-
سرعت پایینتر (حدود ۵ تا ۱۲ m/s)
-
خلأ بالاتر (تا -۰.۸ بار یا بیشتر، بسته به طراحی)
-
مناسب برای مواد شکننده/ساینده/با چگالی بالاتر
مزایا
-
مدار کاملاً بسته و ایمن
-
انتقال ملایمتر (کاهش آسیب به ماده)
-
مناسب برای فضاهای محدود و صنایع حساس
محدودیتها
-
ظرفیت/مسافت در برخی پروژهها محدودتر از فشار مثبت
-
حساسیت به نشتی هوا و نیاز به نگهداری فیلترها
-
مصرف انرژی در خلأهای بالا
کاربردها در صنایع
کاربرد سیستمهای انتقال پنوماتیک و خلأ بسته به ماهیت ماده و الزامات ایمنی/بهداشتی متفاوت است:
-
صنایع غذایی و نوشیدنی: مدار بسته، سطوح بهداشتی، امکان CIP، جلوگیری از آلودگی متقاطع
-
داروسازی: اتاق تمیز، فیلتراسیون نهایی، ردیابی بچ، طراحی بهداشتی و کمترین تماس اپراتور
-
شیمیایی و شویندهها: آببندی ضدنشت، کنترل ESD و الزامات ایمنی برای مواد خورنده/قابل اشتعال
-
پتروشیمی: مسیرهای بلند و چندنقطهای، مقاومت سایشی، مانیتورینگ فشار/خلأ برای کاهش توقف خط
-
صنایع نوین (باتری/نانو/کامپوزیت): انتقال ملایم، دوزینگ دقیق، کنترل آلودگی ذرهای
چطور بهترین سیستم انتقال مواد را انتخاب کنیم؟
انتخاب درست فقط با «نام تکنولوژی» انجام نمیشود؛ این ۶ عامل تعیینکنندهاند:
-
نوع ماده: پودر/گرانول، دانهبندی، چگالی ظاهری، سایندگی، رطوبت، چسبندگی
-
ظرفیت موردنیاز: kg/h یا t/h و نوسانات دبی
-
مسافت و ارتفاع انتقال: طول مسیر، تعداد زانوییها، شیب، چندنقطهای بودن
-
استانداردهای ایمنی/بهداشت: بهداشتی، ATEX/ESD، CIP/SIP، کنترل گردوغبار
-
محدودیت فضا: مسیرهای سقفی/دیوار، فضای نصب تجهیزات و دسترسی تعمیرات
-
کیفیت ماده پس از انتقال: جلوگیری از خردشدگی، جدایش، یا آلودگی
هلیکس انتقال ماده
«هلیکس انتقال ماده» یا اسکرو کانوایر زمانی انتخاب میشود که انتقال پیوسته و دوزینگ کنترلشده مواد پودری/دانهای در مسیرهای کوتاه تا متوسط نیاز باشد. اصل کار، جابهجایی حجمی بهوسیلهٔ پرههای مارپیچ درون محفظهٔ بسته است و ظرفیت تابع قطر مارپیچ، گام (Pitch)، سرعت دوران و ضریب پرشدگی است. در طراحی، با توجه به سایندگی/رطوبت/دانهبندی ماده، جنس بدنه و مارپیچ (کربناستیل یا استنلس)، نوع آببندی و یاتاقانها، و الزامات بهداشتی یا ضدسایش تعیین میشود. بسته به محدودیت فضا و مسیر، آرایشهای افقی، شیبدار و عمودی و همینطور مدلهای لولهای (Tubular) و U-شکل (U-trough) بهکار میروند؛ در بخشهای بعدی، «سیستم انتقال اسکرو چیست و چه کاربردی دارد؟» و انواع افقی/شیبدار/عمودی/لولهای/U-شکل بهتفکیک معرفی شدهاند.
سیستم انتقال اسکرو یا مارپیچی چیست و چه کاربردی دارد؟
سیستم انتقال اسکرو(Screw Conveyor System)، که با نامهای نقاله مارپیچی یا اسکرو کانوایر نیز شناخته میشود، یکی از رایجترین و سادهترین روشهای انتقال مواد جامد پودری یا دانهای است. در این سیستم، مواد توسط یک مارپیچ دوار که داخل یک لوله یا شیار فلزی قرار دارد، از یک نقطه به نقطه دیگر منتقل میشوند.
انواع سیستم انتقال اسکرو یا مارپیچی
- اسکرو افقی (Horizontal Screw Conveyor):
رایجترین نوع؛ برای انتقال مواد در مسیر افقی یا با شیب کم.
- اسکرو شیبدار (Inclined Screw Conveyor):
برای انتقال مواد در مسیرهای با زاویه؛ راندمان آن با افزایش زاویه کاهش مییابد.
- اسکرو عمودی (Vertical Screw Conveyor):
برای انتقال مواد به سمت بالا در فضاهای محدود؛ نیاز به طراحی دقیق دارد.
- اسکرو لولهای (Tubular Screw):
مارپیچ داخل لوله بسته میچرخد؛ مناسب برای مواد سمی، گرد و غباری یا حساس.
- اسکرو U شکل (U-trough Screw):
مارپیچ در داخل ناودان U شکل قرار دارد؛ اغلب در صنایع غذایی و ساختمانی.

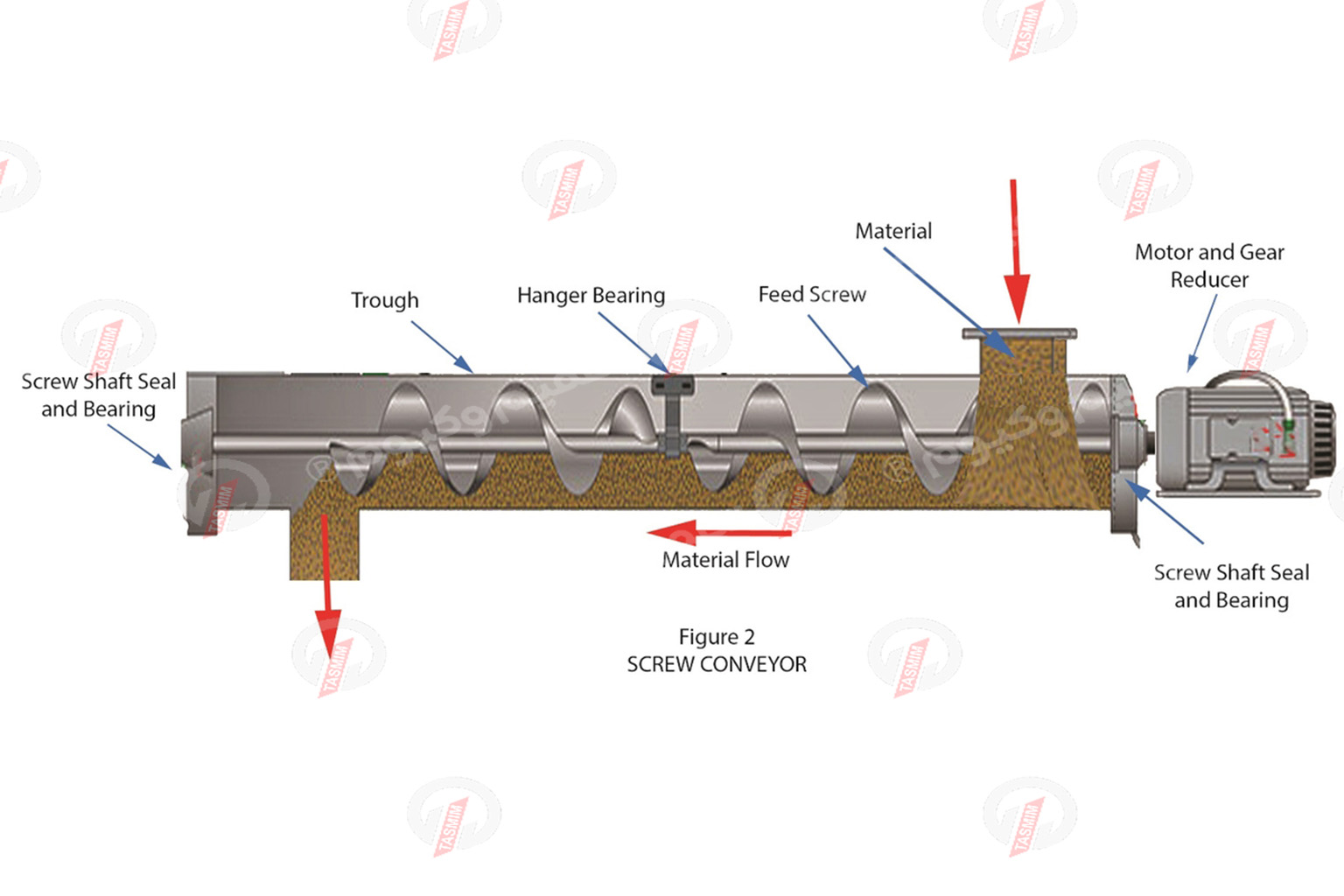

اجزای اصلی سیستم اسکرو یا مارپیچی
- مارپیچ (Helix یا Screw Blade)
قطعهای چرخان با شکل حلزونی است که وظیفه دارد مواد را به جلو هدایت کند. این تیغهها میتوانند به صورت پیوسته یا قطعهقطعه باشند.
- شفت (Shaft)
محور مرکزی که مارپیچ روی آن سوار است و همراه آن میچرخد. شفت به موتور متصل میشود و نیروی چرخشی را به مارپیچ منتقل میکند.
- محفظه یا بدنه (Trough or Tube)
ساختاری فلزی که مارپیچ درون آن حرکت میکند. این محفظه میتواند باز (U شکل) یا بسته (لولهای) باشد، بسته به نوع کاربرد و میزان گرد و غبار یا آلودگی ماده.
- موتور و گیربکس
مجموعهای که نیروی لازم برای چرخش مارپیچ را تأمین میکند. گیربکس سرعت موتور را کاهش داده و گشتاور لازم برای انتقال ماده را فراهم میسازد.
- یاتاقانها (Bearings):
برای نگهداشتن و پشتیبانی از شفت و مارپیچ استفاده میشوند و به کاهش اصطکاک و افزایش طول عمر قطعات کمک میکنند.
- دریچههای ورود و خروج:
نقاطی برای ورود مواد اولیه به سیستم و تخلیه آنها در مقصد. این دریچهها معمولاً بهگونهای طراحی میشوند که جریان مواد قابل کنترل باشد.
مزایای سیستم اسکرو یا مارپیچی
- ساختار ساده
- هزینه کمتر
معایب سیستم اسکرو یا مارپیچی
- محدودیت در انتقال مواد در مسیرهای طولانی
- مستعد سایش بهخصوص در مواد خورنده یا ساینده
- افزایش مصرف انرژی در انتقالهای شیبدار یا عمودی
- امکان آسیب به مواد حساس یا شکننده
- ایجاد گرما در سرعتهای بالا (در برخی کاربردها)
- هزینه تعمیر و نگهداری بالا
صنایع مناسب برای سیستم اسکرو یا مارپیچی
- صنایع غذایی
- صنایع دارویی
- صنایع شیمیایی
- صنایع معدنی و سیمان
- صنایع پلاستیک و پتروشیمی
- صنایع کشاورزی
- صنایع کاغذ و بازیافت
- صنایع فلزی و ریخته گری
سیستم نقاله ارتعاشی چیست و چه کاربردی دارد؟
سیستم نقاله ارتعاشی، یک نوع سیستم انتقال است که برای حرکت دادن مواد روی سطح افقی یا شیبدار از حرکات ارتعاشی استفاده میکند. این ارتعاشات معمولاً توسط الکتروموتور یا مکانیزمهای خاص ایجاد میشود و بهطور معمول برای جابجایی مواد پودری، گرانولی یا حتی مواد سنگینتر در صنایع مختلف استفاده میشود.
انواع نقاله ارتعاشی
- نقاله ارتعاشی خطی (Linear Vibratory Conveyor):
حرکت مواد در این سیستم بهصورت مستقیم (خطی) صورت میگیرد. معمولاً زمانی استفاده میشود که نیاز به انتقال یکنواخت و دقیق مواد باشد.
- نقاله ارتعاشی دایرهای (Circular Vibratory Conveyor):
در این سیستم، مواد بهصورت دایرهای یا چرخشی جابجا میشوند. این نوع برای انتقال مواد با حجم بیشتر یا تخلیه یکنواخت مواد از مخازن کاربرد دارد.
- نقاله ارتعاشی با زاویه (Inclined Vibratory Conveyor):
برای انتقال مواد به سمت بالا یا در زاویه خاص طراحی شده است. معمولاً جهت جابجایی مواد به ارتفاعات بالاتر یا در فضاهای محدود مورد استفاده قرار میگیرد.
اجزای اصلی سیستم نقاله ارتعاشی
- بستر یا سطح نقاله (Conveyor Bed):
سطحی است که مواد روی آن حرکت میکنند. این بستر معمولاً از فولاد ضدزنگ یا مواد مقاوم در برابر سایش ساخته میشود.
- الکتروموتور و محرک ارتعاشی:
موتور اصلی که نیروی لازم برای ایجاد ارتعاشات را فراهم میکند. این موتور میتواند مستقیم یا از طریق مکانیزمهایی مانند چرخدنده یا وزنههای چرخان، ارتعاش را ایجاد کند.
- مکانیزم ارتعاشی:
بخشهای مکانیکی که ارتعاشات را تولید و به بستر نقاله منتقل میکنند. این مکانیزم میتواند شامل فنرها، وزنهها و سایر قطعات باشد.
- فنرها (Springs):
برای ایجاد ارتعاش و انتقال حرکت به بستر از فنرهای خاص استفاده میشود. فنرها در تنظیم شدت و فرکانس ارتعاش نقش مهمی دارند.
- سیستم کنترل:
برای تنظیم و کنترل شدت ارتعاشات از سیستمهای الکترونیکی یا پنوماتیکی استفاده میشود تا حرکت نقاله بهطور دقیق و کنترلشده باشد.
مزایای سیستم نقاله ارتعاشی
- انتقال مواد حساس و شکننده:
به دلیل ارتعاشات ملایم، برای انتقال مواد شکننده و حساس به فشار مناسب است.
- کاربرد در مسیرهای پیچیده:
این سیستم میتواند مواد را در مسیرهای پیچیده یا با شیبهای متغیر به راحتی انتقال دهد.
- نصب و نگهداری ساده:
نقالههای ارتعاشی معمولاً نیاز به تعمیرات و نگهداری کمتری دارند و نصب آنها نسبتاً آسان است.
- عدم نیاز به روغنکاری مداوم:
بسیاری از مدلهای این سیستم نیاز به روغنکاری مستمر ندارند که این امر هزینههای نگهداری را کاهش میدهد.
- کاهش خطر آلودگی:
در سیستم ارتعاشی، بهویژه در صنایع غذایی و دارویی، مواد در مسیر بسته حرکت میکنند که احتمال آلودگی را کاهش میدهد.
معایب سیستم نقاله ارتعاشی
- محدودیت در ظرفیت انتقال محدود:
برای حجمهای بسیار بزرگ کارایی کمتری دارد و جهت جابجایی تناژهای بالا مناسب نیست.
- هزینه اولیه بالا:
طراحی و ساخت این سیستمها به دلیل نیاز به موتور و مکانیزمهای دقیقتر، هزینه اولیه بالاتری دارد.
- نیاز به تنظیم دقیق:
برای عملکرد بهینه، نیاز به تنظیمات دقیق و نظارت مستمر دارد؛ بهخصوص هنگام تغییر نوع یا اندازه مواد.
- صدای نسبتاً بلند:
برخی مدلها میتوانند نویز قابل توجهی تولید کنند که در محیطهای حساس مانند داروسازی مشکلساز است.
- آسیب به مواد حساس:
در صورت عدم تنظیم صحیح ارتعاشات، ممکن است آسیب جزئی به مواد حساس مانند پودریها وارد شود.
صنایع مناسب برای سیستم نقاله ارتعاشی
- صنایع غذایی
- صنایع دارویی
- صنایع شیمیایی و پتروشیمی
- صنایع معدنی و فلزی
- صنایع بازیافت و مدیریت پسماند
- صنایع چوب و کاغذ
- صنایع تولید شیشه و سرامیک
سیستمهای انتقال کابلی و دیسکی چیست و چه کاربردی دارد؟
در صنایع مختلف، سیستمهای کابلی و دیسکی برای جابجایی مواد مورد استفاده قرار میگیرند. این دو سیستم برای کاربردهای با نیازهای خاص، مانند انتقال مواد حساس یا در فضاهای محدود، طراحی شدهاند. در ادامه به توضیح این سیستمها میپردازیم.
سیستمهای کابلی (Cable Conveyor System)
سیستم کابلی یک نوع سیستم انتقال است که در آن مواد توسط کابلها و چرخدندهها یا سیستم کششی بهصورت افقی، شیبدار یا عمودی جابجا میشوند. این سیستم بهویژه در فضاهای محدود و برای انتقال مواد بستهبندیشده یا در ظروف خاص استفاده میشود.
انواع سیستم کابلی
- سیستم کابلی تکخطی (Single-line Cable Conveyor):
در این سیستم تنها یک کابل برای کشیدن مواد استفاده میشود. معمولاً برای جابجایی مواد سبک یا بستهبندیشده کاربرد دارد.
- سیستم کابلی دوخطی (Dual-line Cable Conveyor):
این سیستم برای انتقال مواد با وزن و حجم بیشتر طراحی شده و از دو کابل بهصورت موازی برای حرکت مواد بهره میگیرد.
- سیستم کابلی با واحدهای متحرک (Cable with Moving Units):
در این نوع، واحدهای متحرکی مانند گاریها یا ظروف مخصوص به کابل متصل هستند و مواد را در مسیر حمل میکنند.
اجزای اصلی سیستم کابلی
- کابلها (Cables)
معمولاً از فولاد یا مواد مقاوم به سایش ساخته میشوند و وظیفه انتقال نیروی کشش و حمل مواد را بر عهده دارند.
- چرخدندهها (Pulleys)
برای هدایت و تغییر جهت حرکت کابلها بهکار میروند و به کابل امکان حرکت در مسیرهای مختلف را میدهند.
- واحدهای متحرک (Carriers or Conveying Units)
این واحدها مواد را نگه داشته و همراه با حرکت کابل در مسیر حرکت میکنند (مانند بسکتها، گاریها یا محفظههای متصل به کابل).
- محرکها و موتور (Motor and Drive System)
موتورهای الکتریکی که نیروی لازم برای حرکت کابلها و واحدهای متصل به آنها را فراهم میکنند.
- سیستم های تنظیم (Tensioning System):
مکانیزمی برای تنظیم کشش کابل و جلوگیری از شلشدن یا پارهشدن آن در طول مسیر انتقال.
مزایای سیستم کابلی
- انعطافپذیری در طراحی:
این سیستمها میتوانند در مسیرهای پیچیده و در فضاهای محدود نصب شوند.
- کاربرد در مسیرهای عمودی و شیبدار:
سیستمهای کابلی قابلیت جابجایی مواد در شیبهای مختلف و مسیرهای عمودی را دارند.
- مناسب برای مواد بستهبندیشده یا ظروف:
برای جابجایی مواد داخل جعبهها، بستهها یا ظروف مناسب هستند.
- صدای کم:
سیستمهای کابلی نسبت به برخی سیستمهای دیگر صدای کمتری تولید میکنند.
معایب سیستم کابلی
- ظرفیت محدود:
این سیستمها برای مواد سنگین یا حجم بالا مناسب نیستند.
- هزینه نصب و نگهداری بالا:
نصب سیستمهای کابلی ممکن است هزینهبر باشد و نیاز به نگهداری دقیق داشته باشد.
- محدودیت در انتقال مواد در فواصل طولانی:
این سیستمها بیشتر برای فواصل کوتاه یا متوسط مناسب هستند و برای مسافتهای طولانی کارآیی کمتری دارند.
سیستمهای دیسکی (Disc Conveyor System)
سیستم انتقال دیسکی نوعی سیستم انتقال مواد است که در آن مواد توسط دیسکهای متصل به یک زنجیر یا کابل حرکت میکنند. این دیسکها مواد را در مسیر تعیینشده میکشند و این روش معمولاً برای جابجایی مواد گرانولی، دانهای یا مواد حساس به فشار و ضربه مناسب است.
انواع سیستم های دیسکی
- سیستم انتقال دیسکی با زنجیر (Chain Disc Conveyor)
در این سیستم از یک زنجیر برای حرکت دادن دیسکها استفاده میشود؛ برای انتقال مواد سنگینتر و گرانولی مناسب است.
- سیستم انتقال دیسکی با کابل (Cable Disc Conveyor)
در این سیستم از یک کابل برای حرکت دیسکها استفاده میشود؛ بیشتر برای کاربردهای سبک و مواد حساس به فشار به کار میرود.
- سیستم انتقال دیسکی عمودی (Vertical Disc Conveyor)
جهت انتقال عمودی مواد به ارتفاعات بالاتر طراحی شده است و معمولاً برای پر کردن سیلوها یا مخازن بلند استفاده میشود.
اجزای اصلی سیستم دیسکی
- دیسکها (Discs):
دیسکهای مسطح یا کمی مقعر که مواد را بر روی خود حمل میکنند. این دیسکها بهطور مرتب به یک زنجیر یا کابل متصل میشوند.
- زنجیر یا کابل (Chain or Cable):
زنجیر یا کابلها دیسکها را به یکدیگر متصل کرده و حرکت آنها را در مسیر انتقال انجام میدهند.
- چرخدندهها و قرقرهها (Pulleys and Gears):
برای هدایت زنجیر یا کابل از چرخدندهها و قرقرهها استفاده میشود.
- محرکها و موتور (Motor and Drive System):
نیروی لازم برای حرکت سیستم توسط موتور تأمین میشود.
- سیستمهای نگهدارنده و تنظیم (Support and Tensioning Systems):
برای نگهداری سیستم و تنظیم کشش زنجیر یا کابل از سیستمهای تنظیم استفاده میشود.
مزایای سیستم دیسکی
- مناسب برای مواد شکننده و حساس:
این سیستم برای انتقال مواد حساس به فشار و شکننده، مانند مواد غذایی یا دارویی، مناسب است.
- انعطافپذیری در طراحی مسیر:
سیستم دیسکی میتواند در مسیرهای پیچیده، عمودی یا شیبدار نصب شود.
- انتقال مواد یکنواخت و دقیق:
این سیستم مواد را بهصورت یکنواخت و بدون آسیب دیدن منتقل میکند.
معایب سیستم دیسکی
- ظرفیت محدود:
این سیستمها بیشتر برای انتقال مواد سبک و کمحجم مناسب هستند.
- هزینه بالا:
نصب و نگهداری سیستمهای دیسکی میتواند هزینهبر باشد.
- محدودیت در انتقال مواد در فواصل طولانی:
سیستمهای دیسکی بهطور معمول برای انتقال مواد در مسافتهای طولانی مناسب نیستند.
نمونه پروژههای واقعی تصمیموکیوم
در این پروژهٔ ملی در حوزهٔ سلامت، یک سیستم انتقال مواد پنوماتیکیِ خلأ برای جابهجایی گرانول پلیمری از سیلوی اصلی به اتوفیلهای خطوط ساخت سرم پیادهسازی شد. انتقال با ظرفیت ۵۰۰ کیلوگرم بر ساعت و در مسیر ۳۰۰ متری از طریق پایپ تماماستیل انجام میشود و با استفاده از بافرتانکها و هاپرهای میانی، تغذیه یکنواخت و بدون وقفه خطوط تولید تضمین شده است. چالشهای اصلی پروژه شامل دانسیته و سایز ذرات نسبتاً بالا، مسافت طولانی، حجم بالای انتقال هر بچ، الکتریسیته ساکن و احتمال کلوخگی و همچنین نیاز به کنترل و اتوماسیون بود؛ به همین دلیل طراحی پایپینگ با حداقل افت فشار، استفاده از وکیومپمپهای آلمانی پرفورمنس بالا، ارتینگ کامل خطوط و تجهیزات، نصب PTU و تلهپودر در مسیر فیلتراسیون و بهکارگیری سنسورهای سطح و کنترل هوشمند مخازن اجرا شد.
در نتیجه، سرعت و پایداری انتقال افزایش پیدا کرد، خطاهای انسانی هنگام تخلیه کاهش یافت و سیستم با ریسک پایین و قابلیت اطمینان بالا به بهرهبرداری رسید.
در ادامه، ویدئوی اجرای واقعی پروژه انتقال پنوماتیکیِ خلأ در خط سرمسازی را میبینید؛ پروژهای که در آن گرانول پلیمری از سیلوی اصلی تا اتوفیلهای خطوط ساخت سرم، از طریق حدود ۳۰۰ متر پایپ تماماستیل و بهصورت کاملاً بسته، بهداشتی و بدون وقفه منتقل میشود. این سیستم توسط کارشناسان شرکت تصمیموکیوم اجرا شده و با استفاده از بافرتانکها/هاپرهای میانی و کنترل هوشمند سطح، تغذیه یکنواخت خطوط تولید را با ظرفیت ۵۰۰ کیلوگرم در ساعت تضمین میکند.
اجرای سیستم انتقال مواد اولیه خط تولید داروی مترونیدازول (MN۲۵)
مترونیدازول، بهدلیل وجود گردوغبار پودری دارویی و احتمال حضور بخارهای قابل اشتعال، محیط در زون انفجاری Z۲۲ طبقهبندی شد؛ بنابراین استفاده از تجهیزات الکتریکی معمولی ممنوع بود. تصمیموکیوم در این پروژه یک سیستم انتقال مواد پنوماتیک–خلأ (Vacuum Conveying) کاملاً ایمن طراحی و اجرا کرد؛ با مسیر انتقال کاملاً بسته (Closed Conveying)، تجهیزات آنتیاستاتیک و ارتینگ تخصصی و رعایت کامل استانداردهای ATEX و GMP.
در نتیجه، مواد اولیه دارویی با ظرفیت ۱۴۰۰ کیلوگرم در ساعت و در مسافت ۲۵ متر، بدون نشت پودر، بدون تماس انسانی و بدون جرقه منتقل شد؛ همچنین مکنده و تابلو کنترل در Safe Area قرار گرفت تا ریسک انفجار به صفر نزدیک شود.
سیستم انتقال مواد پنوماتیک | راهکار کیمیاگران برای افزایش بهرهوری
در این پروژه، یک سیستم انتقال مواد پنوماتیک با ظرفیت بالا طراحی و اجرا شد تا مواد اولیه دارویی مستقیم و بدون دخالت انسانی از واحد ساخت به داخل راکتور منتقل شوند. بهدلیل دانسیته بالا و حساسیت ماده به رطوبت، مسافت طولانی و حجم بالای انتقال در هر بچ، طراحی پایپینگ با حداقل افت فشار، انتخاب موتور وکیوم متناسب، نصب سیستم ضدکلوخه روی اتوفیل، واحد مرکزی نظافت هوشمند فیلتر و تلهپودرهای بازیابی مواد بهکار گرفته شد.
در نتیجه، انتقال حدود ۱۵۰۰ کیلوگرم در ساعت با کنترل کامل گردوغبار و رعایت استانداردهای GMP انجام شد و علاوه بر افزایش بهرهوری تولید، ایمنی اپراتورها بیشتر و اتلاف مواد بهطور چشمگیری کاهش یافت.
سیستم انتقال مواد تحت وکیوم | راهکار هوشمندانه شرکت رنگ اسپادانا
در کارخانه رنگ اسپادانا بهدلیل تنوع بالای رِنجهای رنگی، برای جلوگیری از تداخل رنگها و حفظ کیفیت محصول، برای هر میکسر یک سیستم انتقال مواد تحت وکیوم بهصورت مجزا طراحی و اجرا شد تا پیگمنتها دقیق و مستقل به هر میکسر منتقل شوند. چالش اصلی پروژه، انتقال میکروپیگمنتهای ۱ تا ۳ میکرون با دانسیته پایین و خاصیت روغنی/چسبنده بود که باعث دشواری فیلتراسیون و انسداد مسیر مکش میشد؛ بنابراین با انتخاب فیلترهای تخصصی متناسب با ذرات ریز، نصب نظافت اتوماتیک اختصاصی و اجرای پایپینگ بهینه برای کاهش گرفتگی و کلوخهشدن، پایداری سیستم بهطور چشمگیری افزایش یافت.
در نتیجه، انتقال مواد با ظرفیت ۱۰۰۰ کیلوگرم در ساعت در مسیر ۷۵ متری بهصورت تمیز و پایدار انجام شد و همزمان دقت ترکیب رنگها، سرعت تولید، انعطافپذیری خط و بهرهوری کارخانه بهطور محسوسی بهبود پیدا کرد.
جمعبندی: انتخاب هوشمندانه برای آیندهای بهرهور
در دنیای رقابتی امروز که بهرهوری، بهینهسازی و کاهش هزینهها در صدر اولویتهای صنایع قرار دارد، انتخاب یک سیستم انتقال مواد دقیق، ایمن و بهصرفه میتواند نقش کلیدی در موفقیت یک کارخانه ایفا کند. در این میان، سیستمهای انتقال پنوماتیک و خلأ بهعنوان پیشرفتهترین راهکارهای مدرن، توانستهاند پاسخگوی نیازهای صنایع حساس، تخصصی و پیشرو باشند.
این سیستمها با قابلیتهایی مانند:
- طراحی کاملاً بهداشتی و بدون گردوغبار
- کاهش قابل توجه استهلاک و هزینههای نگهداری
- امکان اجرای مسیرهای پیچیده و سازگاری با فضاهای محدود
- ایمنی بالا در برابر آتشسوزی و نشت مواد خطرناک
- افزایش راندمان، دقت و سرعت در فرآیند تولید
نقش مؤثری در ارتقاء کیفیت نهایی محصول و بهرهوری کلی خطوط تولید دارند. این مزایا باعث شده تا صنایع بزرگ دارویی، غذایی، شیمیایی، پتروشیمی، آرایشی و حتی الکترونیک، به این فناوریهای انتقال روی آورند و از مزایای آن بهرهمند شوند.
آنچه ما ارائه میدهیم
طراحی و اجرای سیستمهای انتقال پنوماتیک و خلأ
مناسب برای انتقال پودر، گرانول و مواد ریز بدون آلودگی، با طراحی کاملاً بهداشتی، ایمن و قابل اجرا در مسیرهای پیچیده و فضاهای محدود.
سیستمهای مکش صنعتی متنوع و قدرتمند
شامل جاروبرقیهای صنعتی (تکفاز، سهفاز، هواکار، غبارگیر، مرکزی و خاص) و مکندههای صنعتی برای جمعآوری ضایعات، گردوغبار، مایعات، دود و بخارات خطرناک در محیطهای صنعتی.
سوالات متداول در مورد سیستم انتقال مواد
۱- آیا سیستم انتقال مواد برای صنایع غذایی مناسب است؟
بله. با طراحی بهداشتی، مسیر بسته، متریال مناسب و امکان شستوشو، برای انتقال آرد، شکر، قهوه و… ایدهآل است.
۲- آیا نصب در کارخانههای قدیمی امکانپذیر است؟
بله. بهصورت ماژولار و با کمترین تغییر در زیرساخت، از مسیرهای سقفی/دیوار یا کانالهای موجود قابل اجراست.
۳- تفاوت انتقال پنوماتیک با کابلی چیست؟
پنوماتیک در لوله بسته و بدون گردوغبار انجام میشود (بهداشتیتر و انعطاف مسیر بیشتر). کابلی/دیسکی معمولاً برای مسیرهای خاص و ظرفیتهای محدودتر استفاده میشود.
۴- آیا انتقال پودرهای سنگین ممکن است؟
بله؛ با طراحی صحیح مسیر، انتخاب فاز مناسب (Dense)، توان تجهیز و فیلتراسیون مناسب.
۵- برای طراحی سیستم انتقال مواد چه اطلاعاتی باید ارائه شود؟
نوع ماده، چگالی/دانهبندی، ظرفیت در ساعت، فاصله/ارتفاع انتقال، شرایط محیطی و الزامات بهداشتی یا ضدانفجار.
در این پروژه، یک سیستم انتقال مواد پنوماتیک برای انتقال مستقیم ...
در این پروژه، یک سیستم انتقال مواد پنوماتیک برای انتقال مستقیم ...
در این پروژه، یک سیستم انتقال مواد پنوماتیک برای انتقال مستقیم ...
در شرکت تولید رنگ اسپادانا، سیستم انتقال مواد تحت وکیوم برای ...
در این پروژه، یک سیستم انتقال مواد پنوماتیک برای انتقال مستقیم ...
توی پنوماتیک، «پمپ انتقال پودر» همون وکیوم پمپ حساب میشه؟
سلام تو بازار بهصورت عام میگن “پمپ”، ولی در عمل بسته به طراحی ممکنه فن/بلوئر/کمپرسور باشه یا اگر سیستم خلأ باشه، پمپ وکیوم. مهم اینه فشار/خلأ و دبی موردنیاز درست محاسبه بشه. اگر مسیر و ظرفیت رو بگید دقیق مشخص میکنیم چه تجهیزی مناسبتره.
ما پودر سبک مثل آرد داریم ولی مسیرمون پیچوخم زیاد داره. این پیچها مشکل ایجاد نمیکنن؟
سلام برای پودرهای سبک معمولاً خلأ فاز رقیق گزینه تمیزیه و مسیرهای پیچیده رو هم پوشش میده. فقط تعداد زانوها، قطر لوله و طراحی فیلتر مهمه تا افت فشار و گرفتگی نداشته باشید. طول مسیر و تعداد پیچها رو بفرمایید تا راهکار دقیقتر بدیم.
نقاله ارتعاشی صداش اذیت میکنه؟ ما محیطمون حساسه.
سلام بعضی مدلهای ارتعاشی میتونن نویز داشته باشن و نیاز به تنظیم دقیق دارن. اگر محیط حساسه، خیلی وقتها خلأ/پنوماتیک گزینه تمیزتر و بیدردسرتریه. نوع ماده، دبی و محدودیتهای محیطی رو بفرمایید تا بهترین گزینه رو پیشنهاد بدیم
برای تخلیه از بیگبگ به خط انتقال، امکانش هست بدون گردوغبار انجام بشه؟
سلام بله، معمولاً با ایستگاه تخلیه بیگبگ + مکش موضعی/فیلتر یا انتقال با خلأ، گردوغبار به حداقل میرسه و تخلیه هم کنترلشده میشه. ظرفیت و نوع ماده رو بفرمایید تا چیدمان دقیق رو بگیم.
اگر بخوایم چند نقطه تغذیه داشته باشیم (مواد از چند سیلو بیاد)، سیستم شما اینو مدیریت میکنه؟
سلام بله، با طراحی منیفولد و ولوهای انتخاب مسیر و همینطور کنترل سطح مخازن، چند نقطه تغذیه قابل اجراست. فقط باید منطق کنترل و جلوگیری از تداخل مسیرها درست طراحی بشه. تعداد منابع و مقصدها رو بفرمایید تا دقیقتر راهنمایی کنیم.
برای کارخانه قدیمی که فضای نصب محدوده، دنبال دستگاه انتقال مواد هستیم که کمترین تخریب و تغییرات رو بخواد. شرکت تصمیم وکیوم پروژه در این مدل شرایط اجرا کرده؟
سلام بله، دقیقاً یکی از مزیتهای سیستمهای پنوماتیک/خلأ همین نصب در مسیرهای سقفی، دیواری و فضاهای محدود هست. در بازدید یا بررسی نقشه، مسیر پیشنهادی رو طوری میچینیم که کمترین دستکاری سازه داشته باشه و دسترسی سرویس هم حفظ بشه.
برای انتقال پودرهای ساختمانی (مثلاً پودرهای نسبتاً سنگین) هلیکس انتقال ماده بهتره یا پنوماتیک؟ مسیر ما کوتاهه ولی شیب هم داریم.
سلام اگر مسیر کوتاه تا متوسطه و دوزینگ/تغذیه کنترلشده میخواید، هلیکس گزینه اقتصادی و سادهایه؛ ولی با افزایش شیب، راندمان هلیکس افت میکنه و مصرف انرژی میره بالا. اگر گردوغبار محیطی اذیتکننده است یا مسیر پیچیده میشه، پنوماتیک/خلأ تمیزتر و قابلانعطافتره.
برای انتقال پودرهای ساختمانی (مثلاً پودرهای نسبتاً سنگین) هلیکس انتقال ماده بهتره یا پنوماتیک؟ مسیر ما کوتاهه ولی شیب هم داریم.
سلام . خیلی وقتها با طراحی درست شوت (زاویه مناسب، آببندی، و کنترل سقوط آزاد) گردوغبار بهطرز محسوسی کم میشه. اگر باز هم گردوغبار دارید، معمولاً یک مکش موضعی/فیلتر در نقطه تخلیه اضافه میکنیم تا بدون تغییر کل خط، مشکل حل بشه.
سلام. برای سیستم انتقال مواد پودری توی خط بستهبندیمون که گردوغبار هم زیاد میده، بین گزینههای مختلف انتقال مواد واقعاً کدوم بهصرفهتره؟ تصمیم وکیوم برای انتخاب دقیق راهنمایی میکنه؟
سلام بله حتما. اگر گردوغبار و بهداشت براتون مهمه، معمولاً انتقال پنوماتیک/خلأ انتخاب تمیزتریه. برای اینکه دقیق بگیم کدوم بهصرفهتره، فقط ۵ داده لازم داریم: نوع ماده، دبی (kg/h)، مسیر و تعداد زانوها، ارتفاع، و حساسیت به شکست/سایش. با همینها بهترین سناریو و هزینه نگهداری رو مقایسه میکنیم.
ما مسیرمون حدود ۱۲۰ متره و چندتا پیچ ۹۰ درجه هم داریم. آیا سیستم انتقال مواد پنوماتیک برای این شرایط جواب میده؟ یا باید سراغ پنوماتیک کانوایر با طراحی خاص رفت؟
سلام برای ۱۲۰ متر با چند زانو کاملاً قابل اجراست، فقط طراحی سرعت گاز و قطر لوله خیلی تعیینکننده است تا افت فشار و سایش کنترل بشه. معمولاً با انتخاب درست فاز (Lean/Dense) و فیلتر/سپراتور مناسب، سیستم پایدار میمونه. اگر ماده ساینده یا شکننده باشه، فاز غلیظ یا سرعت پایینتر پیشنهاد میشه.
فرق نیوماتیک کانوایر با پنوماتیک کانوایر چیه؟ تو بازار هر دو رو میگن ولی من گیج شدم
سلام تفاوت فنی ندارن؛ «نیوماتیک» صرفاً تلفظ رایجتره و منظور همون Pneumatic Conveying هست. مهمتر از اسم، اینه که سیستم شما «خلأ یا فشار» باشه و «فاز رقیق یا غلیظ»؛ اینها عملکرد و هزینه رو تعیین میکنن.
ما هنگام تخلیه از هاپر، گردوغبار زیادی داریم. آیا شوت انتقال ماده میتونه مشکل پخش گرد و غبار رو کم کنه یا باید کل سیستم عوض بشه؟
سلام . خیلی وقتها با طراحی درست شوت (زاویه مناسب، آببندی، و کنترل سقوط آزاد) گردوغبار بهطرز محسوسی کم میشه. اگر باز هم گردوغبار دارید، معمولاً یک مکش موضعی/فیلتر در نقطه تخلیه اضافه میکنیم تا بدون تغییر کل خط، مشکل حل بشه.
برای خط تولید دارویی، انتخاب پمپ انتقال مواد پودری خیلی حساسه. چه معیارهایی میگید که اشتباه انتخاب نکنیم؟
سلام کاملاً درست میفرمایید. معیارهای کلیدی: دبی واقعی، سطح خلأ مورد نیاز، حساسیت ماده به رطوبت/گرما، کلاس بهداشتی (سطوح استیل، قابلیت CIP/SIP)، و فیلتراسیون نهایی (HEPA/ULPA). همچنین نشتیگیری اتصالات و دسترسی سرویس فیلتر خیلی مهمه. اگر نوع پودر و ظرفیت رو بگید، گزینههای مناسب رو دقیق پیشنهاد میدیم.
